Luchtprincipe
Van uitlaat tot leefzone.
Bij de uitlaat
Een fijn geperforeerde frontplaat laat de lucht laagturbulent en met weinig impuls uitstromen. Een straalrichter tilt de stroming net van de vloer. (DS 4054 E p. 4)
In de ruimte
Bij de voeten tot 0,17 m/s, meestal onder 0,16 m/s. Boven 0,3 m blijft het onder 0,10 m/s. De koele laag stijgt aan de warmte van de bezoekers naar hun ademzone. (DS 4054 E p. 2, p. 4)
Constructie

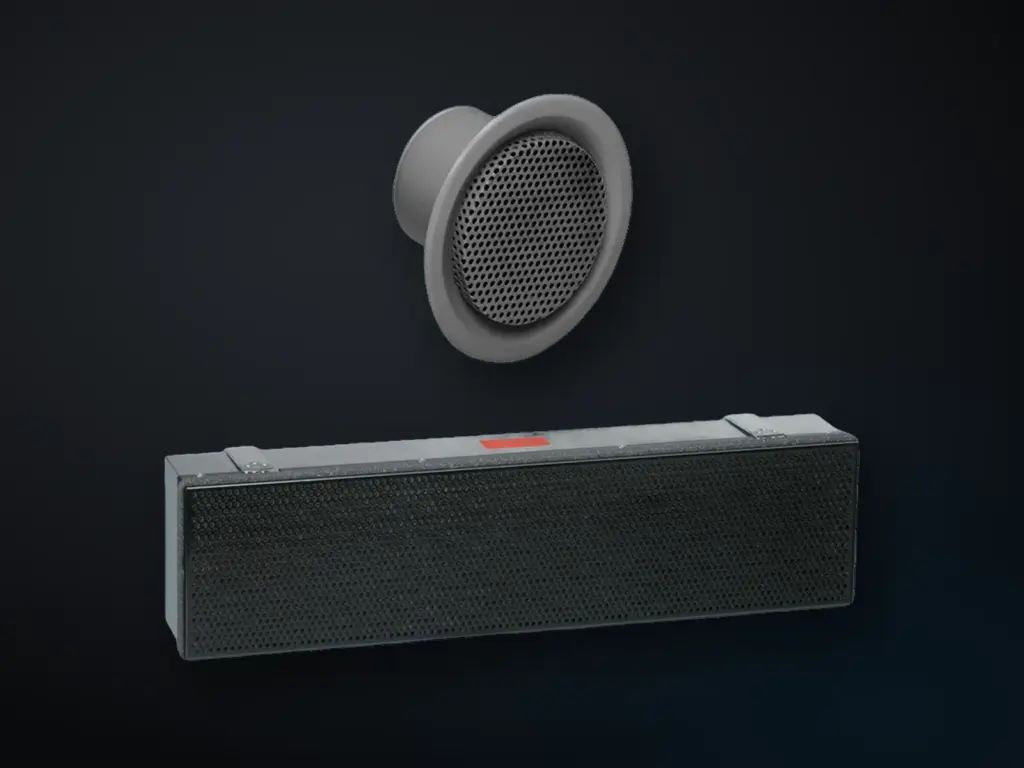

Een cassette met geperforeerde inlaat (achter of onder), een ingebouwde straalrichter en een fijn geperforeerde frontplaat. Met frame en schroeven of klauwen, of frameloos met klembeugels en afdichtstrip. (DS 4054 E p. 2)
Rookproef
Luchtstroming in het lab van Krantz.
Werkelijke rookproef in het stromingslab van Krantz: zo stroomt de lucht uit de Q-SL.
Technische gegevens Q-SL
- Max. ΔT verwarmen
- niet vermeld
- Debiet
- tot 75 m³/(h·m)p. 5
Krantz Components, Step displacement outlets Q-S (Q-SR, Q-SL), DS 4054 E 07.2019.
Paginanummers zijn PDF-pagina's van de datasheet.
Download documenten
Lucht
| Kenmerk | Waarde · Bron |
|---|---|
| Luchtverdeling | verdringing, laagturbulent DS 4054 E p. 4 |
| Debiet | tot 75 m³/(h·m); voorbeeld 45 m³/h per persoon p. 5 |
| Uitblaassnelheid | 0,18 m/s p. 5 |
| ΔT toevoer – ruimte | tot −4 K (op hoofdhoogte van een zittende persoon) p. 5 |
| ΔT toevoer – afvoer | tot −12 K p. 5 |
| Toevoertemperatuur | 19 °C p. 5 |
| Luchtsnelheid bij het publiek | bij de voeten tot 0,17 m/s, meestal < 0,16 m/s; boven 0,3 m < 0,10 m/s p. 4 |
| Turbulentiegraad / gradiënt | ca. 20 %; temperatuurgradiënt tot 2 K/m p. 4 |
| Voorbeeld | lengte 1 200 mm, 72 m³/h, inlaat achter: 17 Pa, 11 dB(A) p. 5 |
| Max. ΔT verwarmen | niet vermeld |
Uitvoering
| Kenmerk | Waarde · Bron |
|---|---|
| Maten | hoogte 120 mm (andere op aanvraag); diepte 75 mm; lengte 500 · 1 000 · 1 200 mm p. 5 |
| Materiaal | verzinkt plaatstaal, zichtdeel in RAL; straalrichter polycarbonaat PC GF10, donkergrijs p. 8 |
| Aansluiting | lucht uit een drukplenum onder de treden; inlaat achter (H) of onder (U) p. 8 |
Uitvoeringen en maten
Drie lengtes, één hoogte.
500 · 1 000 · 1 200 mm, hoogte 120 mm (DS 4054 E p. 5). De lengte van 1 200 mm is bedoeld voor twee stoelen (p. 5).
Montage
met frame (schroeven of klauwen) voor hogere treden; zonder frame, met klembeugels, voor lage, gebogen of veelhoekige treden (p. 2)
Afwerking
zichtdeel in RAL (p. 8)
In de zaal
in de tredefront direct achter de stoelen, vaak als doorlopende band; houten of betonnen treden (p. 2)
Toepassingen
Waar hij thuishoort.
Collegezalen, congreszalen, theaters en andere zalen met een oplopende zitvloer, met houten of betonnen treden (DS 4054 E p. 2).
Krantz-referenties in Nederland: Amphion Theater, Doetinchem (Q-SL); op de productpagina Q-SR/Q-SL ook De Doelen, Rotterdam; Tuschinski, Amsterdam; International School, Den Haag
Wanneer niet: Moet er ook verwarmd worden via de treden, dan geeft de datasheet geen waarde voor verwarmen (DS 4054 E). Wil je per stoel een rond rooster in plaats van een doorlopende band, kijk dan naar de Q-SR (DS 4054 E p. 3–4). Moet de lucht uit de stoel zelf komen, dan past de Q-ST in de stoelpoot (DS 4028 E p. 2).
Verwant in de collectie
Dezelfde familie, een ander karakter.
| Type | Wat het is | Kern | Bron |
|---|---|---|---|
| Q-SR | Rond trede-verdringingsrooster | DN 80 en DN 100, één rooster per stoel | DS 4054 E p. 3–4 |
| Q-ST | Stoelpoot-verdringingsrooster | de stoelpoot is het rooster; 0,16 m/s | DS 4028 E p. 2, p. 4 |
| SD-L | Lineair trede-wervelrooster | wervelt eerst bij de enkels, stijgt daarna als verdringing | DS 4187 E p. 2–3 |
