Hoe de Q-ST werkt.

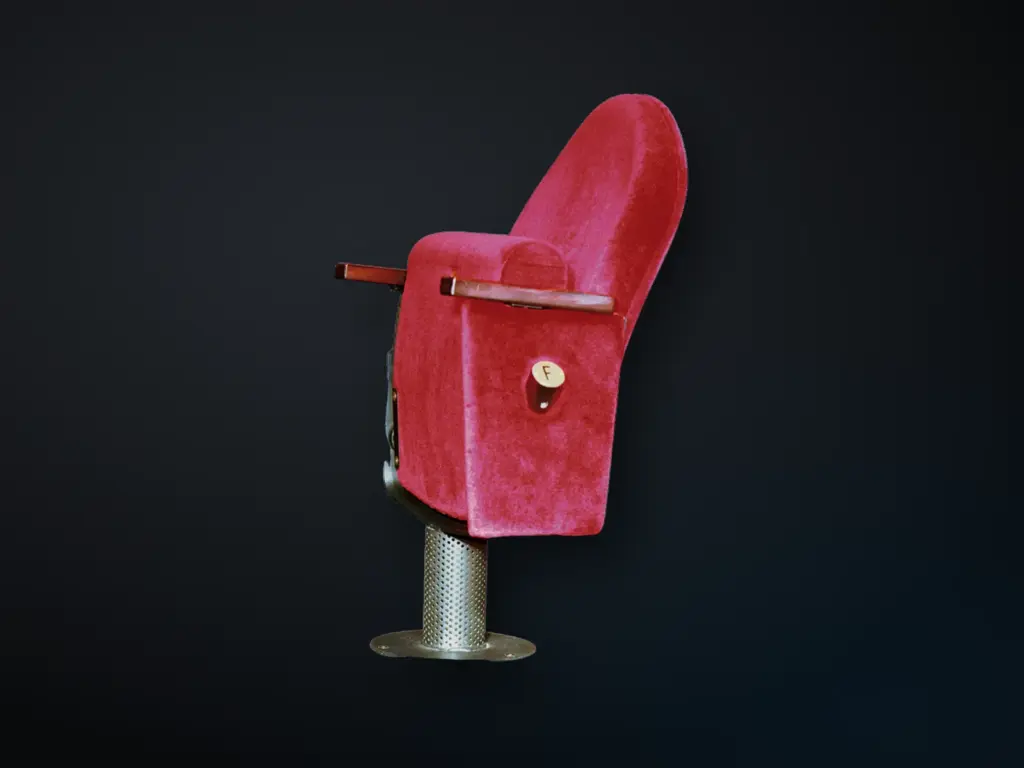

De stoelpoot is het rooster. Een geperforeerde cilinder onder elke stoel laat verse lucht als dunne laag over de vloer stromen, die aan het lichaam naar de ademzone opstijgt.
Kernspecs (DS 4028 E 05.2010)
- Debiet max. 36 / 40 / 50 m³/h (35 / 40 / 50 m³/h) voor DN 100 / 127 / 190 (p. 4)
- Uitblaassnelheid 0,16 m/s; geperforeerd deel 200 mm hoog (p. 4)
- ΔT toevoer – ruimte tot −4 K; toevoer – afvoer tot −12 K; toevoer 20 °C (p. 4)
- Geluidvermogen ≤ 16 dB(A) (p. 4)
- Boven 500 mm ≤ 0,1 m/s; gradiënt tot 2 K/m (p. 3)
Toepassingen: aula’s, congreszalen, theaters en andere zalen met vaste stoelen (p. 2). Krantz-referenties in Nederland: De Munt, Weert; De IJsbreker, Amsterdam (oude Peek-site)
Krantz, Seat displacement outlet Q-ST, DS 4028 E 05.2010.
Technische gegevens Q-ST
- Uitblaashoogte
- uitblaashoogtep. 4
- Max. ΔT koelen
- toevoer-ruimte tot −4 Kp. 4
- Debiet
- max. 36 / 40 / 50 m³/hp. 4
Krantz, Seat displacement outlet Q-ST, DS 4028 E 05.2010.
Paginanummers zijn PDF-pagina's van de datasheet.
Download documenten
Lucht
| Kenmerk | Waarde · Bron |
|---|---|
| Debiet | max. 36 / 40 / 50 m³/h [35 / 40 / 50 m³/h] voor DN 100 / 127 / 190 p. 4 |
| Uitblaassnelheid | 0,16 m/s p. 4 |
| Max. ΔT koelen | toevoer-ruimte tot −4 K; toevoer-afvoer tot −12 K; toevoertemperatuur 20 °C p. 4 |
| Uitblaashoogte | uitblaashoogte (geperforeerd deel) 200 mm p. 4 |
| Voorbeeld geluid en drukverlies | zeer laag: LWA ≤ 16 dB(A) ref. 10⁻¹² W; drukverlies in diagram tot ca. 28 Pa p. 4 |
| Comfort | voorbeeld DN 127, 40 m³/h, hart-op-hart 550 mm: 0,06 – 0,25 m/s bij voeten/benen; boven 500 mm ≤ 0,1 m/s; gradiënt tot 2 K/m p. 3 |
Uitvoering
| Kenmerk | Waarde · Bron |
|---|---|
| Maten | DN 100 / 127 / 190 p. 2 |
| Materialen en afwerking | stoelpoot plaatstaal, luchtverdeler verzinkt plaatstaal; zichtdelen poedercoating RAL (standaard 9005 mat) p. 4 |
| Aansluitingen | vanuit drukplenum via vaste smoring; aansluitflens (F), flens/schroefverbinding naar vloertype (hout of beton) p. 2 |
