Luchtprincipe
Van uitlaat tot leefzone.
Bij de uitlaat
Een fijn geperforeerde frontplaat, rond, in de tredefront. (DS 4054 E p. 4)
In de ruimte
De lucht verspreidt zich radiaal en laag over de vloer. Daardoor dalen de luchtsnelheden sterk. (DS 4054 E p. 4)
Constructie

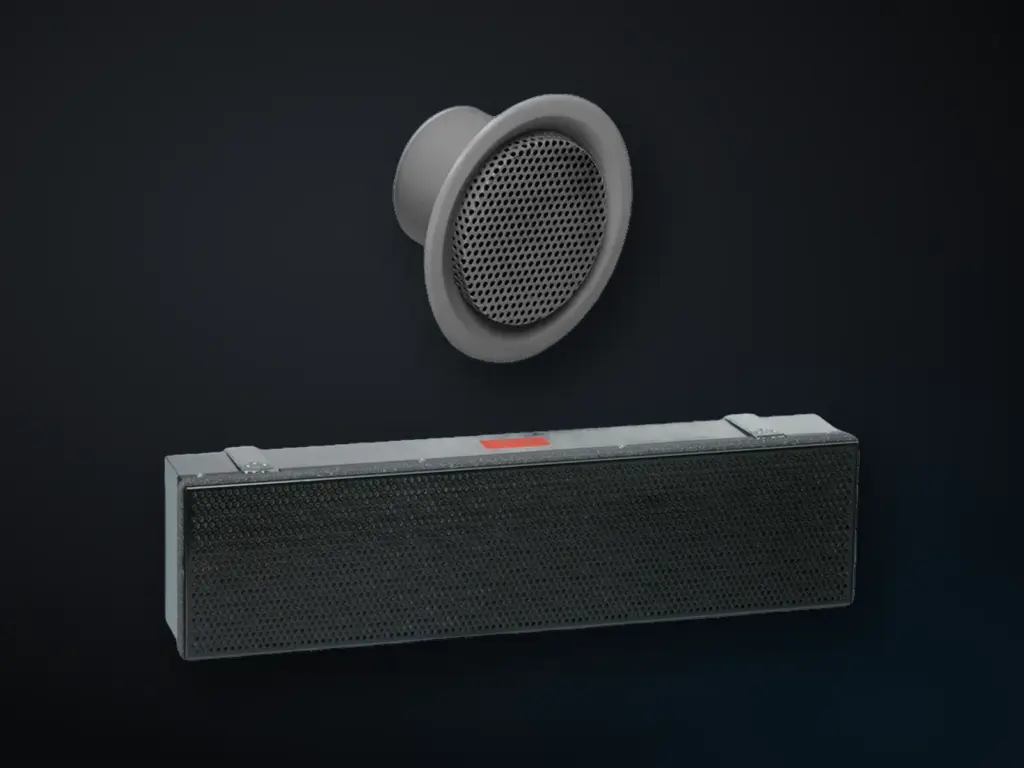

Een ronde behuizing met vaste smoring en een uitblaasflens met de geperforeerde frontplaat, afdichtstrip en klauw- of schroefbevestiging. (DS 4054 E p. 3)
Technische gegevens Q-SR
- Max. ΔT verwarmen
- niet vermeld
- Debiet
- DN 80: max. 35 m³/hp. 4
Krantz Components, Step displacement outlets Q-S (Q-SR, Q-SL), DS 4054 E 07.2019.
Paginanummers zijn PDF-pagina's van de datasheet.
Download documenten
Lucht
| Kenmerk | Waarde · Bron |
|---|---|
| Luchtverdeling | verdringing, radiaal, laagturbulent DS 4054 E p. 4 |
| Debiet | DN 80: max. 35 m³/h, voor 1 persoon · DN 100: max. 60 m³/h, tot 2 personen p. 4 |
| ΔT toevoer – ruimte | tot −4 K p. 5 |
| ΔT toevoer – afvoer | tot −12 K p. 5 |
| Toevoertemperatuur | 19 °C p. 5 |
| Geluid en drukverlies | DN 80, 25 – 36 m³/h: 19 – 36 Pa, 14 – 24 dB(A) · DN 100, 40 – 59 m³/h: 18 – 42 Pa, 14 – 27 dB(A) p. 5 |
| Max. ΔT verwarmen | niet vermeld |
Uitvoering
| Kenmerk | Waarde · Bron |
|---|---|
| Maten | DN 80 en DN 100; diepte 80 mm p. 3 |
| Zichtbare diameter | DN 80: 146 mm · DN 100: 212 mm (de maattabel geeft voor DN 100 ø DA1 195 mm) p. 5, p. 3 |
| Min. onderlinge afstand | 500 mm (DN 80) · 1 100 mm (DN 100) p. 3 |
| Materiaal | verzinkt plaatstaal, zichtdeel in RAL p. 8 |
| Bevestiging | 2 klauwen (K) of snelbouwschroeven (S, alleen DN 100), voor gips-, calciumsulfaat- of vezelcementplaat p. 8 |
| Aansluiting | lucht uit een drukplenum; vaste smoring in de ronde behuizing p. 3 |
Uitvoeringen en maten
Twee maten, één per stoel of per twee.
- DN 80
- DN 100
DS 4054 E p. 3
Afwerking
zichtdeel in RAL (p. 8)
In de zaal
in een ronde uitsparing of boring in de tredefront; houten of betonnen treden (p. 2–3)
Toepassingen
Waar hij thuishoort.
Collegezalen, congreszalen en theaters, met houten of betonnen treden (DS 4054 E p. 2).
Krantz-referenties in Nederland: TivoliVredenburg, Utrecht (Q-SR); Schouwburg Kampanje, Den Helder (Q-SR); op de productpagina Q-SR/Q-SL ook De Doelen, Rotterdam en Tuschinski, Amsterdam
Wanneer niet: Voor een doorlopende band achter de stoelen past de Q-SL beter (tot 75 m³/(h·m), DS 4054 E p. 5).
Verwant in de collectie
Dezelfde familie, een ander karakter.
| Type | Wat het is | Kern | Bron |
|---|---|---|---|
| Q-SL | Lineair trede-verdringingsrooster | strook in de tredefront; tot 75 m³/(h·m) bij 0,18 m/s | DS 4054 E p. 5 |
| Q-ST | Stoelpoot-verdringingsrooster | DN 100 · 127 · 190; ≤ 16 dB(A) | DS 4028 E p. 2, p. 4 |
| DS-RA-DN 80 | Rond trede-wervelrooster | mengt snel bij de zittende bezoeker; max. 25 m³/h | DS 4177 E p. 2 |
