Hoe de SD-L werkt.

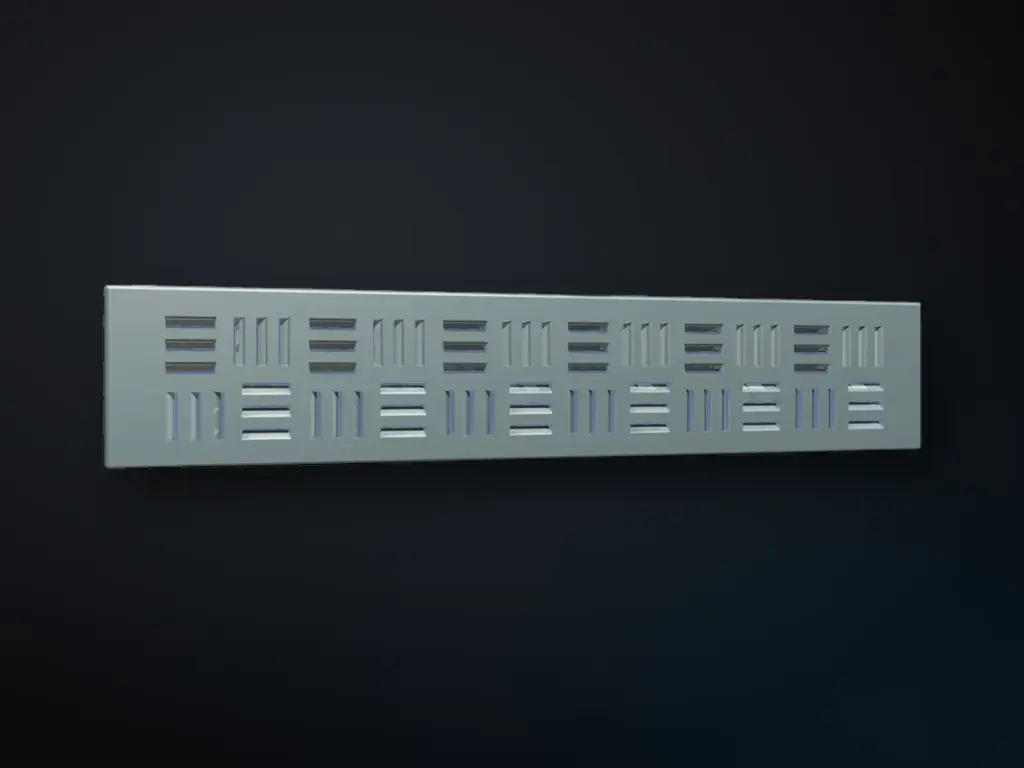

Een smal sleufrooster in de tredefront dat de lucht gedraaid uitblaast. Bij de enkels is de lucht al gemengd; daarna stijgt ze rustig op als verdringing.
Kernspecs (DS 4187 E 07.2014)
- Debiet aanbevolen 36 m³/h (p. 2); max. 45 m³/h (tabel 1, p. 2); de kenmerkenlijst en de meetopstelling noemen 50 m³/h per zitplaats (p. 3–4)
- ΔT toevoer – ruimte max. −5 K; toevoer – afvoer max. −12 K (p. 2)
- Rooster 420 × 80 × 10 mm (p. 2)
- 29 – 50 m³/h: 5 – 16 Pa, 9 – 25 dB(A) (p. 4)
- Max. 0,1 m/s bij zittende personen; gradiënt ≤ 1,5 K/m (p. 3)
Toepassingen: aula’s, congreszalen, sportarena’s, theaters, bioscopen; geschikt voor renovatie (p. 2).
Krantz, Linear step twist outlet SD-L, DS 4187 E 07.2014.
Technische gegevens SD-L
- Max. ΔT koelen
- toevoer-ruimte max. −5 Kp. 2
- Debiet
- aanbevolen 36 m³/hp. 2
Krantz, Linear step twist outlet SD-L, DS 4187 E 07.2014.
Paginanummers zijn PDF-pagina's van de datasheet.
Download documenten
Lucht
| Kenmerk | Waarde · Bron |
|---|---|
| Debiet | aanbevolen 36 m³/h; maximaal 45 m³/h (tabel 1) resp. 50 m³/h (features) p. 2 |
| Max. ΔT koelen | toevoer-ruimte max. −5 K; toevoer-afvoer max. −12 K p. 2 |
| Voorbeeld geluid en drukverlies | 29 – 50 m³/h: 5 – 16 Pa, 9 – 25 dB(A) p. 4 |
| Comfort | max. 0,1 m/s bij zittende personen; gradiënt ≤ 1,5 K/m (categorie A, EN 7730) p. 3 |
Uitvoering
| Kenmerk | Waarde · Bron |
|---|---|
| Maten | rooster B1 x H1 x T1 = 420 x 80 x 10 mm; uitsparing B2 370 – 380 mm (type 1) / 370 – 410 mm (type 2+3), H2 55 – 75 / 65 – 75 mm p. 2 |
| Materialen en afwerking | verzinkt plaatstaal, poedercoating RAL 9005 gitzwart (andere kleuren op aanvraag) p. 5 |
| Aansluitingen | lucht uit drukplenum onder de vloer p. 3 |
| Opties en varianten | bevestiging met schroeven (S, min. 30 mm), beugels (B, tredefront 30 – 60 mm) of klauwen (K, > 60 mm of beton); 'microslot'-technologie; andere lengtes op aanvraag p. 5 |
