Luchtprincipe
Van uitlaat tot leefzone.
Bij de uitlaat
Een geperforeerde cilinder met een conische hals laat de lucht laagturbulent uitstromen. (DS 4011 E p. 3)
In de ruimte
Bij koelen daalt de lucht rustig naar de vloer; één rooster dekt een straal van ca. 3 – 5 m. Bij verwarmen opent een actuator de kernbuis en de ringspleet, en een steunstraal duwt de warme lucht omlaag. (DS 4011 E p. 2–4)
Constructie

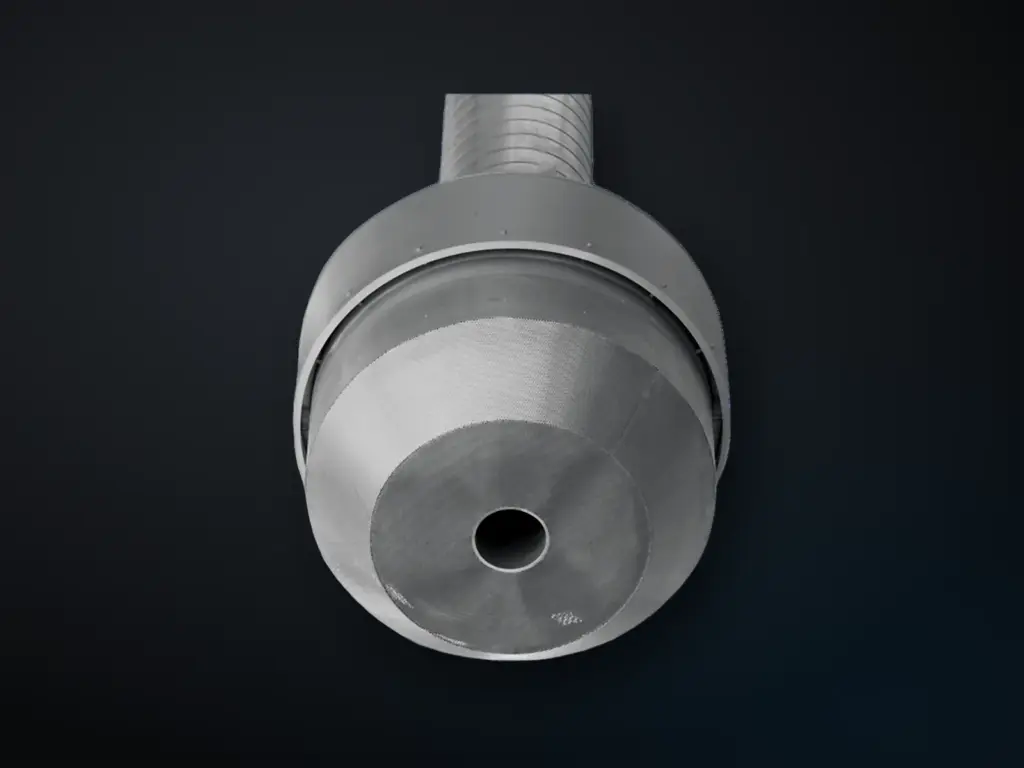

Een ronde behuizing met stomp, de geperforeerde cilinder met conische hals, een kernbuis met afgeronde inlaat, en klepschijven die gekoppeld zijn aan de ringafdichting. Een elektrische actuator stuurt het geheel. (DS 4011 E p. 2)
Rookproef
Luchtstroming in het lab van Krantz.
Werkelijke rookproef in het stromingslab van Krantz: zo stroomt de lucht uit de VA-K.
Technische gegevens VA-K
- Uitblaashoogte
- 6 – 30 mp. 6
- Max. ΔT koelen
- −5 Kp. 3
- Debiet
- 1 000 – 10 000 m³/hp. 7
Krantz Components, Conical displacement outlet VA-K, DS 4011 E 07.2014/1.
Paginanummers zijn PDF-pagina's van de datasheet.
Download documenten
Lucht
| Kenmerk | Waarde · Bron |
|---|---|
| Luchtverdeling | verdringing, laagturbulent; bij verwarmen steunstralen via kernbuis en ringspleet DS 4011 E p. 3 |
| Debiet | 1 000 – 10 000 m³/h p. 7 |
| Nominaal debiet | DN 630: 2 500 m³/h · DN 800: 10 000 m³/h p. 7 |
| Max. ΔT koelen | −5 K (toevoer – afvoer) p. 3 |
| Max. ΔT verwarmen | +8 K; kortstondig opwarmen tot +10 K p. 3 |
| Uitblaashoogte | 6 – 30 m; DN 630 ca. 6 – 18 m, DN 800 ca. 8 – 28 m p. 6 (p. 2: tot 30 m) |
| Dekking | dekkingsradius ca. 3 – 5 m per rooster; hart-op-hartafstand ca. 5 – 9 m p. 4 |
| Geluid en drukverlies | in diagrammen per maat, voor koel-, verwarmings- en isotherm bedrijf p. 7 |
Uitvoering
| Kenmerk | Waarde · Bron |
|---|---|
| Maten | DN 630 · DN 800; buitendiameter 1 060 / 1 625 mm; hoogte 720 / 1 250 mm; ca. 96 / 220 kg tabel 1, p. 2 |
| Materiaal | verzinkt plaatstaal; zichtdelen RAL 9010 of andere RAL p. 7 |
| Aansluiting | aansluitstomp; ronde flens op aanvraag p. 2 |
| Actuator | ingebouwd, elektrisch, 0 – 10 V; klepschijfslag 0 – 100 mm (DN 630) of 0 – 120 mm (DN 800) p. 7 |
Uitvoeringen en maten
Twee maten, voor 6 tot 30 m.
- DN 630
- DN 800
DS 4011 E p. 2
Afwerking
zichtdelen RAL 9010 zuiver wit of een andere RAL-kleur (p. 7)
Montage
vlak in het plafond of vrij hangend, in zeer hoge hallen (DS 4011 E p. 2)
Toepassingen
Waar hij thuishoort.
Vliegtuigspuitcabines en -hangars (26 m hoog) en sporthallen zoals ijshallen, daar in combinatie met het zwenkstraalrooster SW (DS 1249 E) (DS 4011 E p. 2). De datasheet noemt als Krantz-referenties de spuithangars van Aircraft Services Lemwerder en Deutsche Airbus Hamburg (p. 9).
Wanneer niet: Onder 6 m uitblaashoogte past de VA-PV (4 – 8 m, DS 4061 E p. 2) of de VA-ZD (ca. 3 m of op de vloer, DS 4059 E p. 3).
Verwant in de collectie
Dezelfde familie, een ander karakter.
| Type | Wat het is | Kern | Bron |
|---|---|---|---|
| VA-PV | Radiaal verdringingsrooster | verticaal omlaag uit 4 – 8 m; steunstraal bij verwarmen | DS 4061 E p. 2–3 |
| VA-ZD | Rond verdringingsrooster met verstelbare klep | ca. 3 m boven de vloer of op de vloer; toevoerdiepte ca. 20 m | DS 4059 E p. 3, p. 11 |
| DD-VG | Wervelrooster met straalrichter | menging in plaats van verdringing; 3 – 28 m | DS 4033 E p. 2 |
