Hoe de VA-ZD werkt.

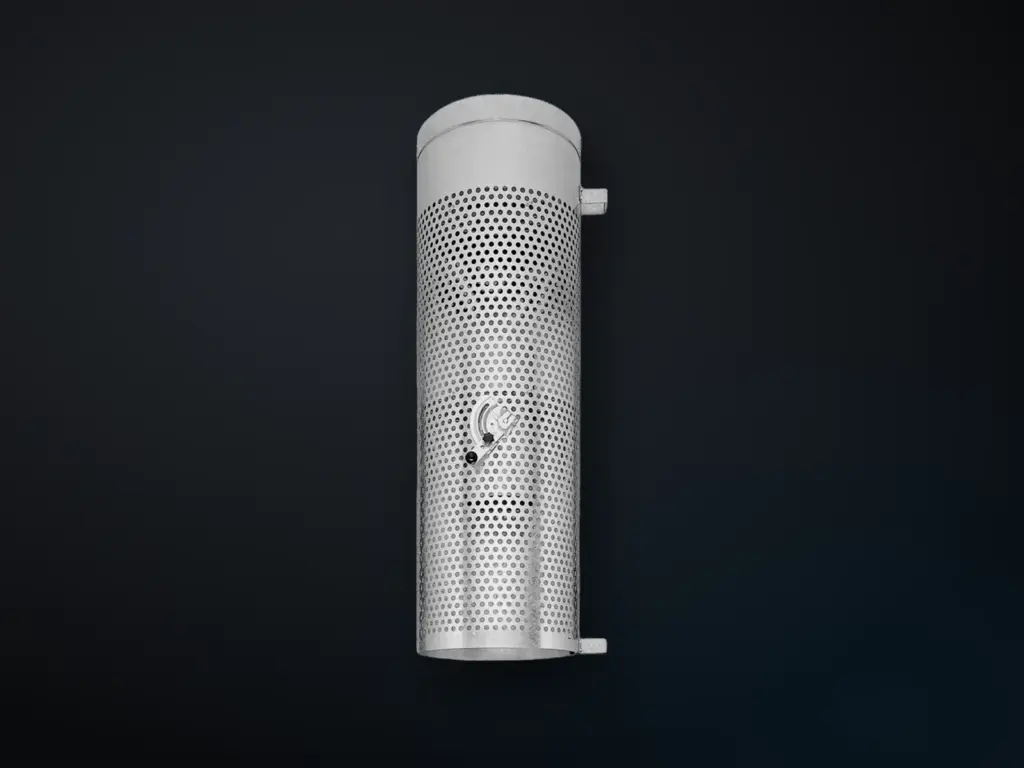

Een geperforeerde cilinder waarvan een interne klep de lucht traploos richt, van licht omhoog bij koelen tot recht omlaag bij verwarmen.
Kernspecs (DS 4059 E 04.2018)
- Debiet 700 – 10 080 m³/h op 3 m; op de vloer 505 – 7 020 m³/h (p. 2)
- ΔT boven de leefzone max. ±10 K (p. 11)
- Primaire indringdiepte tot ca. 14 m; max. toevoerdiepte ca. 20 m (p. 11)
- DN 250 · 315 · 355 · 450 · 560 · 630; lengte 900 / 1 100 mm (p. 2)
- Op 3 m, DN 450, 4 500 m³/h: 63 dB(A), 110 Pa (p. 6)
Toepassingen: productie- en werkruimten; gieterijen, perserijen, verspaning (p. 4–5). De datasheet toont Tijl, Zwolle (p. 4).
Krantz, Circular displacement outlet with adjustable damper VA-ZD, DS 4059 E 04.2018.
Rookproef
Luchtstroming in het lab van Krantz.
Werkelijke rookproef in het stromingslab van Krantz: zo stroomt de lucht uit de VA-ZD.
Technische gegevens VA-ZD
- Uitblaashoogte
- aanbevolen ca. 3 mp. 3
- Max. ΔT koelen
- boven leefzone max. ±10 Kp. 11
- Debiet
- 194/700 – 10 000 m³/hp. 2
Krantz, Circular displacement outlet with adjustable damper VA-ZD, DS 4059 E 04.2018.
Paginanummers zijn PDF-pagina's van de datasheet.
Download documenten
Lucht
| Kenmerk | Waarde · Bron |
|---|---|
| Debiet | 194/700 – 10 000 m³/h bij plaatsing op 3 m; op de vloer 500 – 7 000 m³/h p. 2 |
| Max. ΔT koelen | boven leefzone max. ±10 K; op de vloer min. toevoertemperatuur 18 °C p. 11 |
| Max. ΔT verwarmen | boven leefzone max. ±10 K; op de vloer max. +10 K p. 11 |
| Uitblaashoogte | aanbevolen ca. 3 m (onderkant rooster) of op de vloer / sokkel max. 0,5 m p. 3 |
| Indringdiepte / worp | primaire indringdiepte tot ca. 14 m, maximale toevoerdiepte ca. 20 m; op de vloer L1max ca. 10 m (DN 250) tot 25 m (DN 630), −30 % bij > 120 W/m² p. 11 |
| Voorbeeld geluid en drukverlies | voorbeeld 3 m, DN 450, 4 500 m³/h: 63 dB(A), 110 Pa; vloer DN 450, 3 510 m³/h: 62 dB(A), 90 Pa p. 6 |
| Verontreinigingsfactor | op 3 m: 55 – 57 % (mengventilatie 90 – 100 %); op vloer ca. 20 %; warmtelastfactor ca. 65 % resp. 45 % p. 2 |
Uitvoering
| Kenmerk | Waarde · Bron |
|---|---|
| Maten | DN 250/315/355/450/560/630; Ø DA 249 – 629 mm; L 900/1 100 mm; gewicht 10 – 21 kg p. 2 |
| Materialen en afwerking | verzinkt plaatstaal; zichtdelen optioneel RAL (9006 halfmat); RVS op aanvraag p. 12 |
| Aansluitingen | voor kanalen volgens EN 1506 p. 11 |
| Opties en varianten | verstelling via bowdenkabel, kettingtrek, hendel, Belimo-actuator 0 – 10 V (LM24A-SR) of thermische regelaar TS (toevoertemp.) / TD (temperatuurverschil); volumestroomklep; wand- of L-bevestiging p. 12 |
