Luchtprincipe
Van uitlaat tot leefzone.
Bij de uitlaat
Vaste draaischoepen tussen buitencilinder en kernbuis zetten de lucht in beweging en mengen haar turbulent. (DS 4033 E p. 2)
In de ruimte
De leidring bepaalt de richting. Bij koelen gaat de straal horizontaal, bij verwarmen verticaal omlaag. De straalrichter in de ring geeft de verwarmde lucht een grote verticale indringdiepte. (DS 4033 E p. 2)

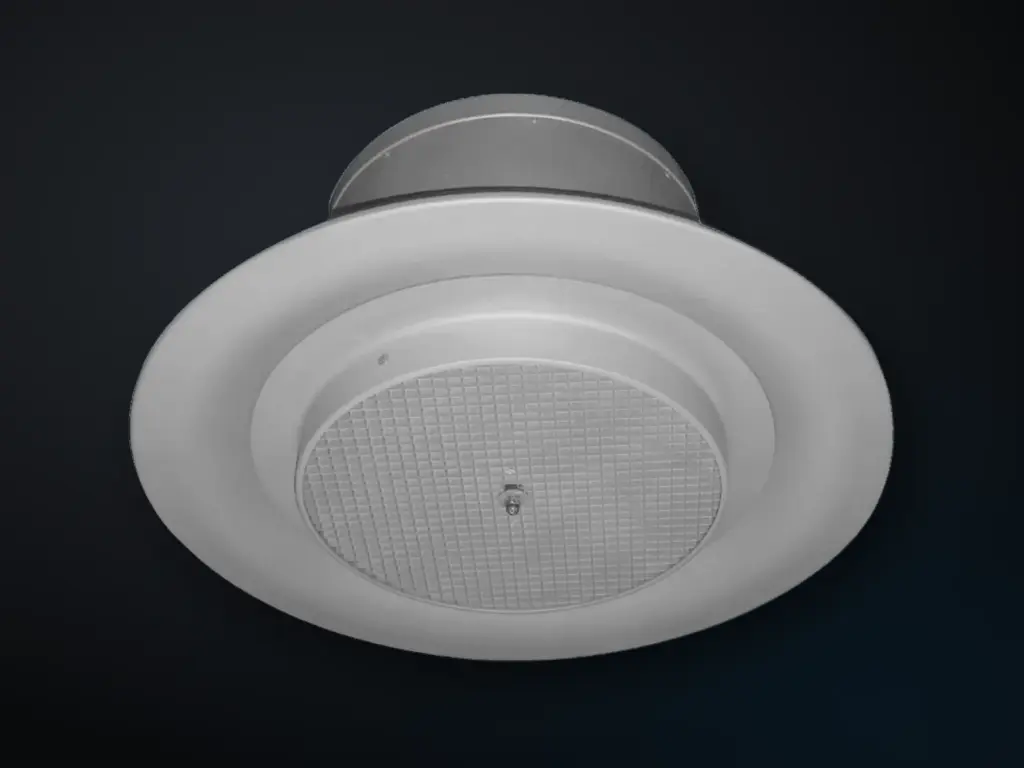

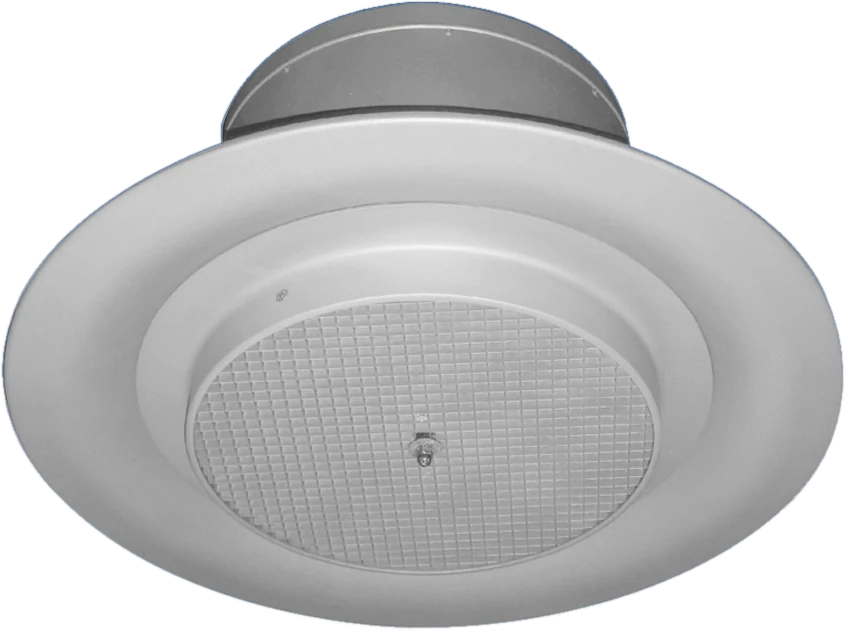

Constructie
Buitencilinder, kernbuis, afgeronde uitlaat en vaste draaischoepen. De leidring schuift axiaal over een slag van 0 – 80 of 0 – 120 mm, met de hand of met een actuator. (DS 4033 E p. 2–3)
De DD-VL
Met leidring.
Een wervelrooster voor hoge ruimten waarvan de leidring de straal traploos kantelt, van horizontaal bij koelen tot verticaal bij verwarmen. Dezelfde basis als de DD-VG, maar zonder straalrichter.
Toepassingen: hoge ruimten en hallen zonder noemenswaardige vervuiling; door de akoestiek ook omroepstudio’s, theaters en concertzalen (p. 2).
Technische gegevens DD-VG
- Uitblaashoogte · DD-VG
- 3 – 28 mp. 2
- Max. ΔT koelen
- −10 Kp. 2
- Debiet
- 600 – 11 000 m³/hp. 2
Krantz Components, Variable twist outlet with jet straightener DD-VG, DS 4033 E 06.2019.
Paginanummers zijn PDF-pagina's van de datasheet.
Download documenten
Lucht
| Kenmerk | Waarde · Bron |
|---|---|
| Luchtverdeling | turbulente mengventilatie; uitblaasrichting verstelbaar van horizontaal tot verticaal DS 4033 E p. 2 |
| Debiet | 600 – 11 000 m³/h p. 2 |
| Debiet per maat | DN 315: 610 – 1 980 · DN 400: 1 010 – 3 490 · DN 500: 1 510 – 5 510 · DN 630: 2 990 – 9 000 · DN 710: 3 960 – 11 000 m³/h p. 2 |
| Max. ΔT koelen | −10 K p. 2 |
| Max. ΔT verwarmen · DD-VG | +20 K (met straalrichter) p. 2 |
| Max. ΔT verwarmen · DD-VL | +15 K (met leidring) p. 2 |
| Uitblaashoogte · DD-VG | 3 – 28 m (DN 315: 3 – 15 · DN 400: 4 – 20 · DN 500: 4 – 22 · DN 630: 5 – 25 · DN 710: 6 – 28 m) p. 2 |
| Uitblaashoogte · DD-VL | 3 – 12 m (DN 315: 3 – 9, DN 400: 4 – 10, DN 500: 4 – 10, DN 630: 5 – 11, DN 710: 6 – 12 m) p. 2 |
| Geluid | voorbeeld DN 630 met straalrichter, 7 500 m³/h per rooster op 20 m: ca. 75 dB(A), 130 Pa; verder in tabellen en nomogrammen p. 4, p. 8 – 10 |
| Indringdiepte | niet als los getal opgegeven; volgt uit de uitblaashoogte per maat p. 2 |
| Voorbeeld geluid en drukverlies · DD-VL | DN 315 op kanaal, horizontaal, 1 000 m³/h: 27 Pa, 39 dB(A) p. 7 |
Uitvoering
| Kenmerk | Waarde · Bron |
|---|---|
| Varianten | DD-VG met straalrichter · DD-VL met leidring, zonder straalrichter DS 4033 E p. 2, p. 11 |
| Maten | DN 315 · 400 · 500 · 630 · 710 p. 3 |
| Buitendiameter / gewicht | ø D1 314 – 709 mm; front ø D4 565 – 1 278 mm; 6 – 20 kg (zonder kast) p. 3 |
| Materiaal | hoofddelen aluminium, poedercoating in RAL-kleur; aansluitkast verzinkt plaatstaal p. 11 |
| Aansluitingen | direct op ronde buis (EN 1506) met L-bevestigers; via aansluitkast met tuit; of via tuit op de onderkant van een rechthoekig kanaal (door derden) p. 2 |
| Verstelling | handmatig of met elektrische actuator (typen in de typecode) p. 11 |
Uitvoeringen en maten
Vijf maten, voor hallen tot 28 m.
- DN 315
- DN 400
- DN 500
- DN 630
- DN 710
DS 4033 E p. 3
Afwerking
aluminium, gepoedercoat in RAL-kleur (p. 11)
Montage
vrij hangend of in het plafondvlak, boven de leefzone (DS 4033 E p. 3, p. 11).
Zuster
zonder straalrichter heet hij DD-VL (zelfde basis, 3 – 12 m) (p. 2, p. 11)
Toepassingen
Waar hij thuishoort.
Hoge hallen, zoals beurshallen en lakhangars, in commerciële en industriële gebouwen (DS 4033 E p. 2). De uitblaashoogte loopt tot 28 m, afhankelijk van de maat (p. 2).
Wanneer niet: Hangt het rooster lager dan 3 m, kijk dan naar de DD-N (2,2 – 4,5 m, DS 1175 E p. 4). Is er geen grote verticale indringdiepte nodig, dan volstaat de DD-VL (3 – 12 m, +15 K, DS 4033 E p. 2).
Verwant in de collectie
Dezelfde familie, een ander karakter.
| Type | Wat het is | Kern | Bron |
|---|---|---|---|
| DD-VL | Verstelbaar wervelrooster met leidring | zelfde uitlaat zonder straalrichter; 3 – 12 m; +15 K | DS 4033 E p. 2 |
| RA-V2 | Verstelbaar radiaal wervelrooster met kernbuis | steunstraal via klep in de kernbuis; 2,8 – 15 m | DS 4122 E p. 2 |
| DW-V2 | Zwenkbare nozzle | wand of kolom in plaats van plafond; worp tot 50 m | DS 1235e p. 2, p. 15 |
