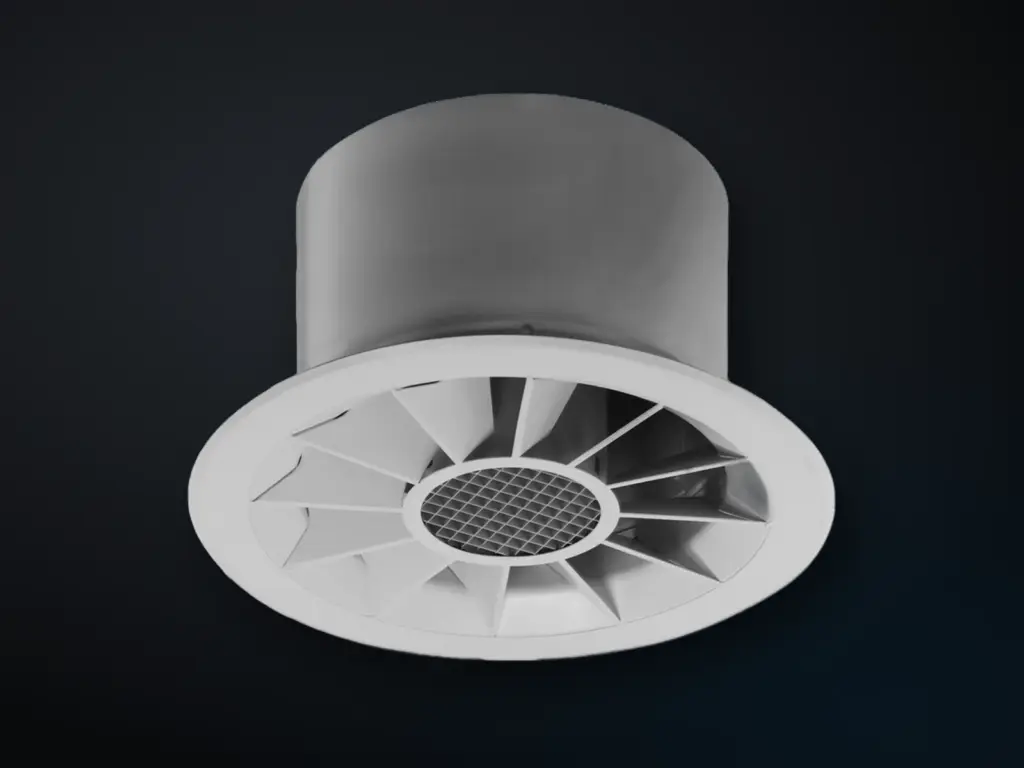

Hoe de RA-V2 werkt.
Bij koelen blaast hij horizontaal radiaal; bij verwarmen opent een klep in de kernbuis een steunstraal die de luchtstroom naar verticaal duwt, desgewenst met een thermostatisch element zonder bekabeling.
Kernspecs (DS 4122 E 01.2014)
- Debiet 400 – 16 000 m³/h (p. 2)
- ΔT koelen −12 K; verwarmen +12 K (p. 2)
- Uitblaashoogte 2,8 – 15 m (p. 12)
- Maten DN 250 · 315 · 355 · 400 · 500 · 630 · 710 · 900 (p. 12)
- Verstelling thermostatisch (T1 20 – 28 °C, T2 16 – 28 °C), elektrisch of handmatig (p. 12)
Toepassingen: commerciële en industriële ruimten met sterk wisselende warmtelast en grote hoogte (p. 2). Krantz-referenties in Nederland: Amphion Theater, Doetinchem; De Nobel, Leiden; De Rotterdam
Krantz, Adjustable radial outlet with core tube RA-V2, DS 4122 E 01.2014.
Rookproef
Luchtstroming in het lab van Krantz.
Werkelijke rookproef in het stromingslab van Krantz: zo stroomt de lucht uit de RA-V2.
Technische gegevens RA-V2
- Uitblaashoogte
- 2,8 – 15 mp. 2
- Max. ΔT koelen
- −12 Kp. 2
- Debiet
- 400 – 16 000 m³/hp. 2
Krantz, Adjustable radial outlet with core tube RA-V2, DS 4122 E 01.2014.
Paginanummers zijn PDF-pagina's van de datasheet.
Download documenten
Lucht
| Kenmerk | Waarde · Bron |
|---|---|
| Debiet | 400 – 16 000 m³/h; kleinste maat 400 – 1 400 m³/h, grootste 6 000 – 16 000 m³/h p. 2 |
| Max. ΔT koelen | −12 K p. 2 |
| Max. ΔT verwarmen | +12 K p. 2 |
| Uitblaashoogte | 2,8 – 15 m afhankelijk van maat en debiet p. 2 |
Uitvoering
| Kenmerk | Waarde · Bron |
|---|---|
| Maten | 8 maten: DN 250, 315, 355, 400, 500, 630, 710, 900; vierkant front alleen t/m DN 400 p. 12 |
| Materialen en afwerking | rooster poedergecoat plaatstaal; aansluitkast verzinkt plaatstaal p. 13 |
| Aansluitingen | direct op ronde buis (EN 1506), eventueel via dwarsbalk, of lage aansluitkast (t/m DN 710; DN 900 op aanvraag) p. 4 |
| Opties en varianten | verstelling via zelfwerkend thermostatisch element (T1 20 – 28 °C, T2 16 – 28 °C), elektrische actuator (Siemens/Belimo) of handmatig; geperforeerde plaat voor sneller opwarmen; volumestroomklep; akoestische bekleding p. 12 |
