Luchtprincipe
Van uitlaat tot leefzone.
Bij de uitlaat
Bladen in radiaal geplaatste sleuven sturen de lucht horizontaal het front uit. (DS 4186 E p. 2–3)
In de ruimte
Sterk inducerende radiale stralen voor turbulente menging. Vlak ingebouwd blijft de straal door het Coanda-effect aan het plafond. (DS 4186 E p. 3)
Constructie

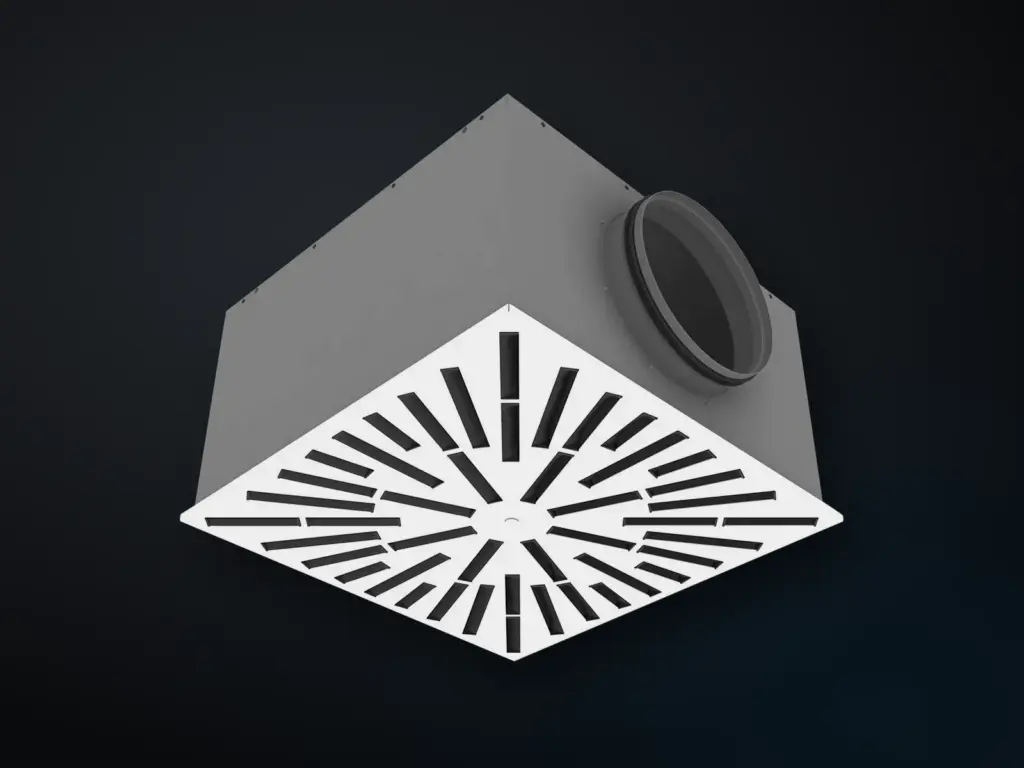

Een vierkant front met bladen, een aansluitkast met zijtuit, optioneel een klep en lipafdichting, en een centrale bevestiging. Het element is van onderen afneembaar. (DS 4186 E p. 2)
Rookproef
Luchtstroming in het lab van Krantz.
Werkelijke rookproef in het stromingslab van Krantz: zo stroomt de lucht uit de RL.
Technische gegevens RL
- Uitblaashoogte
- 2,5 – 4,5 mp. 2
- Max. ΔT koelen
- −12 Kp. 2
- Max. debiet (vierkante bladen)
- 280p. 2
Krantz Components, Radial slot outlet RL-Q2 / RL-R2, DS 4186 E 02.2019.
Paginanummers zijn PDF-pagina's van de datasheet.
Download documenten
Lucht
| Kenmerk | Waarde · Bron |
|---|---|
| Luchtverdeling | turbulente mengventilatie, horizontaal radiaal DS 4186 E p. 3 |
| Max. debiet (vierkante bladen) | 280 · 430 · 670 · 1 000 m³/h voor maat 300 · 400 · 500 · 600/625 p. 2 |
| Min. debiet | vierkant 61 / 79 / 165 / 240 m³/h (vlak in het plafond) of 100 / 150 / 190 / 360 m³/h (vrij hangend) voor maat 300 / 400 / 500 / 600; rond 47 / 76 / 130 / 195 resp. 90 / 130 / 220 / 300 m³/h tabel 1, p. 2 |
| Max. ΔT koelen | −12 K in het plafondvlak; −10 K vrij hangend p. 2 |
| Max. ΔT verwarmen | +10 K tot 3 m; +5 K daarboven p. 2 |
| Uitblaashoogte | 2,5 – 4,5 m (maat 300 en 400); 2,7 – 4,5 m (maat 500 en 600) p. 2 |
| Uitblaaspatroon | 4-, 3- of 2-zijdig door segmenten te sluiten p. 4 |
| Afzuiging | ook als afzuigrooster, met of zonder bladen p. 4 |
| Geluid | voorbeeld maat 500, 450 m³/h: ca. 33 dB(A), 25 Pa; verder tabel 5 p. 7 |
| Indringdiepte | niet als getal opgegeven |
Uitvoering
| Kenmerk | Waarde · Bron |
|---|---|
| Maten (front) | 295 · 395 · 495 · 595 · 620 mm voor maat 300 · 400 · 500 · 600 · 625; maat 800 op aanvraag p. 11 |
| Materiaal | front verzinkt, gepoedercoat staal (RAL 9010); bladen polycarbonaat PC-GF 10, in de massa zwart (≈ RAL 9005) of wit; kast verzinkt staal p. 12 |
| Aansluiting | aansluitkast met zijtuit, met of zonder lipafdichting; optioneel klep, bedienbaar vanuit de ruimte p. 2 |
Uitvoeringen en maten
Vier maten, twee bladbeelden.
300 · 400 · 500 · 600 · 625 (DS 4186 E p. 11) (600 en 625 zijn één maat met twee frontmaten)
Bladopstelling
vierkant (RL-Q2) of rond (RL-R2) (p. 4)
Afwerking
front RAL 9010; bladen zwart of wit (p. 12)
In het plafond
vlak in het plafond of vrij hangend, met hetzelfde front (p. 2–3)
Toepassingen
Waar hij thuishoort.
Toe- en afvoer in commerciële ruimten. De rekenvoorbeelden gaan over een open kantoor en een warenhuis (DS 4186 E p. 7).
Wanneer niet: Wil je een rond front, kijk dan naar de RL-C (Ø 375 – 750 mm, DS 4121 E p. 2). Wil je het rooster zo onopvallend mogelijk, dan past de OC-Q (geperforeerde plaat, DS 4136 p. 2).
Verwant in de collectie
Dezelfde familie, een ander karakter.
| Type | Wat het is | Kern | Bron |
|---|---|---|---|
| RL-C | Radiaal sleufrooster met rond front | Ø 375 · 470 · 600 · 750 mm; 79 – 1 150 m³/h | DS 4121 E p. 2 |
| RA-N | Radiaal wervelrooster, rond of vierkant | twaalf stervormige schoepen; 2,2 – 4,5 m | DS 4012 E p. 2–3, p. 12 |
| OC-Q | Opticlean | geperforeerde plafondtegel; ruimtehoogte 2,5 – 4,5 m | DS 4136 p. 2 |
