Luchtprincipe
Van uitlaat tot leefzone.
Bij de uitlaat
De lucht treedt gelijkmatig uit over de hele geperforeerde plaat. (DS 4136 p. 2)
In de ruimte
Daarna waaiert ze radiaal en horizontaal uit. Onder de plaat blijft een luchtkussen, zodat de meegezogen ruimtelucht de plaat niet raakt en het plafond veel minder vervuilt. (DS 4136 p. 2)
Constructie

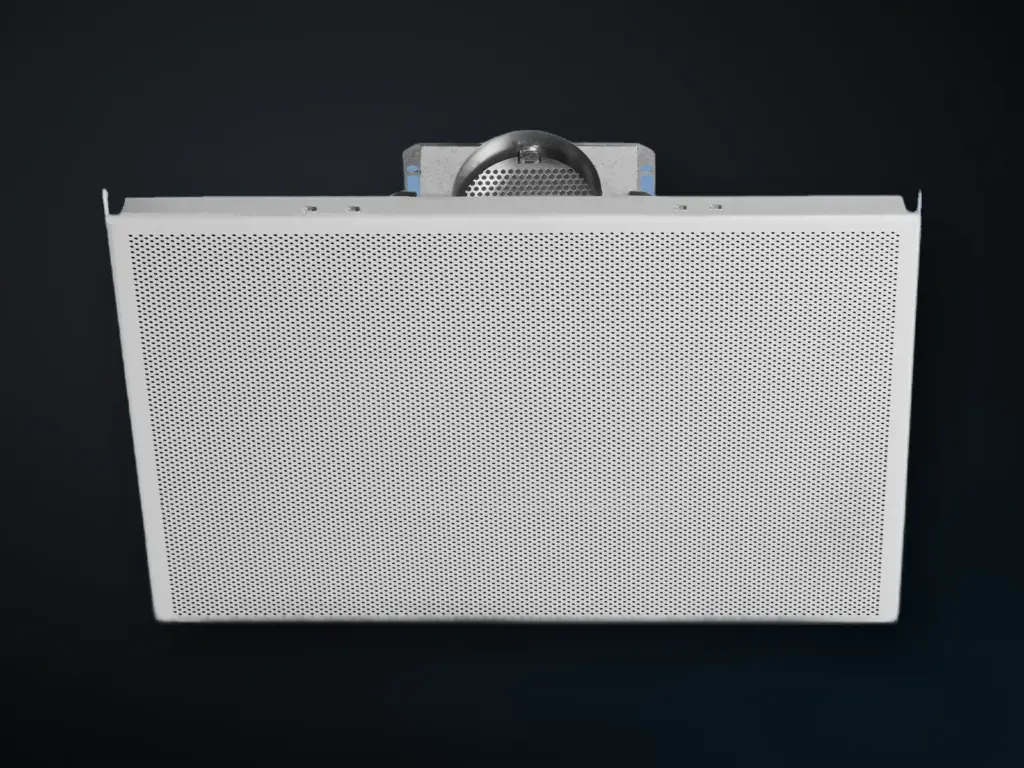

Een luchtverdeelelement boven een geperforeerde frontplaat, met een aansluitkast (standaard of vlak) en tuit. Optioneel een klep, vliesafdekkingen en een frame voor gipsplaat. (DS 4136 p. 3–4)
Rookproef
Luchtstroming in het lab van Krantz.
Werkelijke rookproef in het stromingslab van Krantz: zo stroomt de lucht uit de OC-Q.
Technische gegevens OC-Q
- Ruimtehoogte
- 2,5 – 4,5 mp. 2
- Max. ΔT koelen / verwarmen
- ±10 K tot 3 m ruimtehoogtep. 2
- Debiet
- 40 – 860 m³/hp. 3
Krantz Components, Opticlean OC-Q, DS 4136 10.2022.
Paginanummers zijn PDF-pagina's van de datasheet.
Download documenten
Lucht
| Kenmerk | Waarde · Bron |
|---|---|
| Luchtverdeling | mengventilatie, radiaal horizontaal, met luchtkussen onder de plaat DS 4136 p. 2 |
| Debiet | 40 – 860 m³/h (40 – 855 m³/h) p. 3 |
| Debiet per maat | 215: 40 – 110 · 270: 65 – 170 · 330: 100 – 250 · 400: 130 – 430 · 500: 180 – 580 · 600/625: 270 – 860 m³/h p. 3 |
| Max. ΔT koelen / verwarmen | ±10 K tot 3 m ruimtehoogte; ±5 K tot 4,5 m p. 2 |
| Ruimtehoogte | 2,5 – 4,5 m p. 2 |
| Geluid | voorbeeld maat 500 in een kantoor, 400 m³/h per rooster op 2,7 m: < 36 dB(A), < 40 Pa; verder in diagrammen p. 7 – 9 |
| Indringdiepte | niet als getal opgegeven |
Uitvoering
| Kenmerk | Waarde · Bron |
|---|---|
| Maten | 215 · 270 · 330 · 400 · 500 · 600 (raster en gipsplaat) · 625 (alleen raster) p. 10 |
| Perforatie | standaard Rd 2820: gat 2,8 mm, steek 5,5 mm p. 10 |
| Materiaal | front, montageframe, verdeelelement en kast verzinkt plaatstaal; front gepoedercoat in RAL p. 10 |
| Aansluitingen | buis of 90°-bocht bovenop; aansluitkast K (met klep); vlakke kast F p. 5 |
| Opties | segmentafdekkingen van akoestisch vlies (3-zijdig, 2-zijdig symmetrisch of asymmetrisch); stromingsstabilisator (maat 215 – 330); montageframe voor gipsplaat 12,5 mm; lipafdichting, klemprofielen, binnenisolatie; ook als afzuigrooster p. 11 |
Uitvoeringen en maten
Zeven maten, van 215 tot tegelmaat 625.
215 · 270 · 330 · 400 · 500 · 600 · 625 (DS 4136 p. 10)
Afwerking
front gepoedercoat in RAL; perforatie Rd 2820 (p. 10)
In het plafond
in plaats van een tegel in een rasterplafond 600 of 625, of in een gipsplaatplafond met montageframe (p. 10–11)
Toepassingen
Waar hij thuishoort.
Verlaagde plafonds, met raster 600/625 of van gipsplaat. Het rekenvoorbeeld in de datasheet is een kantoorgebouw (DS 4136 p. 7).
Wanneer niet: Boven 4,5 m ruimtehoogte valt hij buiten het bereik (DS 4136 p. 2). Wil je een rond front, kijk dan naar de OC-R (DS 4174e p. 2). Moet de ruimte snel opwarmen, dan is er de OC-V met thermostatisch element (DS 4202e p. 2–4).
Verwant in de collectie
Dezelfde familie, een ander karakter.
| Type | Wat het is | Kern | Bron |
|---|---|---|---|
| OC-R | Ronde Opticlean | vier maten, 61 – 610 m³/h; plafondhoogte 2,5 – 4,5 m | DS 4174e p. 2–3 |
| OC-V | Opticlean met thermostatisch element | blaast horizontaal bij koelen, verticaal bij opwarmen; zonder stroom | DS 4202e p. 2–4 |
| RA-N | Radiaal wervelrooster | twaalf stervormige schoepen; 2,2 – 4,5 m | DS 4012 E p. 2–3, p. 12 |
