RA-N

Radiaal wervelrooster, rond of vierkant front

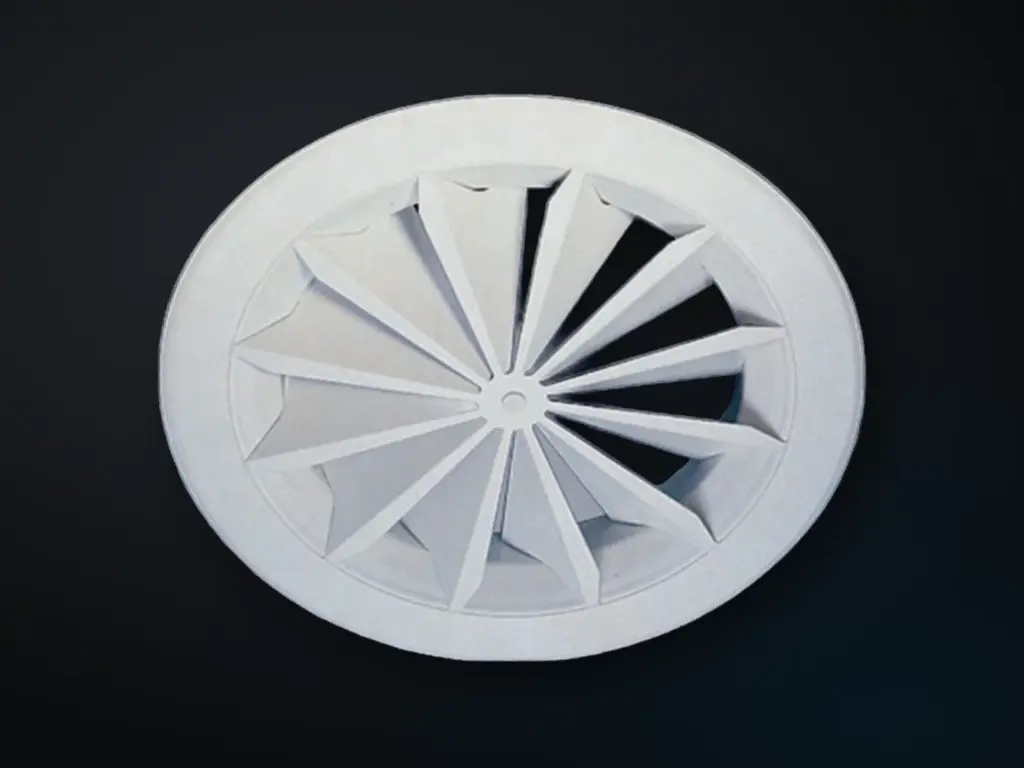

RA-N Radiaal wervelrooster, rond of vierkant front van Krantz

blauw = koele toevoerlucht oranje = warme lucht

Beweeg door de lucht · klik of houd vast voor een wervelstootSleep het rooster om te draaien · tik ernaast voor een wervelstoot

Twaalf stervormige schoepen, gelijk met het front. Door het Coanda-effect legt de lucht zich horizontaal langs het plafond. (DS 4012 E p. 2–3)

RA-N Radiaal wervelrooster, rond of vierkant front van Krantz
Pia, de digitale gastvrouw van Peek, met de RA-N
Pia met de RA-N
RA-NMenging radiaal · plafond
Uitblaashoogte
2,2 – 4,5 mp. 12
Max. ΔT koelen
−12 Kp. 3
Bron · DS 4012 EKrantz, Radial outlet RA-N, DS 4012 E 02.2016

Gestileerde weergave, geen meting

Technische gegevens ↓

Luchtprincipe

Van uitlaat tot leefzone.

Bij de uitlaat

Twaalf radiale schoepen liggen gelijk met het frontvlak. Ze geven de lucht turbulentie en een sterke inductie mee. (DS 4012 E p. 2–3)

In de ruimte

Horizontale, radiale stralen die aan het plafond blijven hangen en zich snel met de ruimtelucht mengen. (DS 4012 E p. 3)

Constructie

Een korte tuit met een gevormd front, rond of vierkant, en ingebouwde radiale schoepen. Eén centrale bevestigingsschroef met kap. Daarboven een reducer of een vlakke aansluitkast. (DS 4012 E p. 2, p. 5)

Rookproef

Luchtstroming in het lab van Krantz.

Werkelijke rookproef in het stromingslab van Krantz: zo stroomt de lucht uit de RA-N.

RA-NVideo: Krantz Komponenten · Werkelijke rookproef in het lab

Technische gegevens RA-N

Uitblaashoogte
2,2 – 4,5 mp. 12
Max. ΔT koelen
−12 Kp. 3
Debiet
40 – 2 000 m³/hp. 9

Krantz Components, Radial outlet RA-N, DS 4012 E 02.2016.

Paginanummers zijn PDF-pagina's van de datasheet.

Download documenten

CAD/BIM aanvragen

We sturen je de beschikbare CAD- of BIM-bestanden van de RA-N, of bellen je om te horen wat je precies nodig hebt.

We gebruiken je gegevens alleen om deze aanvraag af te handelen en bewaren ze niet op de website. Meer in onze privacyverklaring.

Lucht

Specificaties van de RA-N met bron per waarde · Lucht
KenmerkWaarde · Bron
Luchtverdeling mengventilatie, horizontaal radiaal (Coanda-effect) DS 4012 E p. 3
Debiet 40 – 2 000 m³/h over DN 100 – DN 500 p. 9 (kenmerken p. 12: 40 – 2 000 m³/h)
Max. ΔT koelen −12 K p. 3
Max. ΔT verwarmen +5 K; +10 K tot 3 m plafondhoogte p. 12
Uitblaashoogte 2,2 – 4,5 m p. 12
Voorbeeld DN 315, aansluiting D, 500 m³/h: 35 dB(A), 27 Pa p. 3
Indringdiepte niet als getal opgegeven

Uitvoering

Specificaties van de RA-N met bron per waarde · Uitvoering
KenmerkWaarde · Bron
Maten DN 100 · 125 · 160 · 180 · 200 · 224 · 250 · 315 · 355 · 400 · 500 p. 5
Front rond (RS) of vierkant voor plafondtegels 600 (Q1) of 625 (Q2); vierkant tot DN 400 p. 5, p. 13
Materiaal rooster verzinkt plaatstaal, poedercoating RAL 9010 of RAL naar keuze p. 12
Materiaal kast / reducer aansluitkast verzinkt plaatstaal; reducer aluminium p. 5, p. 13
Aansluitingen A (reducer met L-ophangingen) · D · E (vlakke aansluitkast met zijtuit) p. 2
Opties volumestroomklep; akoestische bekleding van de kast; geperforeerde kap; ook als afzuigrooster p. 13

Uitvoeringen en maten

Elf maten, rond of vierkant.

  • DN 100
  • DN 125
  • DN 160
  • DN 180
  • DN 200
  • DN 224
  • DN 250
  • DN 315
  • DN 355
  • DN 400
  • DN 500

DS 4012 E p. 5

Afwerking

gepoedercoat RAL 9010 of een RAL-kleur naar keuze (p. 12)

In het plafond

in een gesloten verlaagd plafond, boven een open rasterplafond of zichtbaar gemonteerd (DS 4012 E p. 2–3).

Toepassingen

Waar hij thuishoort.

Commerciële ruimten. De datasheet toont hem in een boetiek (DS 4012 E p. 11), een receptie en een casino (p. 12), bij een uitblaashoogte van 2,2 tot 4,5 m (p. 12).

Krantz-referenties in Nederland: Casa Rotterdam; Huis van Brabant, ‘s-Hertogenbosch; Van Lanschot Bankiers, ‘s-Hertogenbosch (oude Peek-site, opdrachtenlijst, via knowledge/referenties.md)

Wanneer niet: Moet de straal wisselen tussen koelen en verwarmen, kijk dan naar de RA-V (2,5 – 13 m, DS 4063 E p. 11). Boven 4,5 m past de RA-V2 (2,8 – 15 m, DS 4122 E p. 2).

Verwant in de collectie

Dezelfde familie, een ander karakter.

TypeWat het isKernBron
RA-N3Radiaal wervelrooster met 24 schoepenéén maat dekt met een kraag een groot debietbereik; 2,4 – 4,5 mDS 4131e p. 2–3, p. 11
DD-NWervelrooster voor plafondmontagegebogen uitloop, horizontale radiale stralen; 2,2 – 4,5 mDS 1175 E p. 3–4
RLRadiaal sleufrooster RL-Q2 / RL-R2bladen in radiale sleuven; vlak of vrij hangend; 2,5 – 4,5 mDS 4186 E p. 2–3
