Luchtprincipe
Van schoep tot leefzone.
Bij de uitlaat
Vaste schoepen geven de toevoerlucht draaiing. De gewelfde uitloop buigt de straal horizontaal af. (DS 1175 E p. 3)
In de ruimte
Horizontale, radiale stralen met hoge inductie. Ze mengen snel met de ruimtelucht, zonder vaste straal in de leefzone. (DS 1175 E p. 3)

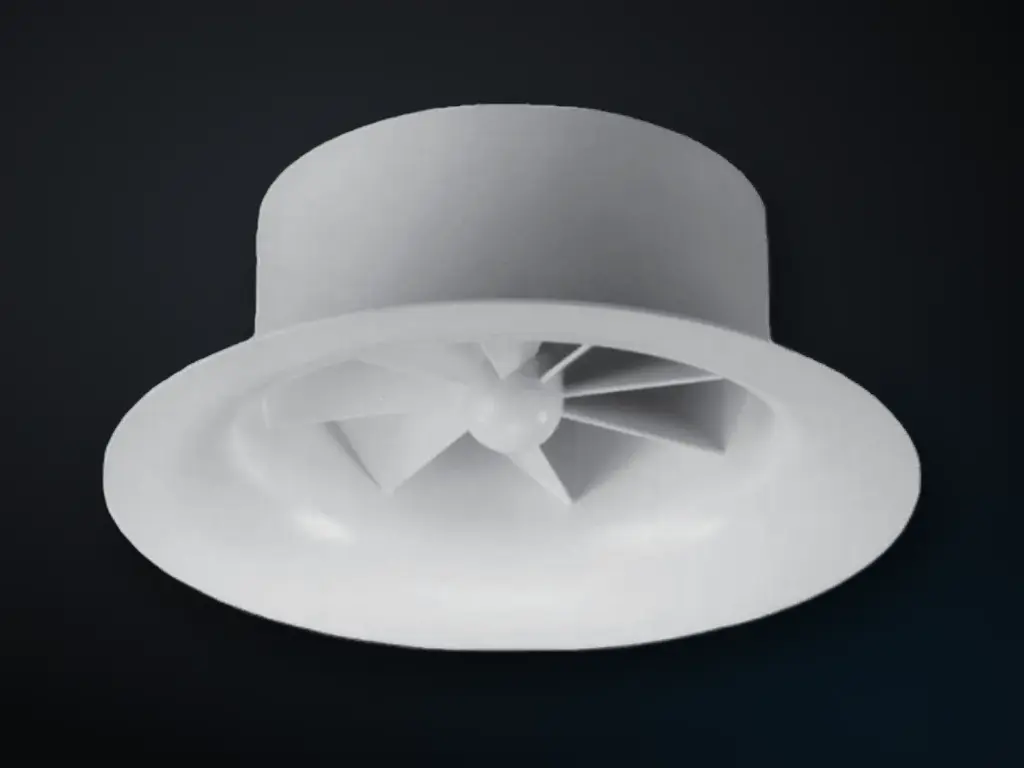

Constructie
Korte tuit met een gevormd rond front en ingebouwde wervelschoepen, centraal vastgezet met plug en schroef. Daarboven een reducer (A, AF) of een lage aansluitkast met zijtuit (D, E). (DS 1175 E p. 2–3)
Technische gegevens DD-N
- Uitblaashoogte
- 2,2 – 4,5 mp. 4
- Max. ΔT koelen
- −12 Kp. 4
- Debiet
- 40 – 950 m³/hp. 10
Krantz Components, Twist outlet DD-N, DS 1175e 12.2022.
Paginanummers zijn PDF-pagina's van de datasheet.
Download documenten
Lucht
| Kenmerk | Waarde · Bron |
|---|---|
| Luchtverdeling | diffuus, mengventilatie met hoge inductie DS 1175 E p. 3 |
| Debiet | 40 – 950 m³/h over DN 100 – DN 355 p. 10 |
| Max. ΔT koelen | −12 K p. 4 |
| Max. ΔT verwarmen | +5 K; +10 K tot 3 m ruimtehoogte p. 4 |
| Uitblaashoogte | 2,2 – 4,5 m p. 4 |
| Voorbeeld | DN 250, aansluiting D, ca. 400 m³/h: 39 dB(A), 47 Pa p. 3 |
| Indringdiepte | niet als getal opgegeven (diffuus systeem); minimale onderlinge afstand volgens grafiek p. 8 |
| Ook als afzuiging | DA-L met afdekplaat, DN 100 – DN 355 p. 13 |
Uitvoering
| Kenmerk | Waarde · Bron |
|---|---|
| Maten | DN 100 · 125 · 160 · 180 · 250 · 315 · 355 p. 6 |
| Los wervelelement | ook DN 63, vanaf 8 m³/h p. 11 |
| Wervelelement | polystyreen (RAL 7038 in de massa of nat gelakt RAL 9010) of aluminium (naturel of gepoedercoat RAL 9010, alleen DN 250 · 315 · 355) p. 14 |
| Reducer / kast | reducer aluminium; aansluitkast verzinkt plaatstaal p. 14 |
| Aansluitingen | A · AF · D · E, op spiraal- of flexibele buis p. 2 |
| Opties | geperforeerde afdekplaat; volumestroomklep, bedienbaar vanuit de ruimte of aan de tuit; akoestische bekleding van de kast p. 13 |
Uitvoeringen en maten
Zeven maten, één vorm.
- DN 100
- DN 125
- DN 160
- DN 180
- DN 250
- DN 315
- DN 355
Op schaal naar de nominale diameter · DS 1175 E p. 6. Afmetingen per maat: aansluiting A/AF (p. 6) of D/E (p. 7).
AfwerkingKleur en materiaal
Polystyreen agaatgrijs RAL 7038 of wit RAL 9010; aluminium naturel of wit RAL 9010 (DN 250 – 355). (p. 14)
AansluitingReducer of kast
Reducer A of AF (met steunflens), of lage aansluitkast D of E met zijtuit. (p. 2)
In het plafondVlak of zichtbaar
In een gesloten verlaagd plafond, zichtbaar, of onzichtbaar boven een open rasterplafond (DS 1175 E p. 4). Aansluiting A vooral voor gesloten plafonds en boven rasterplafonds, E ook voor zichtbare montage (p. 2–3); van onderen ingeschoven en met één schroef vastgezet (p. 3).
Toepassingen
Waar hij thuishoort.
Commerciële en industriële ruimten met hoge eisen aan de luchtverdeling, zoals kantoren, scholen en ziekenhuizen (DS 1175 E p. 2), bij een uitblaashoogte van 2,2 tot 4,5 m (p. 4).
Wanneer niet: hangt het rooster hoger dan 4,5 m, kijk dan naar de DD-VG (uitblaashoogte 3 – 28 m, DS 4033 E p. 2) of de RA-V2 (2,8 – 15 m, DS 4122 E p. 2).
Verwant in de collectie
Dezelfde familie, een ander karakter.
| Type | Wat het is | Kern | Bron |
|---|---|---|---|
| RA-N | Radiaal wervelrooster, rond of vierkant front | twaalf stervormige schoepen, horizontaal radiaal door het Coanda-effect; 2,2 – 4,5 m | DS 4012 E p. 2–3, p. 12 |
| RL | Radiaal sleufrooster RL-Q2 / RL-R2 | sterk inducerende radiale stralen, vlak in het plafond of vrij hangend; 2,5 – 4,5 m, afhankelijk van de maat | DS 4186 E p. 2–3 |
| DD-VG | Verstelbaar wervelrooster met straalrichter | voor hoge hallen: horizontaal bij koelen, verticaal bij verwarmen; 3 – 28 m | DS 4033 E p. 2 |
