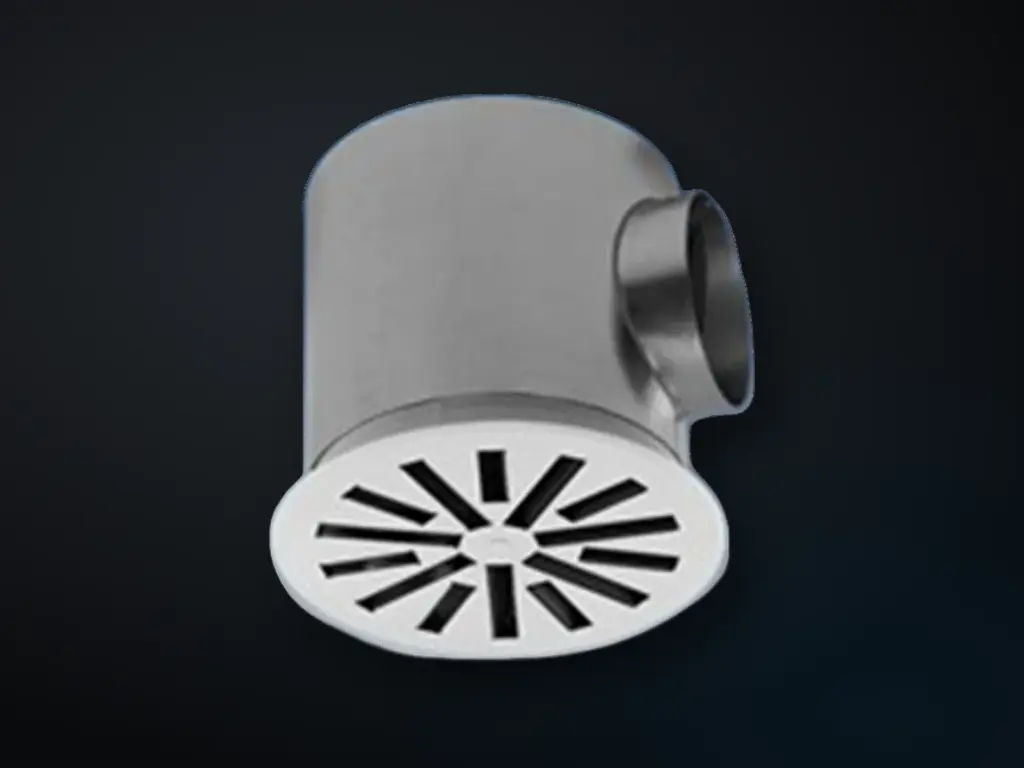

Hoe de RL-C werkt.
Een rond front met radiale sleuven dat horizontaal uitblaast; door de bladvorm werkt hetzelfde front vlak ingebouwd en vrij hangend.
Kernspecs (DS 4121 E 01.2018)
- Debiet 80 – 1 150 m³/h (p. 2)
- ΔT koelen −12 K (vlak) / −10 K (vrij hangend); verwarmen +10 K tot 3 m, +5 K daarboven (p. 2)
- Uitblaashoogte 2,5 – 4,5 m (375/470), 2,7 – 4,5 m (600/750) (p. 2)
- Front Ø 375 · 470 · 600 · 750 mm (p. 2)
- 4-, 3- of 2-zijdige uitblaas; ook als afzuigrooster (p. 4)
Toepassingen: comfortventilatie; rekenvoorbeelden fabriek en warenhuis (p. 6).
Krantz, RL-C2 radial slot outlet, DS 4121 E 01.2018.
Technische gegevens RL-C
- Uitblaashoogte
- 2,5 – 4,5 mp. 2
- Max. ΔT koelen
- −12 Kp. 2
- Debiet
- 80 – 1 150 m³/hp. 2
Krantz, RL-C2 radial slot outlet, DS 4121 E 01.2018.
Paginanummers zijn PDF-pagina's van de datasheet.
Download documenten
Lucht
| Kenmerk | Waarde · Bron |
|---|---|
| Debiet | 80 – 1 150 m³/h; Vmax 330 / 520 / 790 / 1 150 m³/h voor maat 375 / 470 / 600 / 750 p. 2 |
| Max. ΔT koelen | −12 K (plafondvlak), −10 K (vrij hangend) p. 2 |
| Max. ΔT verwarmen | +10 K tot 3 m, +5 K daarboven p. 2 |
| Uitblaashoogte | 2,5 – 4,5 m (375/470), 2,7 – 4,5 m (600/750) p. 2 |
Uitvoering
| Kenmerk | Waarde · Bron |
|---|---|
| Maten | rond front Ø 375, 470, 600, 750 mm p. 2 |
| Materialen en afwerking | element verzinkt plaatstaal gepoedercoat, front RAL 9010; bladen polycarbonaat PC GF 10 zwart of wit; kast verzinkt plaatstaal p. 8 |
| Aansluitingen | ronde kast (vrij hangend) of kubusvormige kast (plafondvlak) met zijtuit, optioneel klep p. 2 |
| Opties en varianten | 4-, 3- of 2-zijdige uitblaas door sleuven te sluiten; ook als afzuigrooster (bladen verwijderd), kast op verzoek binnen zwart p. 4 |
