Luchtprincipe
Van uitlaat tot leefzone.
Bij de uitlaat
Veel radiale sleuven, elk met een eigen gedraaide straal die sterk induceert. (DS 1146 E p. 5)
In de ruimte
Door de menging zakt de snelheid snel. De stroming gaat omhoog, met de thermiek mee, en de warme lucht verlaat de ruimte bij het plafond. (DS 1146 E p. 5)
Constructie

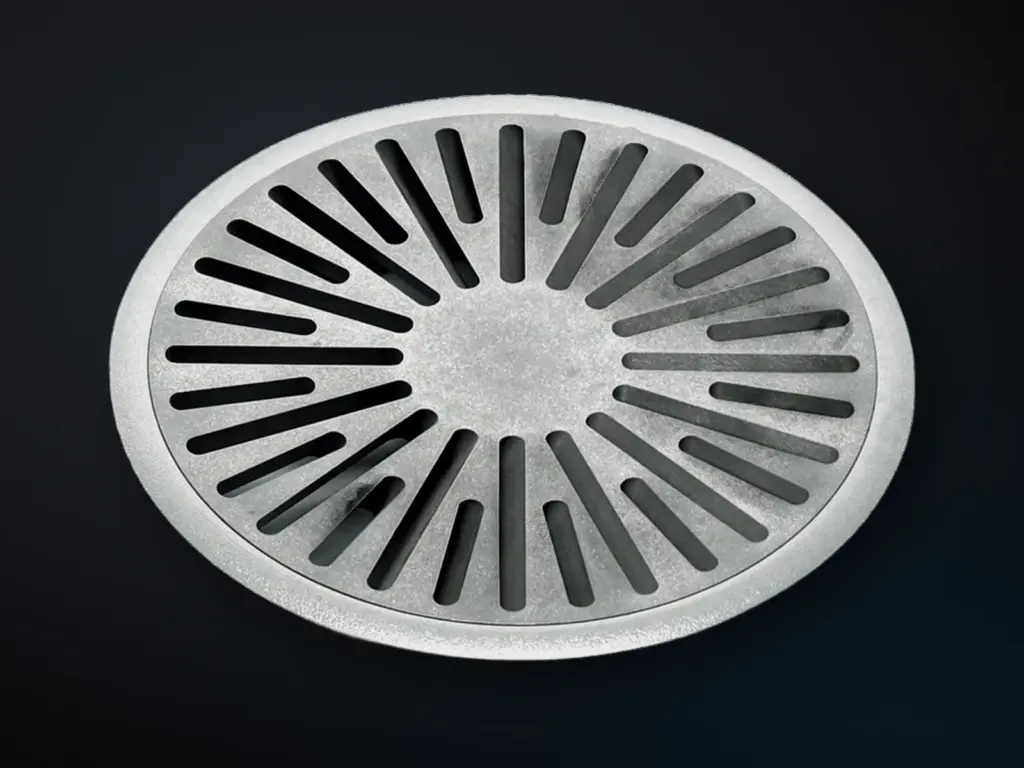

Een wervelelement met radiale sleuven, een verdeelkorf (eventueel met smoorklep) en een klemring met bevestiging, of een getrapte boring in de vloerplaat. Optioneel een aansluitkast. (DS 1146 E p. 2–3)
Technische gegevens DB-E
- Max. ΔT
- ±10 K toevoer – retourp. 5
- Debiet DN 150
- 20 – 50 m³/hp. 5
Krantz Components, Floor twist outlets DB-E, DS 1146 E 05.2015/1.
Paginanummers zijn PDF-pagina's van de datasheet.
Download documenten
Lucht
| Kenmerk | Waarde · Bron |
|---|---|
| Luchtverdeling | gedraaide, sterk inducerende stralen, opwaarts DS 1146 E p. 5 |
| Debiet DN 150 | 20 – 50 m³/h; in bezette zones max. 45 m³/h p. 5 |
| Debiet DN 200 | 50 – 180 m³/h; in bezette zones max. 150 m³/h p. 5 |
| Max. ΔT | ±10 K toevoer – retour p. 5 |
| Toevoertemperatuur | 18 – 30 °C p. 5 |
| Voorbeeld | DN 200 met korf VSD, 150 m³/h: 38 Pa, 39 dB(A) p. 10 |
| Worp | niet als getal; snelheidsprofielen in de datasheet p. 7 – 8 |
Uitvoering
| Kenmerk | Waarde · Bron |
|---|---|
| Maten | DN 150 · DN 200; kraag Ø 172 · 230 mm; aansluitkast 280 × 250 · 380 × 350 mm p. 3 |
| Materiaal | wervelelement polycarbonaat RAL 7037, of aluminium (DN 200); verdeelkorf polycarbonaat zwart of staal; kast verzinkt staal p. 12 |
| Belastbaarheid | 7,5 kN (DN 150, PC) · 5,6 kN (DN 200, PC) · 12 kN (DN 200, Al); klasse "heavy" volgens EN 13264 p. 5 |
| Aansluiting | direct uit het vloerplenum, of via aansluitkast met flexibele slang p. 2 |
| Opties | verdeelkorven VS/VSD, VK, VN/VND, VPD, VL; klemring, klauwbevestiging of klemmoer; vergrendeling (DN 200) p. 11 |
Uitvoeringen en maten

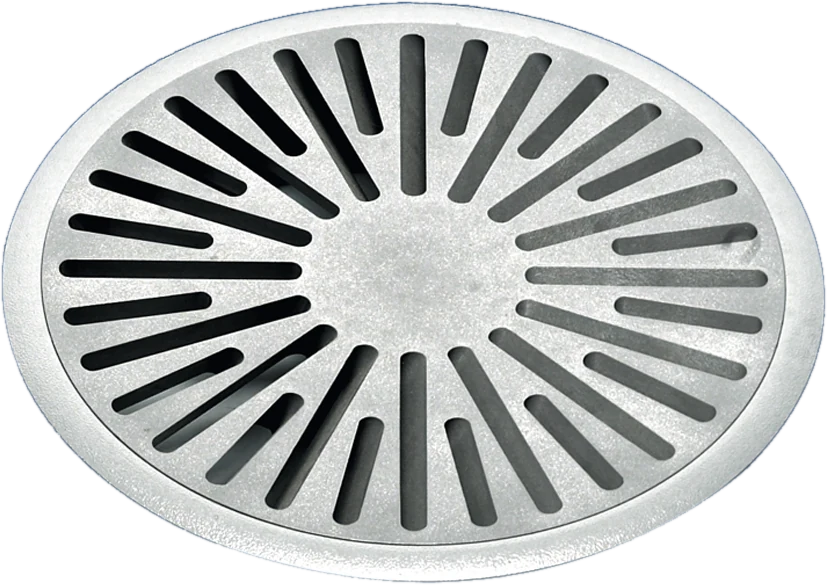

Twee maten, kunststof of aluminium.
- DN 150
- DN 200
DS 1146 E p. 3
Afwerking
polycarbonaat stofgrijs RAL 7037; DN 200 ook in aluminium (p. 12)
In de vloer
in de verhoogde vloer, met klemring of in een getrapte boring (p. 2–3)
Toepassingen
Waar hij thuishoort.
Kantoren, EDP- en controleruimten en vergaderruimten; de DN 200 voor grote debieten (DS 1146 E p. 10).
Krantz-referenties in Nederland: Schouwburg Kunstmin, Dordrecht; AEGON, Den Haag; WTC Schiphol; op de productpagina DB-E ook Chassé Theater, Breda en de Openbare Bibliotheek Amsterdam
Wanneer niet: Wil de gebruiker de straal zelf richten, kijk dan naar de DB-D (draaibaar, DS 4074e p. 5). Moet de lucht laag over de vloer uitstromen in plaats van omhoog, dan past de Q-B (verdringing, DS 4062 E p. 4).
Verwant in de collectie
Dezelfde familie, een ander karakter.
| Type | Wat het is | Kern | Bron |
|---|---|---|---|
| DB-D | Draaibaar vloerwervelrooster | schuine straal (ca. 30°), door de gebruiker te richten | DS 4074e p. 5 |
| BA-V | Verstelbaar vloerrooster | met een instelschijf om te schakelen tussen werveling en verdringing | DS 4047 E p. 2 |
| Q-B | Vloer-verdringingsrooster | lucht laag en radiaal over de vloer; tot 100 m³/h | DS 4062 E p. 2, p. 4 |
