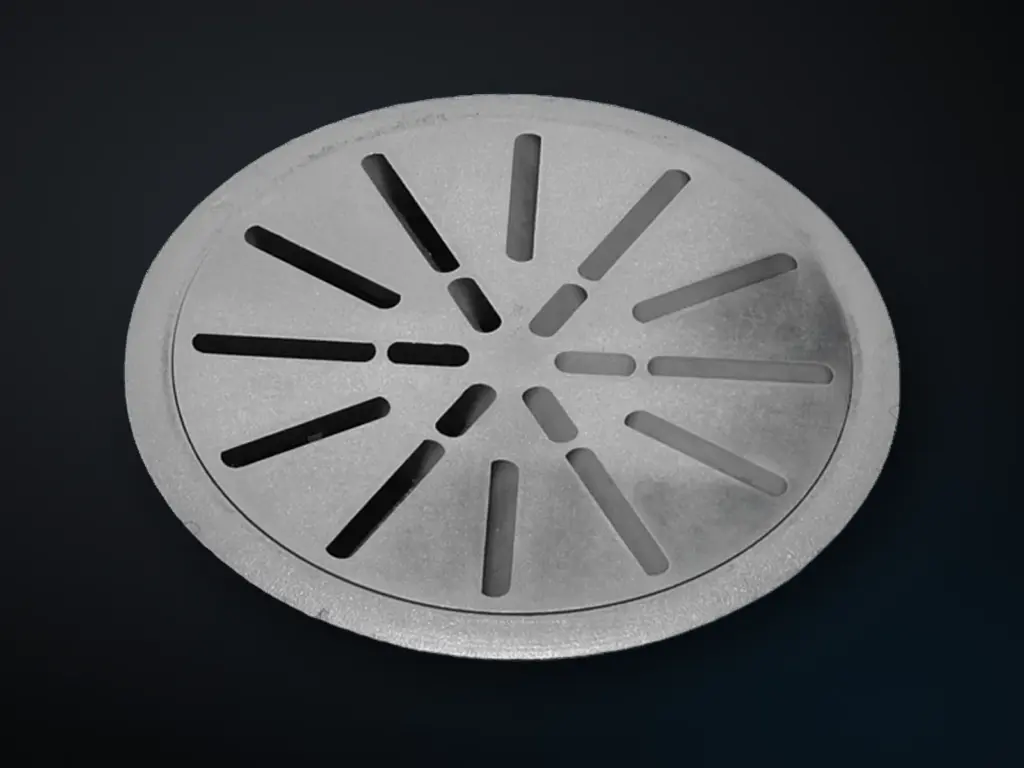

Hoe de BA-V werkt.
Eén vloerrooster dat met een instelschijf omschakelt van een verticale wervelstraal naar een zachte, radiale verdringingsstroom over de vloer.
Kernspecs (DS 4047 E 05.2015)
- Debiet 20 – 50 m³/h (p. 5)
- Wervelbedrijf ±10 K toevoer – retour, toevoer 18 – 30 °C; verdringing −1 tot −4 K toevoer – ruimte, toevoer ≥ 20 °C (p. 5)
- Bereik in verdringingsbedrijf 4 – 5 m (p. 5)
- DN 150, kraag Ø 172 mm; polycarbonaat RAL 7037 (p. 3, p. 6)
- Wervelbedrijf, 50 m³/h: 31 Pa, 23 dB(A); breukbelasting 7,5 kN (p. 4–5)
Toepassingen: commerciële ruimten met verhoogde vloer (p. 2). Krantz-referenties in Nederland: KLM Operations Control, Schiphol; Holland Casino’s (oude Peek-site)
Krantz, Adjustable floor outlet BA-V (BA-V-DN 150), DS 4047 E 05.2015.
Technische gegevens BA-V
- Max. ΔT koelen
- wervelbedrijf ±10 K toevoer–retourp. 5
- Debiet
- 20–50 m³/hp. 5
Krantz, Adjustable floor outlet BA-V (BA-V-DN 150), DS 4047 E 05.2015.
Paginanummers zijn PDF-pagina's van de datasheet.
Download documenten
Lucht
| Kenmerk | Waarde · Bron |
|---|---|
| Debiet | 20–50 m³/h p. 5 |
| Max. ΔT koelen | wervelbedrijf ±10 K toevoer–retour; verdringingsbedrijf −1 tot −4 K toevoer–ruimte (op 1,2 m) p. 5 |
| Toevoertemperatuur | wervelbedrijf 18–30 °C; verdringingsbedrijf ≥ 20 °C p. 5 |
| Indringdiepte / worp | bereikstraal verdringingsbedrijf 4–5 m p. 5 |
| Voorbeeld geluid en drukverlies | wervelbedrijf, 50 m³/h: 31 Pa, 23 dB(A) p. 4 |
Uitvoering
| Kenmerk | Waarde · Bron |
|---|---|
| Maten | DN 150; kraag Ø 172 mm p. 3 |
| Materialen en afwerking | uitblaaselement, klemring en korf polycarbonaat RAL 7037; aansluitkast verzinkt staal p. 6 |
| Aansluitingen | vloerplenum of aansluitkast met flexibele slang, optioneel klep met schuif bedienbaar vanuit ruimte p. 3 |
| Belastbaarheid | breukbelasting 7,5 kN p. 5 |
| Opties en varianten | korven VS/VSD en VK; klemmoer of klauwbevestiging p. 5 |
