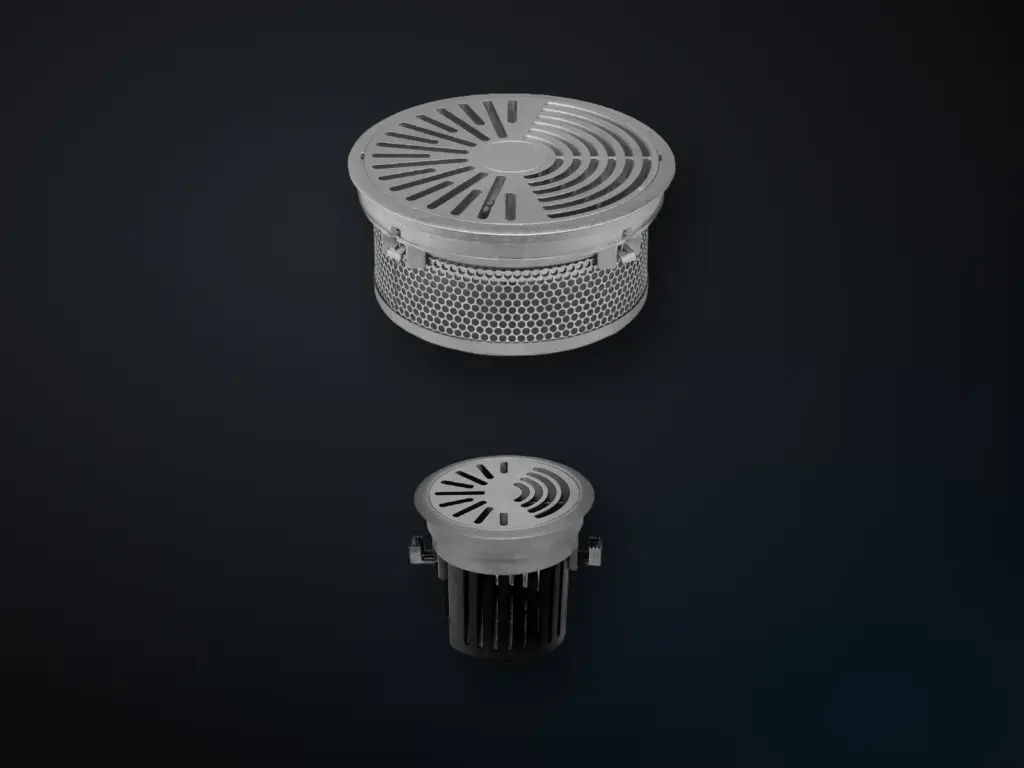

Hoe de DB-D werkt.

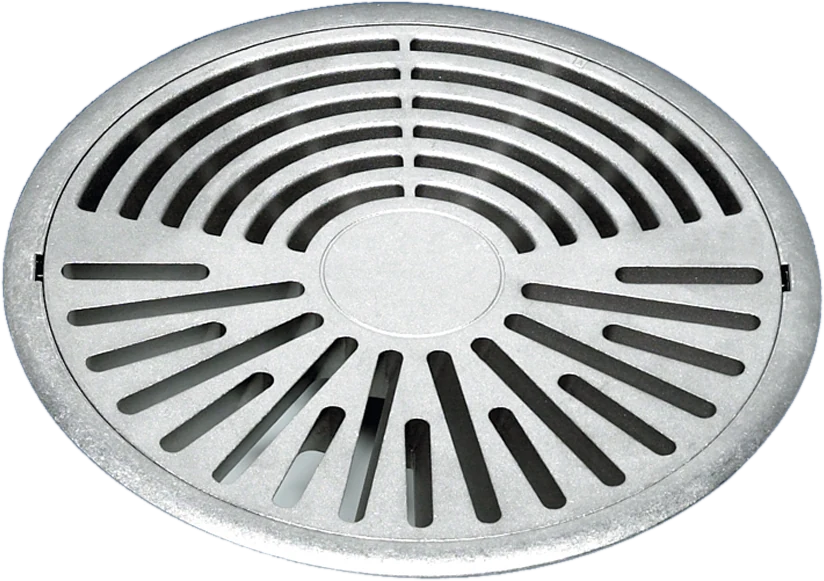

Door het rooster met de hand te draaien, richt je de schuine wervelstraal (ca. 30° uit de verticaal) naar je toe of van je af.
Kernspecs (DS 4074e 07.2025)
- Debiet DN 125: 20 – 59 m³/h (bezet max. 50 m³/h); DN 200: 50 – 180 m³/h (bezet max. 150 m³/h) (p. 9)
- Max. ΔT ±10 K toevoer – retour; toevoertemperatuur 18 – 30 °C (p. 9)
- Luchtsnelheid instelbaar, DN 125: < 0,1 tot ca. 0,3 m/s bij 1 per tegel (p. 5)
- Max. 4 × DN 125 of 1 × DN 200 per tegel 500 × 500 / 600 × 600 mm (p. 2)
- DN 125, 50 m³/h: 33 Pa, 31 dB(A) (p. 8)
- Belastbaarheid 5,5 kN (DN 125 PC) · 6,7 kN (DN 200 PC) · 20 kN (DN 200 Al) (p. 9)
Toepassingen: kantoorwerkplekken waar je de luchtstroom zelf wilt instellen; commerciële ruimten (p. 2). Krantz-referentie in Nederland: AEGON, Den Haag (oude Peek-site)
Krantz, Rotary floor twist outlet DB-D, DS 4074e 07.2025.
Technische gegevens DB-D
- Max. ΔT koelen
- max. ±10 K toevoer–retourp. 9
- Debiet
- DN 125: 20–60 m³/hp. 9
Krantz, Rotary floor twist outlet DB-D, DS 4074e 07.2025.
Paginanummers zijn PDF-pagina's van de datasheet.
Download documenten
Lucht
| Kenmerk | Waarde · Bron |
|---|---|
| Debiet | DN 125: 20–60 m³/h (bezet max. 50 m³/h); DN 200: 50–180 m³/h (bezet max. 150 m³/h) p. 9 |
| Max. ΔT koelen | max. ±10 K toevoer–retour p. 9 |
| Max. ΔT verwarmen | max. ±10 K toevoer–retour p. 9 |
| Toevoertemperatuur | 18–30 °C p. 9 |
| Luchtsnelheid instelbaar | DN 125 1 per tegel: < 0,1 tot ca. 0,3 m/s; 4 per tegel: tot ca. 0,55 m/s; DN 200: tot ca. 0,4 m/s p. 5 |
| Voorbeeld geluid en drukverlies | DN 125 VD, 50 m³/h: 33 Pa, 31 dB(A) p. 8 |
Uitvoering
| Kenmerk | Waarde · Bron |
|---|---|
| Maten | DN 125 en DN 200; max. 4× DN 125 of 1× DN 200 per tegel 500×500 / 600×600 mm p. 2 |
| Materialen en afwerking | wervelelement en klemring polycarbonaat RAL 7037, DN 200 ook aluminium p. 11 |
| Aansluitingen | vloerplenum of aansluitkast met flexibele slang p. 2 |
| Belastbaarheid | 5,5 kN (DN 125 PC), 6,7 kN (DN 200 PC), 20 kN (DN 200 Al) p. 9 |
| Opties en varianten | verdeelinzet VD (DN 125), korven VS/VSD, VK, VN/VND, VPD, VL (DN 200); draaiklauw (DN 125); logo in centrum DN 200 op aanvraag p. 9 |
