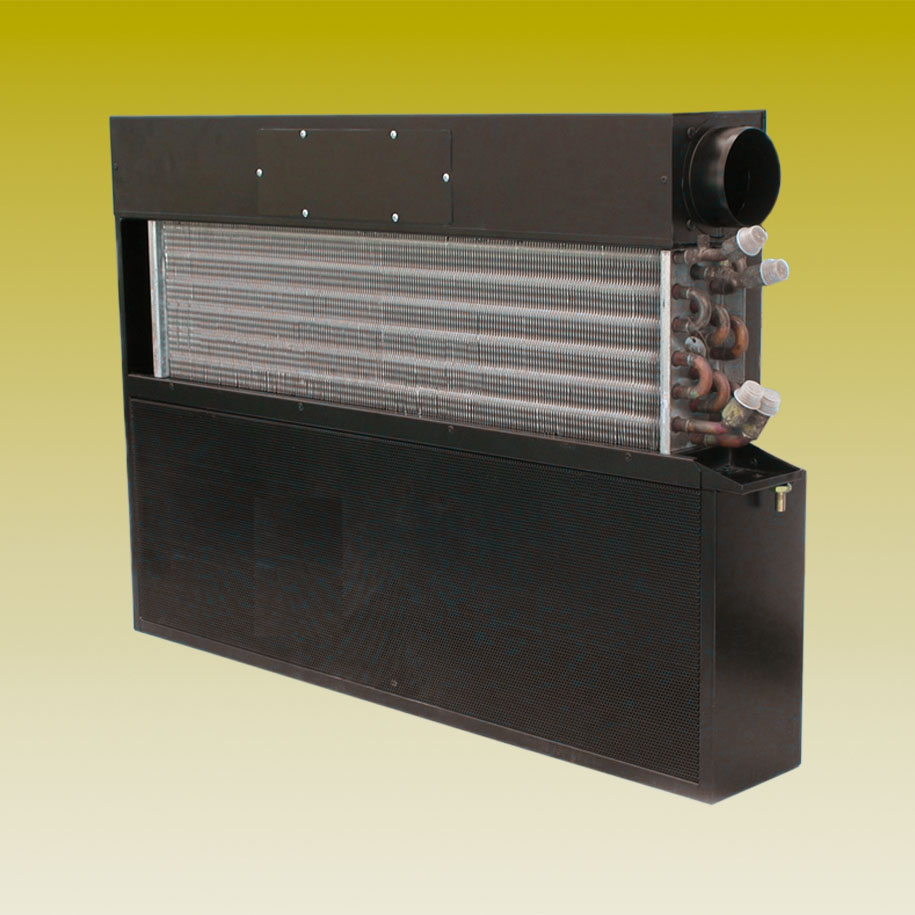

Hoe de IG-Q-SB werkt.
Een borstweringsunit die de gemengde lucht laag en langzaam als verdringingsstroom de ruimte in brengt.
Kernspecs (DS 4129 E 10.2007)
- Koelen 195 – 487 W per unit (32 – 59 W/m²) bij 170 Pa, ≤ 29 dB(A) (p. 4)
- Verwarmen 326 – 660 W bij 40/35 °C (p. 5)
- Primaire lucht 25 – 79 m³/h (p. 4)
- Breedte 800 · 1 000 · 1 200 mm (p. 4)
Toepassingen: gebouwen met borstweringen; kantoren (p. 2).
Krantz, Induction unit for displacement ventilation, for vertical parapet mounting, type IG-Q-SB, DS 4129 E 10.2007.
Technische gegevens IG-Q-SB
Krantz, Induction unit for displacement ventilation, for vertical parapet mounting, type IG-Q-SB, DS 4129 E 10.2007.
Paginanummers zijn PDF-pagina's van de datasheet.
Download documenten
Lucht
| Kenmerk | Waarde · Bron |
|---|---|
| Koelvermogen | totaal 195–487 W per unit = 32–59 W/m² vloer (Tabel 1, Δp 170 Pa, LWA ≤ 29 dB(A)); water 18/20 °C, secundaire lucht 24 °C, primaire lucht 20 °C p. 4 |
| Verwarmingsvermogen | 326–660 W (54–80 W/m²) bij 40/35 °C, lucht 22 °C, aanzuig bovenzijde (Tabel 2) p. 5 |
| Primaire luchthoeveelheid | 25–80 m³/h; mondstukken 6/7/8 mm p. 4 |
| Geluid en drukverlies | preselectie bij Δp 170 Pa en LWA ≤ 29 dB(A) p. 4 |
Uitvoering
| Kenmerk | Waarde · Bron |
|---|---|
| Maten | nominale breedte 800/1000/1200 mm; wisselaarbreedte 610/810/1010 mm; aansluitstomp Ø 79–124 mm p. 4 |
| Gewicht | ca. 22,0/25,5/29,0 kg p. 4 |
| Opties en varianten | secundaire aanzuig front of bovenzijde; 4-pijps standaard, 2-pijps (change-over) op aanvraag; zelfconvectie zonder primaire lucht 's nachts/weekend; condensafvoer p. 2 |
