Krantz Componenten

Inductie · Verdringingin doorsnede

IG-Q-SB

Inductie-unit voor verdringing, borstwering

blauw = koele toevoerlucht oranje = warme lucht

Beweeg door de lucht · klik voor een zachte verdringingsstroomTik voor een zachte verdringingsstroom

Een borstweringsunit die de gemengde lucht laag en langzaam als verdringingsstroom de ruimte in brengt.

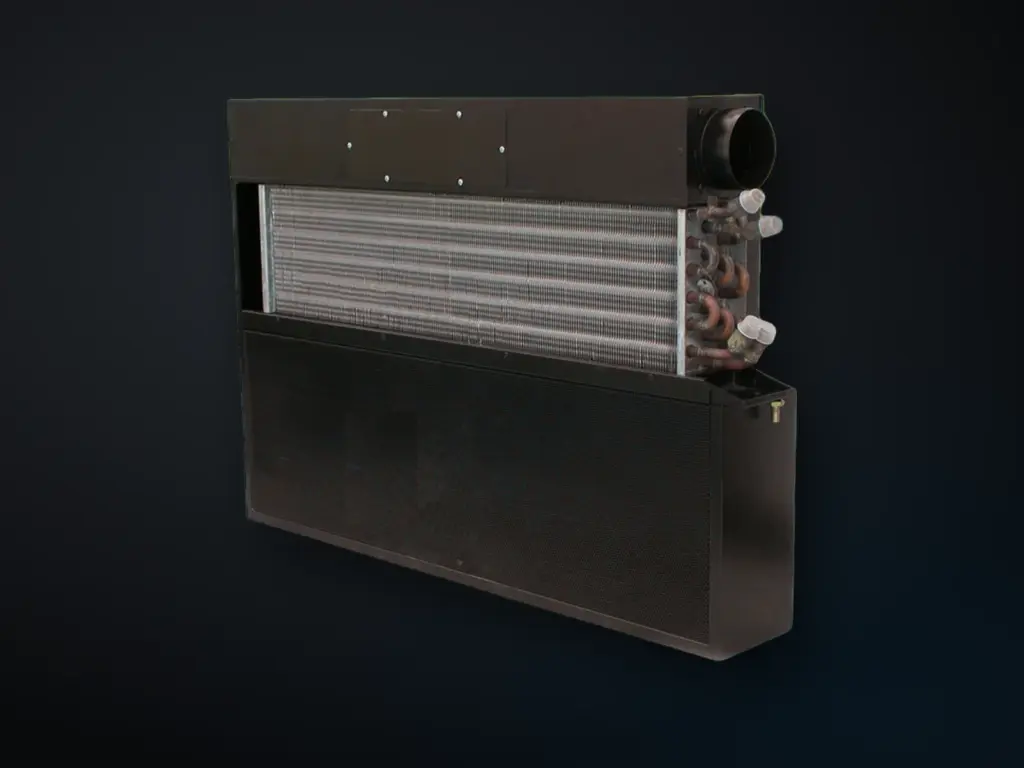

IG-Q-SB Inductie-unit voor verdringing, borstwering van Krantz
IG-Q-SBInductie · inductie
Verwarmingsvermogen
326–660 W (54–80 W/m²) bij 40/35 °C, lucht 22 °C, aanzuig bovenzijde (Tabel 2)p. 5
Primaire luchthoeveelheid
25–80 m³/h; mondstukken 6/7/8 mmp. 4
Bron · DS 4129 EKrantz, Induction unit for displacement ventilation, for vertical parapet mounting, type IG-Q-SB, DS 4129 E 10.2007

Gestileerde weergave, geen meting

Technische gegevens ↓

Hoe de IG-Q-SB werkt.

Een borstweringsunit die de gemengde lucht laag en langzaam als verdringingsstroom de ruimte in brengt.

Kernspecs (DS 4129 E 10.2007)

  • Koelen 195 – 487 W per unit (32 – 59 W/m²) bij 170 Pa, ≤ 29 dB(A) (p. 4)
  • Verwarmen 326 – 660 W bij 40/35 °C (p. 5)
  • Primaire lucht 25 – 79 m³/h (p. 4)
  • Breedte 800 · 1 000 · 1 200 mm (p. 4)

Toepassingen: gebouwen met borstweringen; kantoren (p. 2).

Krantz, Induction unit for displacement ventilation, for vertical parapet mounting, type IG-Q-SB, DS 4129 E 10.2007.

Technische gegevens IG-Q-SB

Krantz, Induction unit for displacement ventilation, for vertical parapet mounting, type IG-Q-SB, DS 4129 E 10.2007.

Paginanummers zijn PDF-pagina's van de datasheet.

Download documenten

CAD/BIM aanvragen

We sturen je de beschikbare CAD- of BIM-bestanden van de IG-Q-SB, of bellen je om te horen wat je precies nodig hebt.

We gebruiken je gegevens alleen om deze aanvraag af te handelen en bewaren ze niet op de website. Meer in onze privacyverklaring.

Lucht

Specificaties van de IG-Q-SB met bron per waarde · Lucht
KenmerkWaarde · Bron
Koelvermogen totaal 195–487 W per unit = 32–59 W/m² vloer (Tabel 1, Δp 170 Pa, LWA ≤ 29 dB(A)); water 18/20 °C, secundaire lucht 24 °C, primaire lucht 20 °C p. 4
Verwarmingsvermogen 326–660 W (54–80 W/m²) bij 40/35 °C, lucht 22 °C, aanzuig bovenzijde (Tabel 2) p. 5
Primaire luchthoeveelheid 25–80 m³/h; mondstukken 6/7/8 mm p. 4
Geluid en drukverlies preselectie bij Δp 170 Pa en LWA ≤ 29 dB(A) p. 4

Uitvoering

Specificaties van de IG-Q-SB met bron per waarde · Uitvoering
KenmerkWaarde · Bron
Maten nominale breedte 800/1000/1200 mm; wisselaarbreedte 610/810/1010 mm; aansluitstomp Ø 79–124 mm p. 4
Gewicht ca. 22,0/25,5/29,0 kg p. 4
Opties en varianten secundaire aanzuig front of bovenzijde; 4-pijps standaard, 2-pijps (change-over) op aanvraag; zelfconvectie zonder primaire lucht 's nachts/weekend; condensafvoer p. 2
