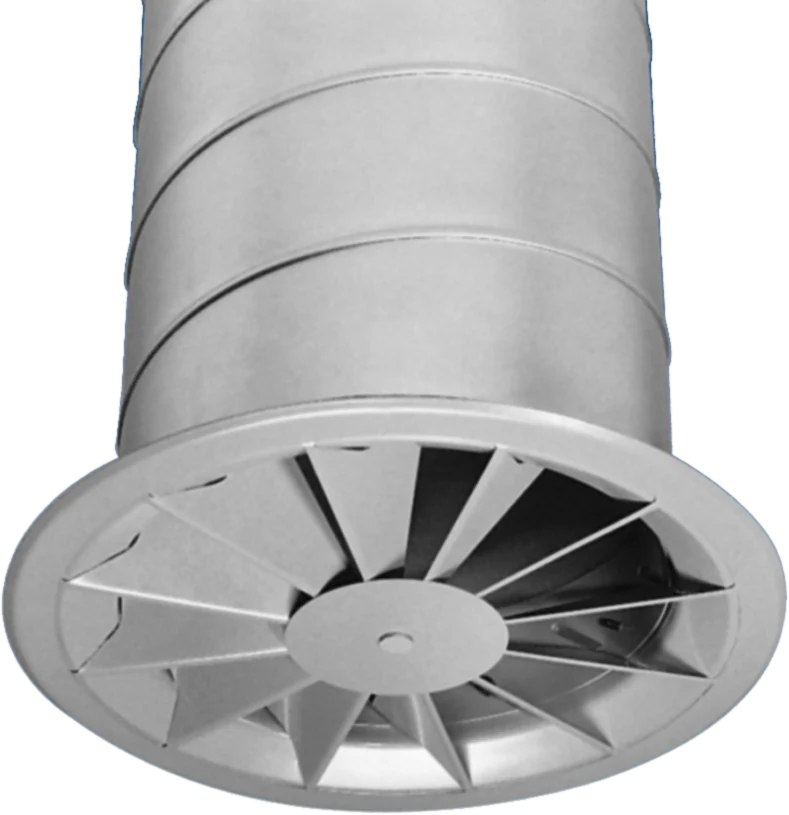

Hoe de RA-V werkt.
Een radiaal wervelrooster met verticaal verschuifbare leidring: boven blaast hij horizontaal (koelen), omlaag gedraaid gaat de lucht verticaal (verwarmen).
Kernspecs (DS 4063 E 04.2013)
- Debiet 220 – 5 500 m³/h (p. 3)
- ΔT koelen −12 K; verwarmen +15 K (DN 200: +12 K) (p. 3)
- Uitblaashoogte 2,5 – 13 m, afhankelijk van maat en debiet (p. 11)
- Maten DN 200 · 224 · 250 · 315 · 355 · 400 · 500 (p. 2)
- Handmatig of met servomotor; rond of vierkant front (p. 2)
Toepassingen: commercieel en industrieel; referentiefoto’s hotelvergaderzaal en restaurant (p. 3).
Krantz, Adjustable radial outlet RA-V, DS 4063 E 04.2013.
Technische gegevens RA-V
- Uitblaashoogte
- 2,5 – 13 mp. 11
- Max. ΔT koelen
- −12 Kp. 3
- Debiet
- 220 – 5 500 m³/hp. 3
Krantz, Adjustable radial outlet RA-V, DS 4063 E 04.2013.
Paginanummers zijn PDF-pagina's van de datasheet.
Download documenten
Lucht
| Kenmerk | Waarde · Bron |
|---|---|
| Debiet | 220 – 5 500 m³/h; per maat DN 200 220 – 800 m³/h t/m DN 500 1 600 – 5 510 m³/h p. 3 |
| Max. ΔT koelen | −12 K p. 3 |
| Max. ΔT verwarmen | +15 K (tabel: DN 200 +12 K) p. 3 |
| Uitblaashoogte | 2,5 – 13 m afhankelijk van maat en debiet (DN 200 2,5 – 6 m … DN 500 4 – 13 m) p. 11 |
Uitvoering
| Kenmerk | Waarde · Bron |
|---|---|
| Maten | 7 maten: DN 200, 224, 250, 315, 355, 400, 500; slag leidring 16 – 36 mm p. 2 |
| Materialen en afwerking | rooster gelakt plaatstaal; aansluitkast verzinkt plaatstaal p. 11 |
| Aansluitingen | direct op ronde buis (EN 1506), op rechthoekig kanaal via tuit (door derden), of aansluitkast met zijtuit (glad of met lipafdichting) p. 2 |
| Opties en varianten | handmatig (nokken) of met servomotor; rond of vierkant front (met contactrand of 90°-opstand); volumestroomklep; akoestische bekleding p. 2 |
Je gastvrouw
Vertel Pia over je ruimte.
Pia is de digitale gastvrouw van Peek. Beschrijf je zaal of gebouw, dan laat ze de Krantz-componenten zien die passen.
Ik ben Pia. Zal ik je rondleiden?
Pia is een AI-avatar, geen mens.
met geluid en microfoon
Tijdens het gesprek lopen je beeld en geluid via Runway in de Verenigde Staten; daar gelden soepeler privacyregels dan hier. Runway heeft ons schriftelijk laten weten de gesprekken niet te gebruiken om AI te trainen, en wij laten de opname en het transcript na een maand automatisch wissen. Door op start te klikken geef je toestemming voor die doorgifte; je kunt het gesprek op elk moment stoppen (zie de privacyverklaring).
Niet live. Pia start pas als je op de knop klikt.
Klik in het venster van Pia op de startknop. Je browser vraagt dan om je microfoon.
Liever gebeld? Laat je naam en nummer achter, dan bellen we je terug. Of chat met Pia via de knop rechtsonder.
Of bel ons: +31 (0)73 820 02 88

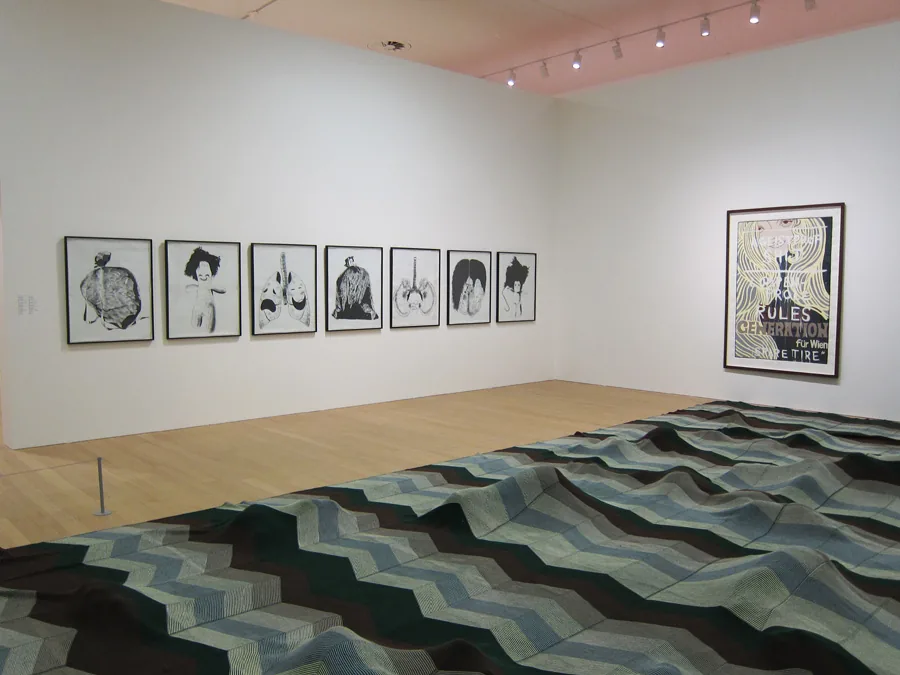

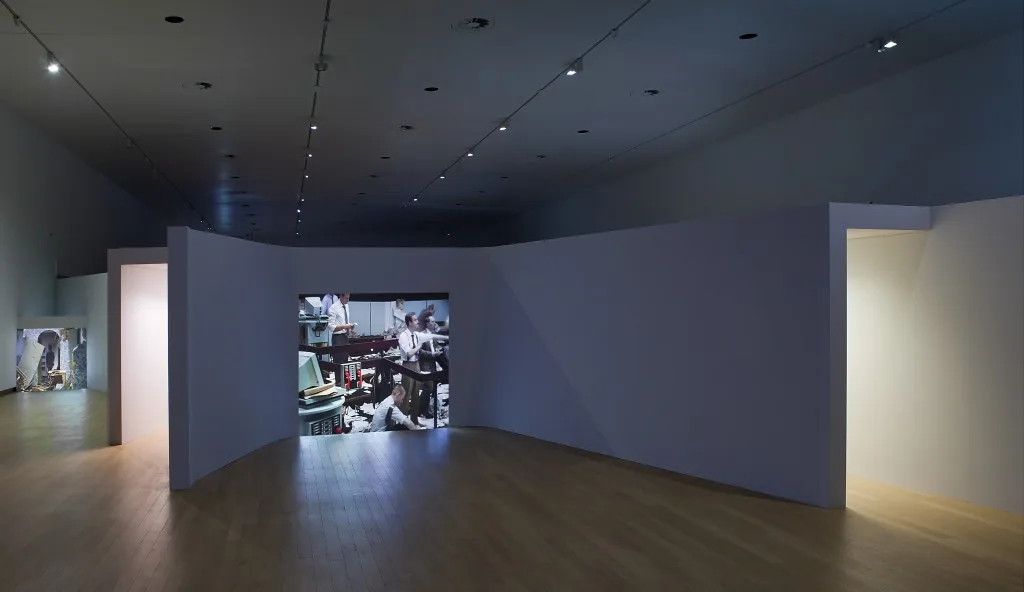

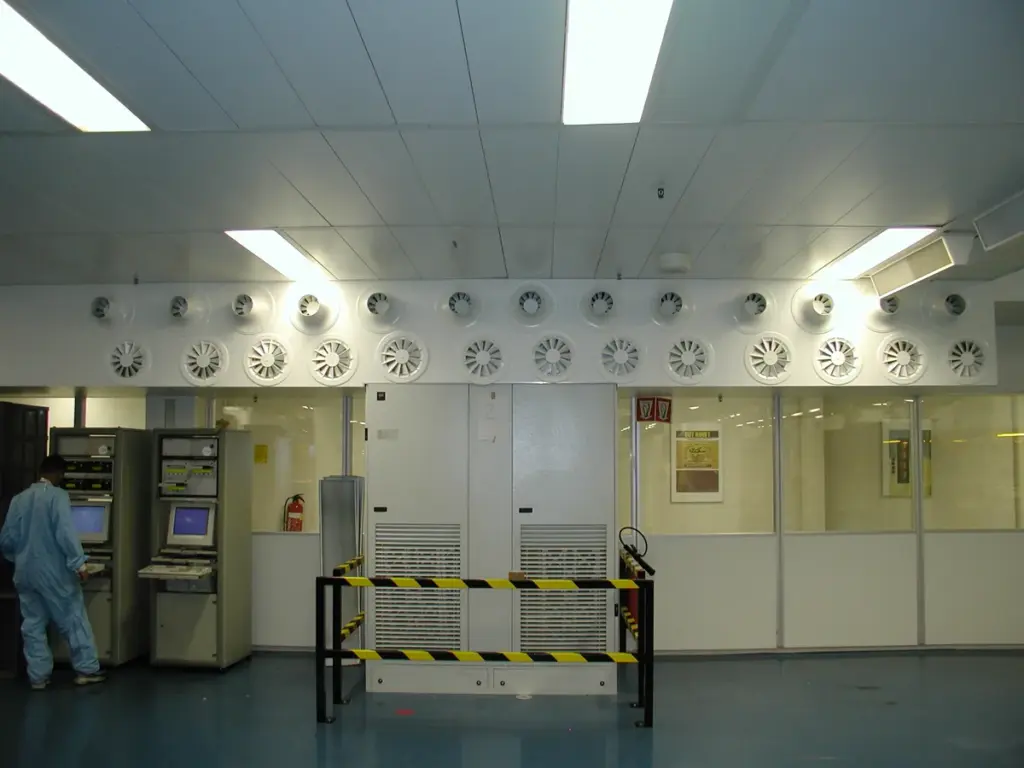

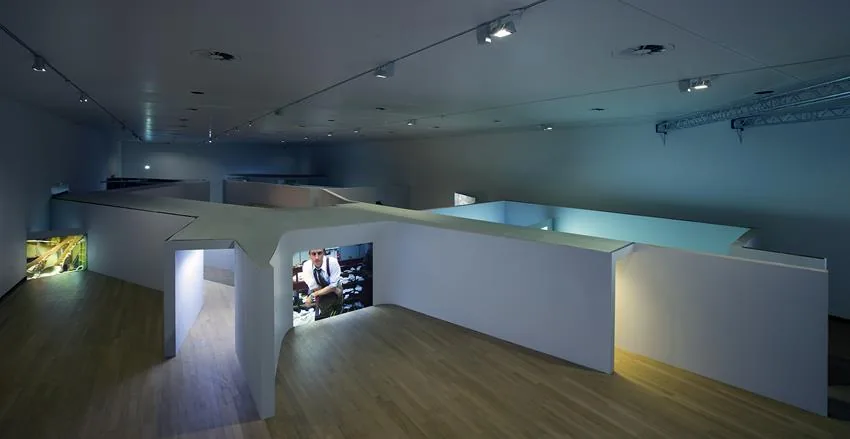

Toegepast in
