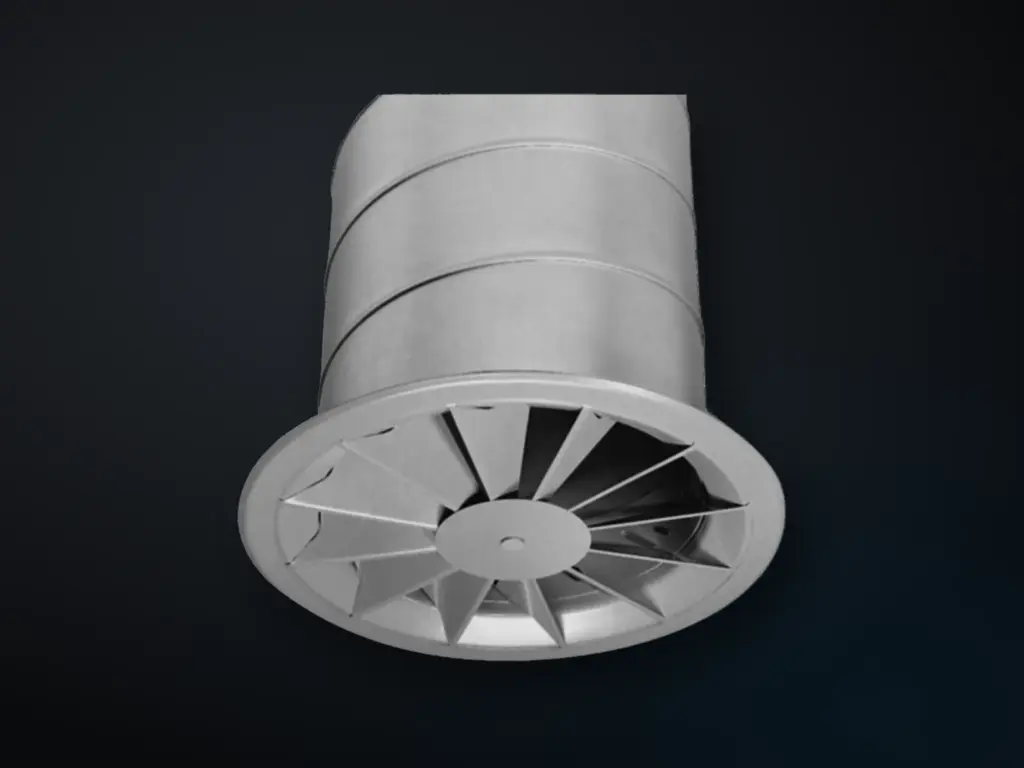

Hoe de RA-V werkt.
Een radiaal wervelrooster met verticaal verschuifbare leidring: boven blaast hij horizontaal (koelen), omlaag gedraaid gaat de lucht verticaal (verwarmen).
Kernspecs (DS 4063 E 04.2013)
- Debiet 220 – 5 500 m³/h (p. 3)
- ΔT koelen −12 K; verwarmen +15 K (DN 200: +12 K) (p. 3)
- Uitblaashoogte 2,5 – 13 m, afhankelijk van maat en debiet (p. 11)
- Maten DN 200 · 224 · 250 · 315 · 355 · 400 · 500 (p. 2)
- Handmatig of met servomotor; rond of vierkant front (p. 2)
Toepassingen: commercieel en industrieel; referentiefoto’s hotelvergaderzaal en restaurant (p. 3).
Krantz, Adjustable radial outlet RA-V, DS 4063 E 04.2013.
Technische gegevens RA-V
- Uitblaashoogte
- 2,5 – 13 mp. 11
- Max. ΔT koelen
- −12 Kp. 3
- Debiet
- 220 – 5 500 m³/hp. 3
Krantz, Adjustable radial outlet RA-V, DS 4063 E 04.2013.
Paginanummers zijn PDF-pagina's van de datasheet.
Download documenten
Lucht
| Kenmerk | Waarde · Bron |
|---|---|
| Debiet | 220 – 5 500 m³/h; per maat DN 200 220 – 800 m³/h t/m DN 500 1 600 – 5 510 m³/h p. 3 |
| Max. ΔT koelen | −12 K p. 3 |
| Max. ΔT verwarmen | +15 K (tabel: DN 200 +12 K) p. 3 |
| Uitblaashoogte | 2,5 – 13 m afhankelijk van maat en debiet (DN 200 2,5 – 6 m … DN 500 4 – 13 m) p. 11 |
Uitvoering
| Kenmerk | Waarde · Bron |
|---|---|
| Maten | 7 maten: DN 200, 224, 250, 315, 355, 400, 500; slag leidring 16 – 36 mm p. 2 |
| Materialen en afwerking | rooster gelakt plaatstaal; aansluitkast verzinkt plaatstaal p. 11 |
| Aansluitingen | direct op ronde buis (EN 1506), op rechthoekig kanaal via tuit (door derden), of aansluitkast met zijtuit (glad of met lipafdichting) p. 2 |
| Opties en varianten | handmatig (nokken) of met servomotor; rond of vierkant front (met contactrand of 90°-opstand); volumestroomklep; akoestische bekleding p. 2 |
