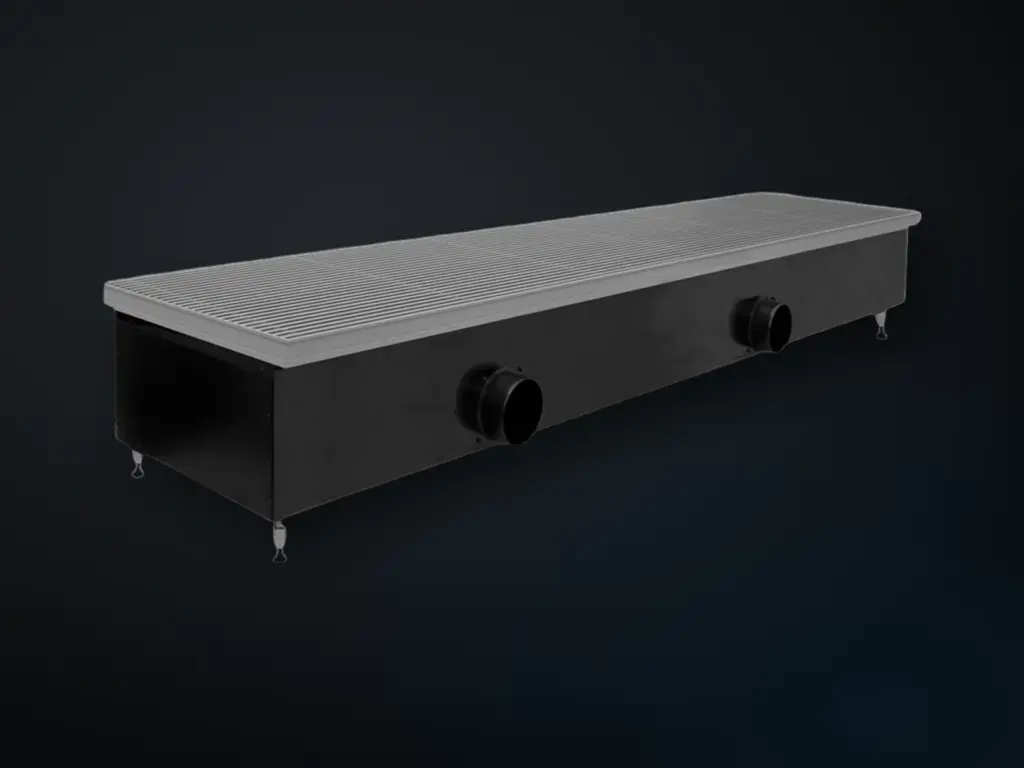

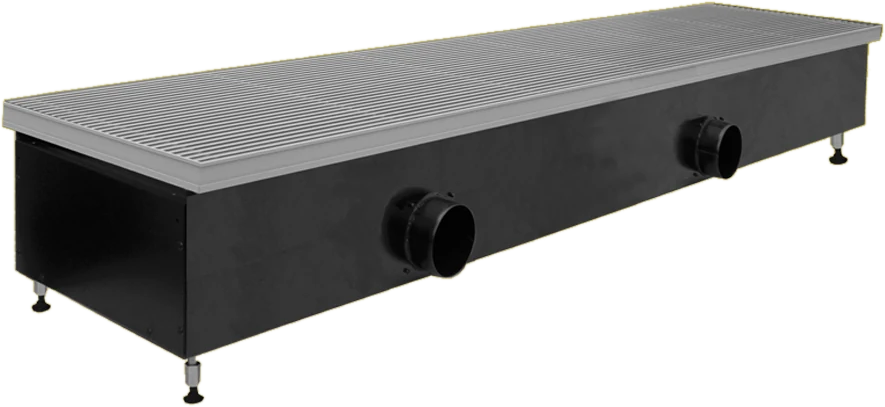

Hoe de Q-BR werkt.
Een lange vloerunit langs de gevel. De lucht mengt eerst opwaarts met de warme gevellucht en stroomt daarna als koele laag over de vloer de ruimte in.
Kernspecs (DS 4169 E 12.2010)
- Debiet tot 200 m³/(h·m) (p. 2)
- ΔT toevoer – ruimte −1 tot −6 K; bereik tot 6 m (p. 2)
- Lengte 800 – 1 900 mm; diepte 140 – 340 mm; hoogte 190 mm (p. 4)
- 2 × DN 100, 100 m³/(h·m): 21 dB(A), 7 Pa (p. 3)
- Puntlast 1,5 kN; gelijkmatig 3,0 kN/m² (p. 2)
Toepassingen: commerciële ruimten met verhoogde vloer of vloerplenum, langs de gevel (p. 2).
Krantz, Rectangular floor displacement outlet Q-BR, DS 4169 E 12.2010.
Technische gegevens Q-BR
- Max. ΔT koelen
- toevoer–ruimte −1 tot −6 Kp. 2
- Debiet
- tot 200 m³/(h·m)p. 2
Krantz, Rectangular floor displacement outlet Q-BR, DS 4169 E 12.2010.
Paginanummers zijn PDF-pagina's van de datasheet.
Download documenten
Lucht
| Kenmerk | Waarde · Bron |
|---|---|
| Debiet | tot 200 m³/(h·m) p. 2 |
| Max. ΔT koelen | toevoer–ruimte −1 tot −6 K p. 2 |
| Indringdiepte / worp | bereik tot 6 m van de uitlaat p. 2 |
| Voorbeeld geluid en drukverlies | 2× DN 100, 100 m³/(h·m): 21 dB(A), 7 Pa; 2× DN 125, 200 m³/(h·m) [200]: 33 dB(A), 14 Pa p. 3 |
Uitvoering
| Kenmerk | Waarde · Bron |
|---|---|
| Maten | lengte 800–1 900 mm (standaard 1 200); diepte 140/180/260/340 mm (standaard 260); hoogte 190 mm (130 mm bij onderaansluiting) p. 4 |
| Materialen en afwerking | behuizing verzinkt staal RAL 7024; rooster en draagframe aluminium naturel geanodiseerd p. 4 |
| Aansluitingen | 2× DN 100 of 2× DN 125, voor of onder p. 4 |
| Belastbaarheid | puntlast 1,5 kN op 200×200 mm; gelijkmatig 3,0 kN/m² p. 2 |
| Opties en varianten | lamellenrooster, kruisrooster of oprolbaar rooster; enkel- of tweezijdige uitblaas p. 4 |
