Luchtprincipe
Van uitlaat tot leefzone.
Bij de uitlaat
Draaibare cilindrische elementen, elk met twee straalkanalen, vormen een rij van vele losse stralen. (DS 4082e p. 2)
In de ruimte
Die stralen induceren sterk. Hun richting stel je per element in: tweezijdig over 0 – 20° of 0 – 40°, eenzijdig, of gesloten. (DS 4082e p. 2–3, p. 14)
Constructie

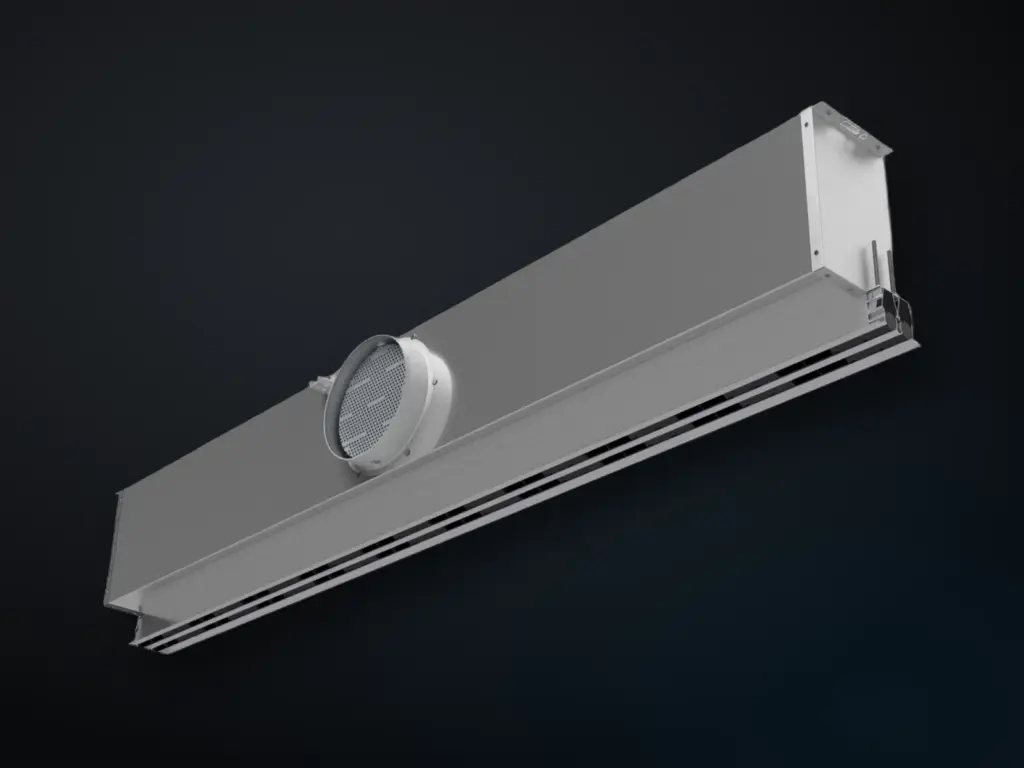

Een aluminium profiel, als contactrand of als plafonddraagprofiel, met het lineaire element van draaibare cilinders. Daarboven een aansluitkast met tuit, optioneel met klep en isolatie, en een eindophanging. (DS 4082e p. 4–6)
Rookproef
Luchtstroming in het lab van Krantz.
Werkelijke rookproef in het stromingslab van Krantz: zo stroomt de lucht uit de IN-V.
Technische gegevens IN-V
- Uitblaashoogte
- IN-V2 2,7 – 5 mp. 2
- Max. ΔT koelen
- −10 Kp. 2
- Debiet IN-V2
- 40 – 400 m³/(h·m)p. 13
Krantz Components, Adjustable induction outlet IN-V, DS 4082e 04.2024.
Paginanummers zijn PDF-pagina's van de datasheet.
Download documenten
Lucht
| Kenmerk | Waarde · Bron |
|---|---|
| Luchtverdeling | mengventilatie met sterk inducerende enkelstralen; richting per element instelbaar DS 4082e p. 2 |
| Debiet IN-V2 | 40 – 400 m³/(h·m), 1- tot 4-rijig p. 13 |
| Debiet IN-V3 | 10 – 60 m³/(h·m) p. 13 |
| Max. ΔT koelen | −10 K p. 2 |
| Max. ΔT verwarmen | +6 K p. 2 |
| Uitblaashoogte | IN-V2 2,7 – 5 m; IN-V3 2,5 – 3,5 m p. 2 |
| Voorbeeld | IN-V2 2-rijig, 1 350 mm, 210 m³/(h·m): ≈ 37 dB(A), 32 Pa p. 9 |
| Indringdiepte | niet als getal opgegeven |
Uitvoering
| Kenmerk | Waarde · Bron |
|---|---|
| Lengtes | 1 050 · 1 200 · 1 350 · 1 500 mm (andere op aanvraag) p. 13 |
| Elementbreedte | IN-V2 28 mm per rij (1 – 4 rijen); IN-V3 15 mm (1 rij) p. 2, p. 4 |
| Instelling | Z1 – Z4: tweezijdig 0 – 20° of 0 – 40°, eenzijdig; ook gesloten p. 14 |
| Materiaal | profiel aluminium, naturel geanodiseerd of RAL 9010; element polycarbonaat zwart (≈ RAL 9005) of wit; kast verzinkt plaatstaal p. 13 |
| Aansluiting | aansluitkast met ronde zijtuit, met of zonder afdichting; blindelementen zonder kast voor doorlopende lijnen p. 3 |
| Opties | hoekstukken; element vanuit de ruimte te monteren (IN-V2); klep; isolatie; ook als afzuigrooster p. 14 |
Uitvoeringen en maten
Twee typen, vier lengtes, tot vier rijen.

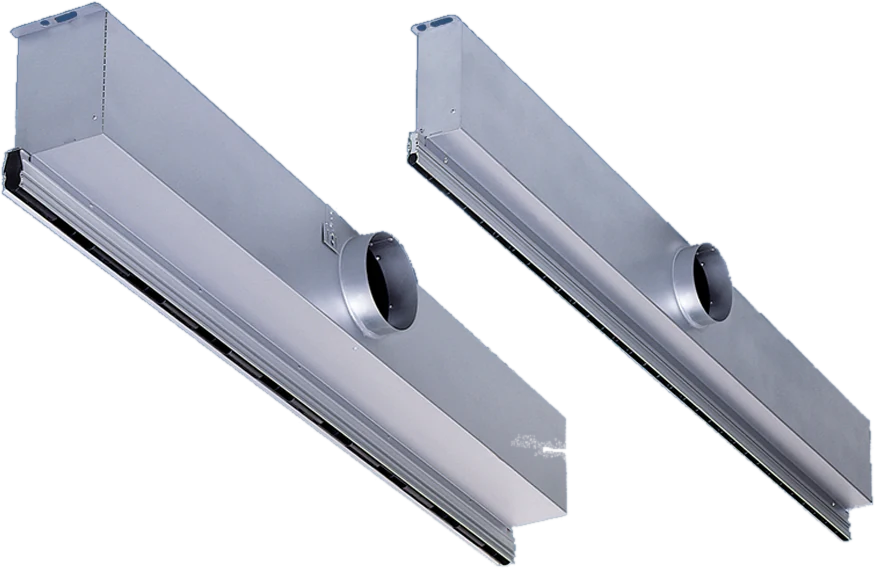

IN-V2 1-rijig · 2-rijig · 3-rijig · 4-rijig (28 mm per rij) · IN-V3 1-rijig (15 mm) (DS 4082e p. 13)
Bij bestellen
lengtes 1 050 · 1 200 · 1 350 · 1 500 mm en het debiet per meter van dat type (p. 13).
Afwerking
profiel naturel geanodiseerd of RAL 9010; element zwart of wit (p. 13)
In het plafond
in verlaagde metalen en gipsplaatplafonds, met plafonddraagprofiel of vlak contactprofiel (DS 4082e p. 2, p. 4–6). Voor plafondpanelen bestaat een extra profiel, de IN-V XTRA (So-DS 4082 E 01.2017 p. 1–2).
Toepassingen
Waar hij thuishoort.
Commerciële ruimten waar de luchtverdeling onopvallend in het plafond moet opgaan, vooral met de smalle IN-V3 (DS 4082e p. 2).
Krantz-referenties in Nederland: De Nobel, Leiden (IN-V2); Shell, Rijswijk (IN-V); SNS Reaal, Utrecht (IN-V2); Slotervaart Ziekenhuis, Amsterdam (IN-V2 in stucplafond)
Wanneer niet: Bij een uitblaashoogte boven 5 m past de IN-N6 (4 – 7 m, vaste uitblaasrichting, DS 1125 E p. 2).
