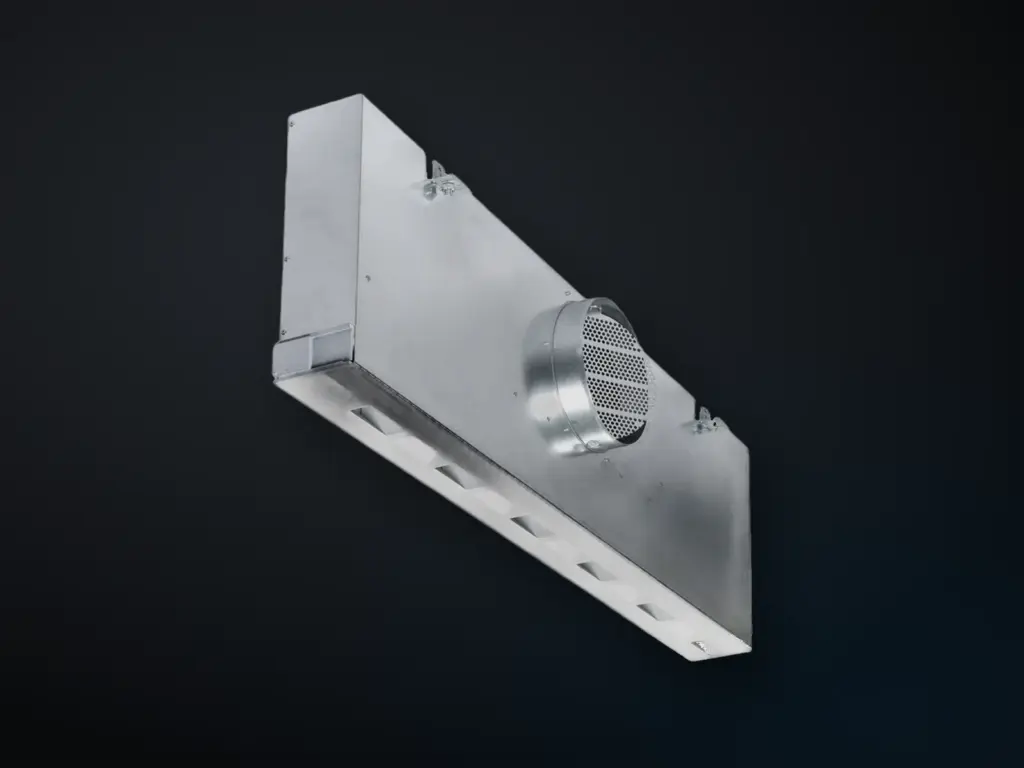

Hoe de IN-N6 werkt.
Een lijnrooster met kanaaltjes onder 45°, om en om naar links en rechts. Zo ontstaan veel dunne, sterk inducerende stralen die de leefzone tochtvrij doorspoelen.
Kernspecs (DS 1125 E 04.2013)
- Debiet 100 – 300 m³/(h·m) (p. 2)
- ΔT koelen −10 K; verwarmen +6 K (p. 6)
- Uitblaashoogte 4 – 7 m (p. 2)
- Lengtes 1 000 · 1 200 · 1 600 mm; zichtbreedte 90 mm (p. 3)
- Rekenvoorbeeld kantoor, 1 200 mm: ≈ 27 dB(A), ≈ 26 Pa (p. 5)
Toepassingen: commerciële gebouwen met 4 – 7 m uitblaashoogte; rekenvoorbeelden kantoor en museum (p. 2, p. 5).
Krantz, Induction outlet IN-N6 with preset discharge direction, DS 1125 E 04.2013.
Rookproef
Luchtstroming in het lab van Krantz.
Werkelijke rookproef in het stromingslab van Krantz: zo stroomt de lucht uit de IN-N6.
Technische gegevens IN-N6
- Uitblaashoogte
- 4 – 7 mp. 2
- Max. ΔT koelen
- −10 Kp. 6
- Debiet
- 100 – 300 m³/(h·m)p. 2
Krantz, Induction outlet IN-N6 with preset discharge direction, DS 1125 E 04.2013.
Paginanummers zijn PDF-pagina's van de datasheet.
Download documenten
Lucht
| Kenmerk | Waarde · Bron |
|---|---|
| Debiet | 100 – 300 m³/(h·m) p. 2 |
| Max. ΔT koelen | −10 K p. 6 |
| Max. ΔT verwarmen | +6 K p. 6 |
| Uitblaashoogte | 4 – 7 m p. 2 |
| Voorbeeld geluid en drukverlies | rekenvoorbeeld kantoor, lengte 1 200 mm zonder kastisolatie: ≈27 dB(A), ≈26 Pa p. 5 |
Uitvoering
| Kenmerk | Waarde · Bron |
|---|---|
| Maten | nominale lengtes 1 000, 1 200, 1 600 mm; zichtbreedte 90 mm p. 3 |
| Materialen en afwerking | uitblaaselement polystyreen (in massa ≈RAL 9005 of nat gelakt); kast verzinkt plaatstaal p. 7 |
| Aansluitingen | aansluitkast met ronde zijtuit en ophangbeugels p. 2 |
| Opties en varianten | impulsregelaar (vrije doorlaat 0 – 100% per zijde, ook eenzijdig bij half debiet); volumestroomklep; akoestische bekleding; blindprofielen p. 3 |
