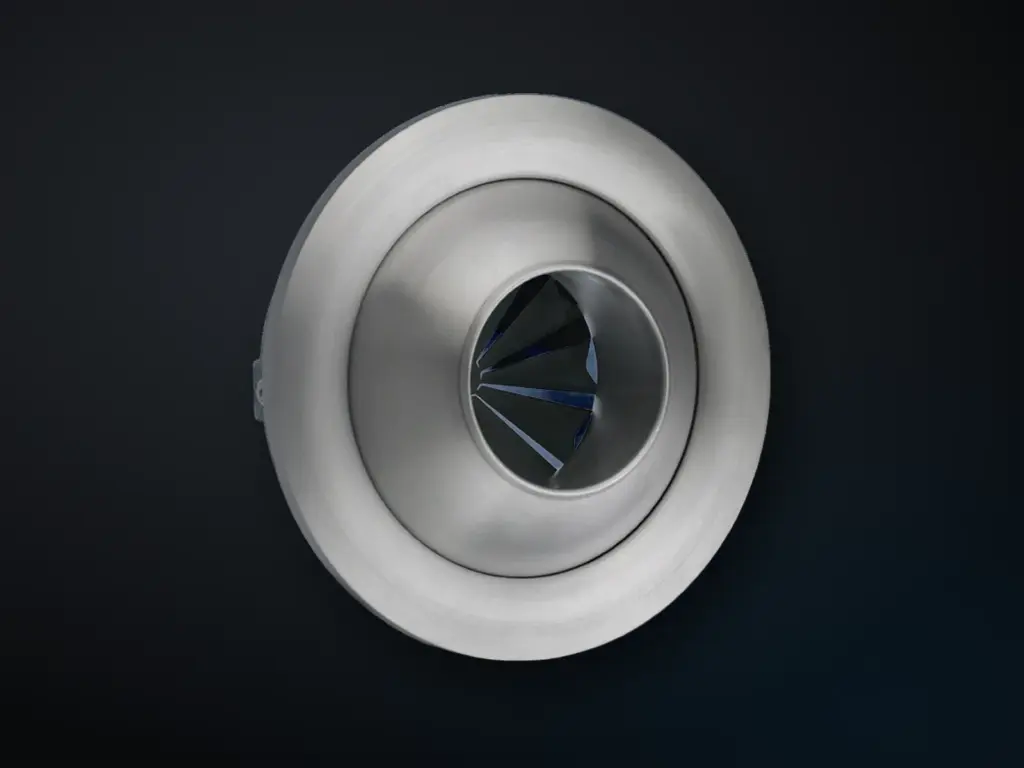

Hoe de DW-V2-DR werkt.
De DW-V2 met een onzichtbaar twist-element aan de inlaat. De straal draait en de worp is ongeveer de helft, voor ruimten waar een gewone nozzle te ver reikt.
Kernspecs (DS 1235e 10.2025)
- Debiet 35 – 1 850 m³/h, DN 80 – DN 300 (tabel 1, p. 2); de kenmerkenlijst p. 15 noemt tot 1 550 m³/h
- Worp tot ca. 17 m (p. 3)
- ΔT koelen −8 K; verwarmen +6 K (p. 3)
- Min. montagehoogte 2,8 m (DN 80) tot 4,5 m (DN 300) (p. 3)
- DN 200, 560 m³/h, worp 8 m: 34 dB(A), 29 Pa (p. 14)
Toepassingen: lange smalle ruimten; combinatie met nozzles bij hoge debieten of voor een gelijk uiterlijk (p. 2).
Krantz, Twist nozzle DW-V2-…-DR, DS 1235e 10.2025.
Rookproef
Luchtstroming in het lab van Krantz.
Werkelijke rookproef in het stromingslab van Krantz: zo stroomt de lucht uit de DW-V2-DR.
Technische gegevens DW-V2-DR
- Uitblaashoogte
- min. montagehoogte 2,8 mp. 3
- Max. ΔT koelen
- −8 Kp. 3
- Debiet
- 35–1 850 m³/hp. 2
Krantz, Twist nozzle DW-V2-…-DR, DS 1235e 10.2025.
Paginanummers zijn PDF-pagina's van de datasheet.
Download documenten
Lucht
| Kenmerk | Waarde · Bron |
|---|---|
| Debiet | 35–1 850 m³/h voor DN 80–DN 300 (tabel 1) p. 2 |
| Max. ΔT koelen | −8 K p. 3 |
| Max. ΔT verwarmen | +6 K p. 3 |
| Uitblaashoogte | min. montagehoogte 2,8 m (DN 80) tot 4,5 m (DN 300) p. 3 |
| Indringdiepte / worp | tot ca. 17 m p. 3 |
| Voorbeeld geluid en drukverlies | rekenvoorbeeld: DN 200, 560 m³/h, worp 8 m: 34 dB(A), 29 Pa, 4,9 m/s p. 14 |
Uitvoering
| Kenmerk | Waarde · Bron |
|---|---|
| Maten | als DW-V2, DN 80–DN 300 p. 7 |
| Materialen en afwerking | als DW-V2; twist-element zwart gelakt verzinkt staal p. 17 |
| Aansluitingen | K, R, F, B (als DW-V2) p. 4 |
| Opties en varianten | handmatig, elektrisch of thermostatisch verstelbaar zoals DW-V2 p. 16 |
