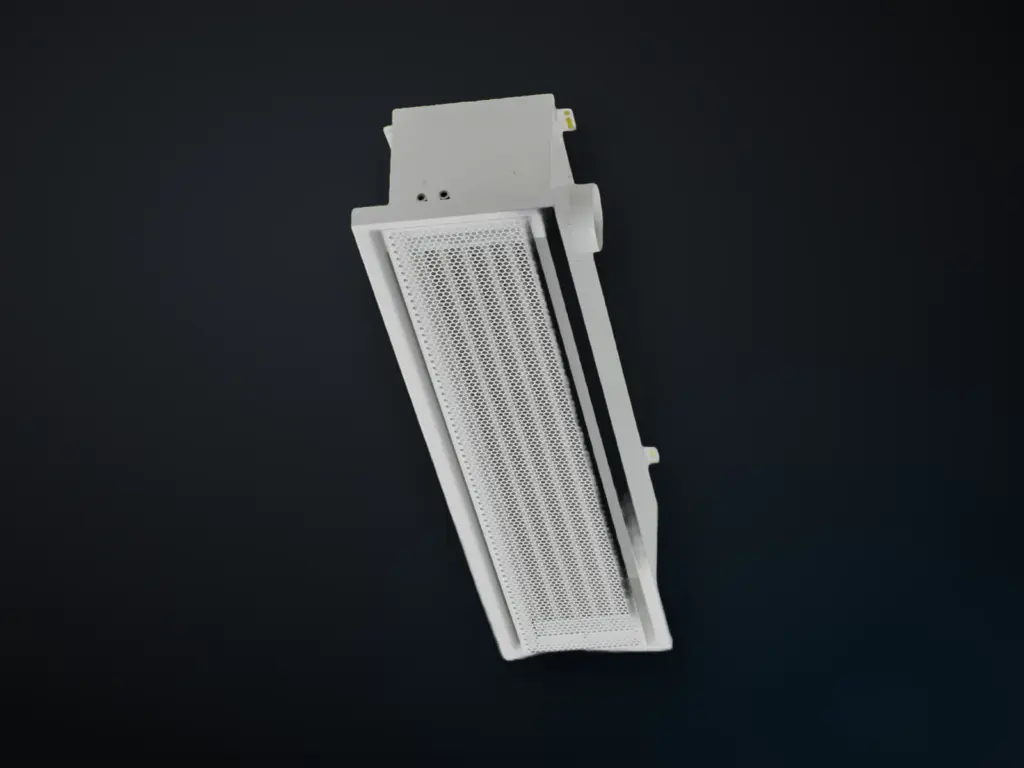

Hoe de DK-LIG/Z werkt.
Primaire lucht uit mondstukken trekt ruimtelucht door de warmtewisselaar en blaast het mengsel naar twee kanten horizontaal langs het plafond.
Kernspecs (DS 4108 E 05.2012)
- Koelvermogen 363 – 826 W/m bij ΔT water – ruimte −10 K en lucht −8 K (p. 5)
- Verwarmen 171 – 352 W/m bij ΔT water 15 K (p. 5)
- Primaire lucht 15 – 90 m³/(h·m); mondstukken 3 – 8 mm (p. 5)
- Bij 40 m³/(h·m) max. 0,14 – 0,18 m/s in de leefzone; gradiënt 1 K/m tot 3,5 m plafondhoogte (p. 4)
- Lengte 1 200 – 3 000 mm; 597 × 300 mm (p. 7)
Toepassingen: kantoren; lage verdiepingshoogten in nieuwbouw en renovatie (p. 6).
Krantz, Active chilled beam DK-LIG/Z, DS 4108 E 05.2012.
Technische gegevens DK-LIG/Z
Krantz, Active chilled beam DK-LIG/Z, DS 4108 E 05.2012.
Paginanummers zijn PDF-pagina's van de datasheet.
Download documenten
Lucht
| Kenmerk | Waarde · Bron |
|---|---|
| Koelvermogen | totaal 363–826 W/m (435–2477 W per unit) bij ΔT water–ruimte −10 K en lucht −8 K p. 5 |
| Verwarmingsvermogen | 171–352 W/m bij ΔT water 15 K, isotherme primaire lucht p. 5 |
| Primaire luchthoeveelheid | 15–90 m³/(h·m); mondstukken 3–8 mm p. 5 |
| Luchtsnelheden | bij 40 m³/(h·m) max. 0,14–0,18 m/s in verblijfszone (ca. 400 W/m); verticale gradiënt 1 K/m bij plafondhoogte ≤ 3,5 m p. 4 |
| Geluid | LWA-veld in bestektekst; geen tabel in tekst gevonden p. 8 |
Uitvoering
| Kenmerk | Waarde · Bron |
|---|---|
| Maten | lengte 1200–3000 mm (stappen 300 mm); breedte 597 mm; hoogte 300 mm p. 7 |
| Gewicht | 28–65 kg (1200–3000 mm) p. 3 |
| Aansluitingen | water: gekalibreerde buiseinden Ø 15 mm (insteek of pers); lucht: stomp DN 100/125 (kopse kant ook 150) p. 3 |
| Opties en varianten | 2- of 4-pijpssysteem; aansluitstomp links, rechts of kopse kant; diverse schermperforaties p. 2 |
