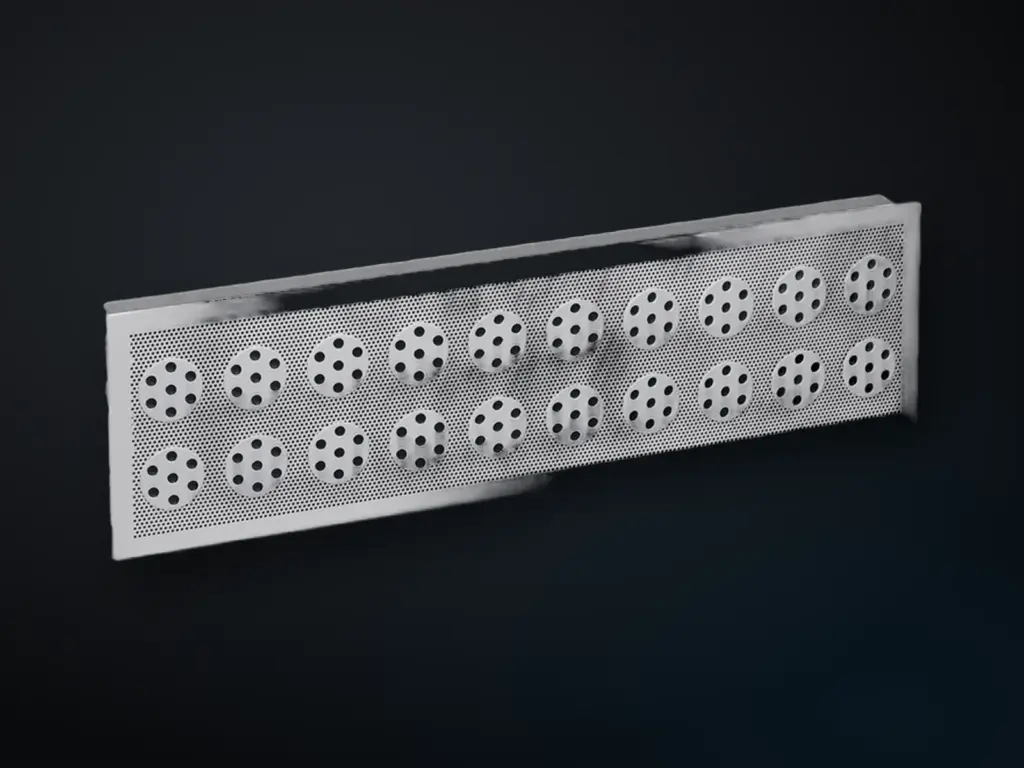

Hoe de BF-V werkt.
Draaibare sproeischijven met elk zeven dunne stralen trekken de zachte lucht uit de geperforeerde frontplaat mee. Zo ontstaat een brede, stabiele luchtwaaier die ook asymmetrisch te richten is.
Kernspecs (DS 4101 E 04.2016/1)
- Debiet 1-rijig 80 – 270 m³/h; 2-rijig 160 – 540 m³/h (p. 3)
- ΔT koelen −10 K; verwarmen +10 K (p. 4)
- Montagehoogte 2,2 – 4,0 m, min. 50 mm onder het plafond (p. 7)
- Bereik ca. 6 m diep en ca. 4 m breed (p. 4)
- Lengte 600 · 800 · 1 000 mm; inbouwhoogte 146 mm (1-rijig) / 238 mm (2-rijig) (p. 3)
- Klaslokaal, 2-rijig, 470 m³/h: ca. 33 dB(A), ca. 11 Pa (p. 4)
Toepassingen: restaurants, vergaderzalen, scholen, kantoren, hotelkamers; vervanging van bestaande wandroosters; op fancoils (p. 2). Krantz-referenties in Nederland: Chassé Theater, Breda; Politiebureau Zuidplein, Rotterdam; Museum aan het Vrijthof, Maastricht (oude Peek-site)
Krantz, Broad multiplex outlet BF-V, DS 4101 E 04.2016/1.
Technische gegevens BF-V
- Uitblaashoogte
- montagehoogte 2,2–4,0 mp. 7
- Max. ΔT koelen
- −10 Kp. 4
- Debiet
- 1-rij 80–270 m³/hp. 3
Krantz, Broad multiplex outlet BF-V, DS 4101 E 04.2016/1.
Paginanummers zijn PDF-pagina's van de datasheet.
Download documenten
Lucht
| Kenmerk | Waarde · Bron |
|---|---|
| Debiet | 1-rij 80–270 m³/h; 2-rij 160–540 m³/h (per lengte twee bereiken V1/V2) p. 3 |
| Max. ΔT koelen | −10 K p. 4 |
| Max. ΔT verwarmen | +10 K p. 4 |
| Uitblaashoogte | montagehoogte 2,2–4,0 m; min. 50 mm onder plafond p. 7 |
| Indringdiepte / worp | bereiklengte ca. 6 m, bereikbreedte ca. 4 m p. 4 |
| Voorbeeld geluid en drukverlies | klaslokaalvoorbeeld 2-rij 1 000 V2 FC, 470 m³/h: ca. 33 dB(A), ca. 11 Pa p. 4 |
Uitvoering
| Kenmerk | Waarde · Bron |
|---|---|
| Maten | nominale lengte 600/800/1 000 mm (LA 580/760/940 mm); inbouwhoogte 146 mm (1-rij) / 238 mm (2-rij); 2,3–7,2 kg; 6–20 sproeischijven p. 3 |
| Materialen en afwerking | frontplaat verzinkt staal RAL 9010; sproeischijven polycarbonaat wit of zwart op zwarte ABS-drager; optionele perforatie-designplaat RAL 9010 p. 8 |
| Aansluitingen | FC = open achterzijde voor fancoil; FL = 1 of 2 tuiten (DN 125–DN 200) met klep voor flexibele slang p. 2 |
| Opties en varianten | 1- of 2-rij; perforatie-designplaat (PF); plaatsing links/midden/rechts; afzuigvariant BF-V-AB (DS 4101 bijlage 07.2020, alleen FL, 160–300 m³/h 1-rij, 300–700 m³/h 2-rij); montageframe voor kanaalmontage p. 8 |
