Luchtprincipe
Van uitlaat tot leefzone.
Bij de uitlaat
De inductie-unit blaast ongeveer 25 % van de toevoerlucht boven het paneel uit en 75 % eronder. Zo komt er veel ruimtelucht in beweging. (DS 4170e 06.2024 p. 2)
In de ruimte
Door het Coanda-effect stroomt de lucht vrijwel horizontaal langs de onderzijde van het zeil. Het paneel koelt en verwarmt daarnaast door straling. (DS 4170 E p. 2)
Constructie

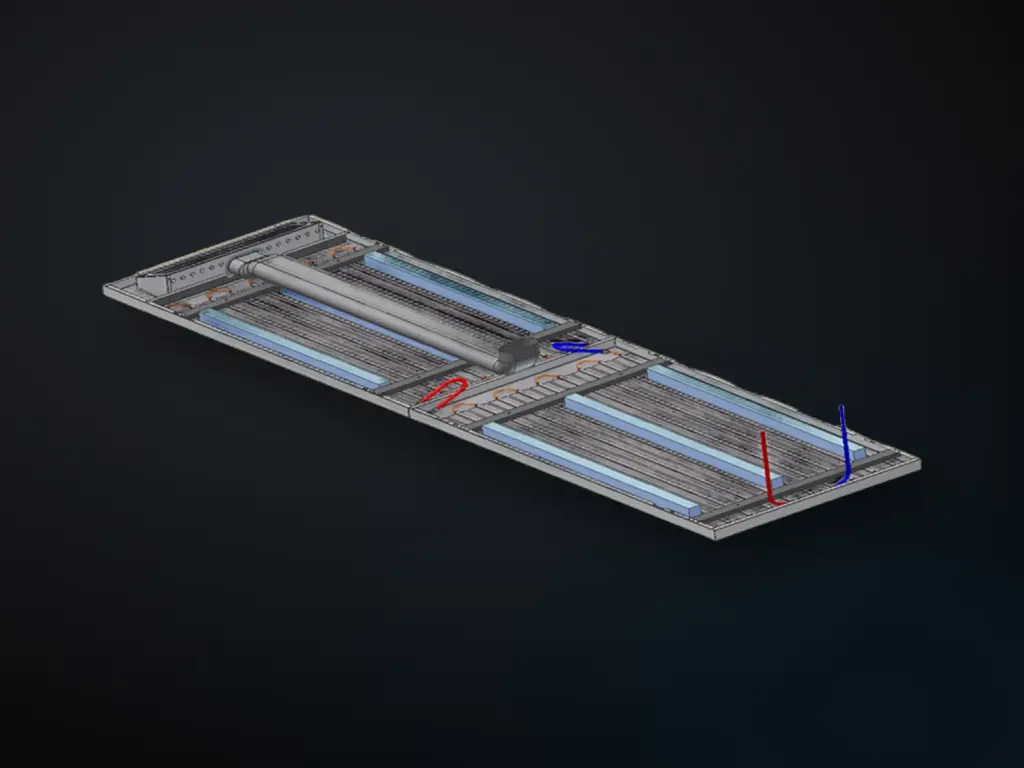

Een geperforeerde plafondplaat met verlijmde aluminium contactprofielen en een koperen meander, gedragen door stalen dwarsdragers. De inductie-unit is op de plaat geschroefd; optioneel een retourrooster en absorbers. (DS 4170 E p. 2–3)
Technische gegevens AVACS
Krantz Components, Multifunction ceiling sail AVACS, DS 4170e 06.2024 (krantz.de).
Paginanummers zijn PDF-pagina's van de datasheet.
Download documenten
Lucht
| Kenmerk | Waarde · Bron |
|---|---|
| Principe | stralingskoeling en -verwarming, inductie, convectie; Coanda-effect langs de onderzijde DS 4170 E p. 2 |
| Koelvermogen | tot 165 W/m² bij 10 K (EN 14240) p. 5 |
| Gemeten | 125 W/m² bij 8 K met 100 m³/h toevoerlucht (proefopstelling 3 400 × 900 mm, tweedelig) p. 5 |
| Per vloeroppervlak | tot 80 W/m² bij ca. 85 % bezetting, met turbulente mengventilatie p. 8 |
| Verwarmen | grafiek volgens EN 14037 (100 m³/h, toevoerlucht 20 °C); rekenvoorbeeld 678 W p. 5 |
| Toevoerlucht | 50 – 150 m³/h; recirculatievariant 50 – 100 m³/h p. 6 |
| Water (ontwerp) | ruimte 26 °C, aanvoer 17 °C, retour 19 °C; min. 45 l/h per circuit; max. drukverlies waterzijdig 30 kPa p. 8 |
| Geluid | toevoerlucht: 7 – 66 Pa, LWA < 20 tot 47 dB(A) bij 50 – 150 m³/h; recirculatie: 35 – 52 dB(A) bij 50 – 100 m³/h p. 6 |
Uitvoering
| Kenmerk | Waarde · Bron |
|---|---|
| Maten | lengte 1 000 – 6 000 mm (één- of meerdelig, paneel max. 3 000 mm); breedte 800 – 1 350 mm; hoogte 50 mm p. 3 |
| Montage | min. ophanghoogte 170 mm p. 3 |
| Materiaal | geperforeerde staalplaat max. 0,8 mm (gat 2,5 mm, ca. 16 % open), gepoedercoat, met akoestisch vlies; koperbuis 12 × 0,4 mm; aluminium contactprofiel 78 mm; dwarsdragers 2 mm staal p. 3 |
| Aansluitingen | water: insteekfittingen Ø 12 mm; lucht: ovale stomp voor flexibele slang DN 125 p. 2 |
| Bedrijfsdruk / gewicht | 6 bar (tot 16 bar); ca. 8 kg/m² gevuld, plus 3,4 kg voor de inductie-unit p. 3 |
| Opties | één- of meerdelig; star of neerklapbaar; met of zonder toevoerlucht; recirculatie met ventilator; retourrooster; absorbers; inspectie-element p. 2 |
Uitvoeringen en maten
Lengtes van 1 tot 6 m, breedtes van 800 tot 1 350 mm.
1 000 … 6 000 mm × 800 – 1 350 mm × 50 mm (DS 4170e p. 3)
Uitvoeringen
met toevoerlucht of als recirculatievariant met ventilator (p. 2, p. 6)
Afwerking
gepoedercoat vergelijkbaar met RAL 9010 (satijn), geperforeerd, met volledig verlijmd akoestisch vlies (p. 3)
In de ruimte
vrij hangend onder het plafond, star of neerklapbaar (p. 2–3)
Toepassingen
Waar hij thuishoort.
Kantoren, vergaderzalen, foyers, tentoonstellingsruimten en bibliotheken, bij middelgrote koellasten (DS 4170 E p. 2).
Wanneer niet: Is er geen luchtfunctie nodig en gaat het om een zichtbaar koelzeil met hogere stralingskoeling, kijk dan naar de SKS-5/3 (160 W/m² als koelzeil, DS 4105 E p. 2). Bij zeer hoge koellasten boven een open plafond past de SKS-4/3-duo (216 W/m², DS 4143 E p. 2).
Verwant in de collectie
Dezelfde familie, een ander karakter.
| Type | Wat het is | Kern | Bron |
|---|---|---|---|
| SKS-5/3 | Statisch koelplafond, zichtbaar | vrij zwevend koelzeil of eiland; 160 W/m² element | DS 4105 E p. 2 |
| SKS-4/3-duo | Statisch koelplafond, verborgen | boven open systeemplafond; 216 W/m² element | DS 4143 E p. 2 |
| KrantzCool | Multifunctioneel koelzeil | compact, dicht onder het betonplafond; tweezijdige horizontale uitblaas | krantz.de |
