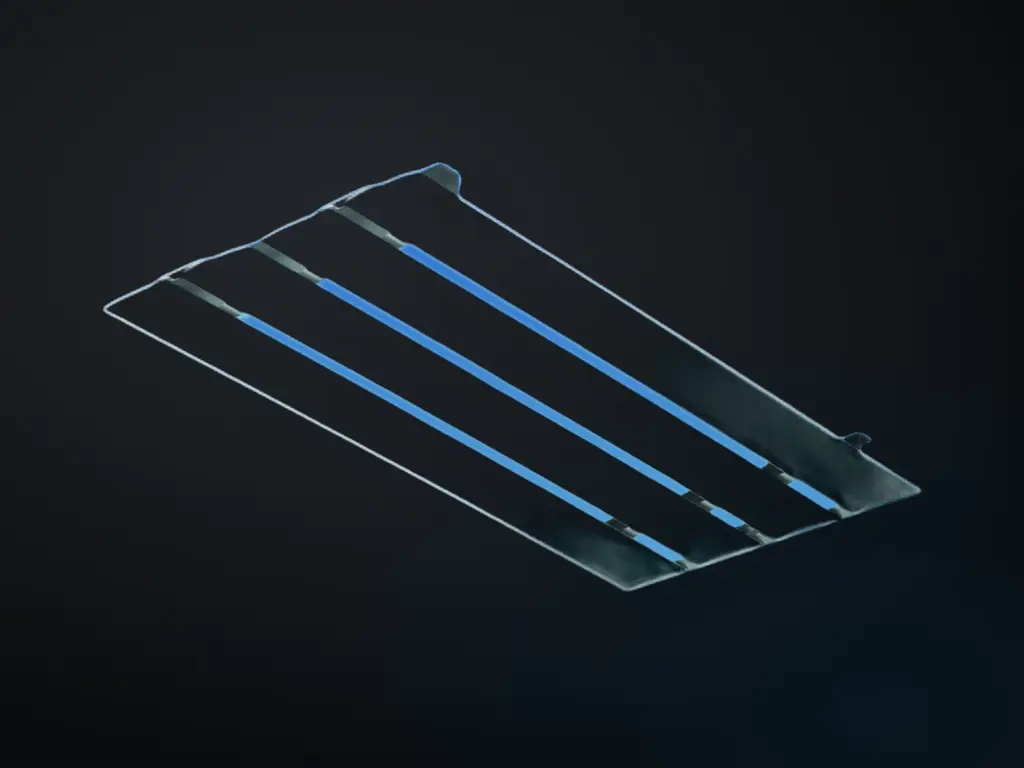

Hoe de SKS-5/3 werkt.
Een zichtbaar lineair lamellenpaneel, als vrij zwevend koelzeil of als eiland in het plafond, dat grotendeels via straling koelt en verwarmt.
Kernspecs (DS 4105 E 01.2010)
- Standaard 160 W/m² element als koelzeil (DIN 4715-1) (p. 2)
- Lengte 1 000 – 4 000 mm; breedte 430 – 1 480 mm; hoogte 60 mm (p. 3)
- Inbouwhoogte aanbevolen ≥ 185 mm (p. 3)
- Poedercoating of natlak in RAL, standaard RAL 9010 (p. 3)
Toepassingen: kantoren, vergaderzalen, tentoonstellingsruimten, industrie, tv-studio’s, callcenters (p. 2).
Krantz, Static cooling ceiling system SKS-5/3 for visible installation, DS 4105 E 01.2010.
Technische gegevens SKS-5/3
- Inbouwhoogte
- aanbevolen ≥ 185 mmp. 3
Krantz, Static cooling ceiling system SKS-5/3 for visible installation, DS 4105 E 01.2010.
Paginanummers zijn PDF-pagina's van de datasheet.
Download documenten
Lucht
| Kenmerk | Waarde · Bron |
|---|---|
| Koelvermogen | standaard 160 W/m² element als koelzeil (DIN 4715 – 1); tot 120 W/m² (plafond/vloer) onder comfortcondities in bv. vergaderzalen p. 2 |
| Correcties | kleinere afstand tot beton: 5% (h < 125 mm) tot 14% minder; eiland in plafond via factor kD (0,74–1,0) p. 5 |
| Verwarmen | geschikt voor verwarmen, vooral als zeil met turbulente plafondventilatie; geen getal p. 5 |
| Watertemperaturen | ontwerp gebaseerd op 26 °C ruimte; aanvoer ≥ 16 °C mogelijk; min. waterdebiet 70 l/h p. 8 |
| Bezettingsgraad | gewoonlijk 30–60% van het plafond p. 7 |
| Akoestiek | geluidsabsorberend materiaal achter de elementen mogelijk; absorptiemetingen in Fig. 14 p. 9 |
Uitvoering
| Kenmerk | Waarde · Bron |
|---|---|
| Maten | lengte 1000–4000 mm in stappen van 100 mm; breedte 430–1480 mm in stappen van 150 mm; hoogte 60 mm; aanbevolen max. 4 m² per element p. 3 |
| Inbouwhoogte | aanbevolen ≥ 185 mm, d.w.z. min. 125 mm van bovenkant element tot plafond p. 3 |
| Materialen en afwerking | Cu-DHP buis 12 x 0,5 mm (100% wervelstroomgetest), aluminium extrusielamellen, verzinkte bevestigings-/L-profielen; poedercoating of natlak in RAL naar keuze (standaard RAL 9010) p. 3 |
| Aansluitingen | insteek- of persfitting OD 12 mm; buisafstand 150 mm p. 3 |
| Bedrijfsdruk en gewicht | 6 bar; ca. 9–11 kg/m² gevuld p. 3 |
| Opties en varianten | aan achterzijde afgefreesde lamellen, L-afdekprofielen, extra Z-profielen bij L > 3 m, uitsparingen voor verlichting p. 4 |
| Bouwhoogte | 60 mm; inbouwhoogte aanbevolen ≥ 185 mm p. 3 |
| Systeemtype | statisch koelplafond voor zichtbare montage, ook als koelzeil p. 2 |
