Trede verdringinsrooster Q-SR en Q-SL

Specificaties

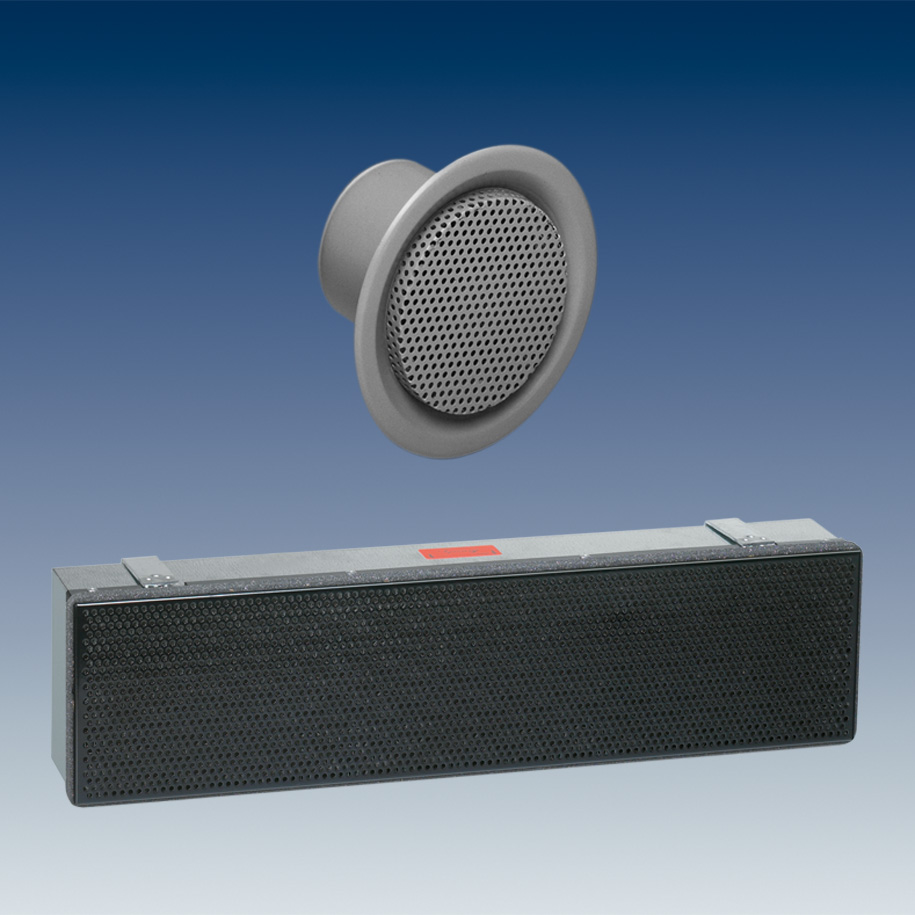

  • Trede verdringinsrooster Q-SR en Q-SL

    Voor de luchttoevoer in ruimtes met vaste stoelen waar deze op een tribune geplaatst zijn. De luchttoevoer is aan de tredezijde, in lineaire en ronde bouwvorm.

    • Luchtdebiet:
    • - Type Q-SL (rechthoekige uitvoering): < 75 m³/(h-m)
    • (bij standaard lengte van 120 mm)
    • - Type Q-SR (ronde uitvoering):
    • DN 80: < 35 m³/h
    • DN 100: < 60 m³/h
    • Geluidsvermogenniveau Type Q-SL: < 15 dB(A)
    • Geluidsvermogenniveau Type Q-SR: 22 – 27 dB(A)
  • Video

    Video afspelen
  • Categorie

    - Theater en schouwburg

Omschrijving

  • Het verdringingsrooster is in de traptrede geïntegreerd
  • Turbulentarm, horizontaal uitblaaspatroon over de vloer
  • Zeer laag geluidsvermogenniveau

Downloads

E1.6.3_Q-SR_Q-SL_Step displacement outlet_wTC

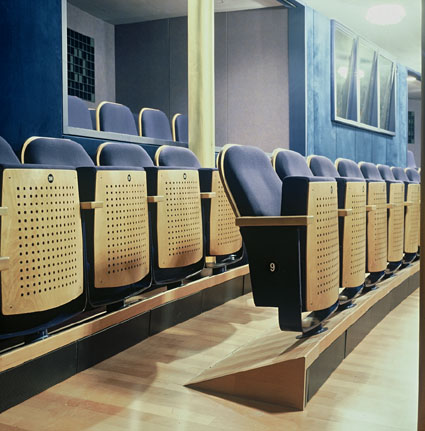

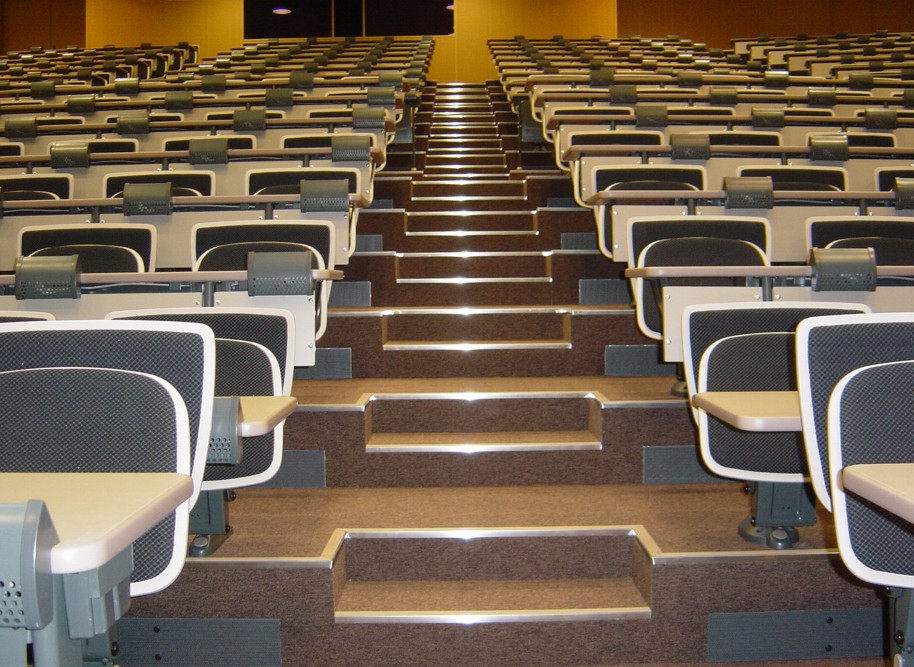

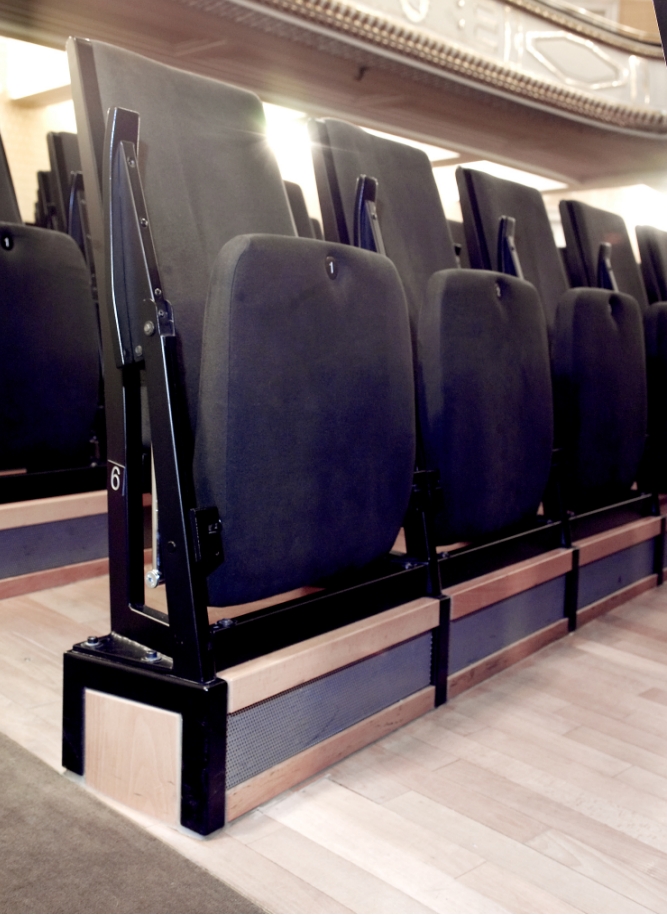

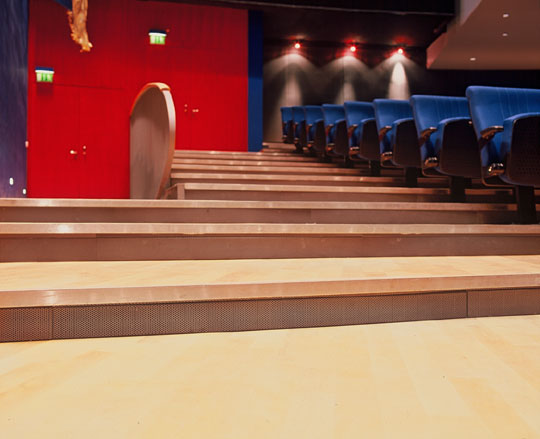

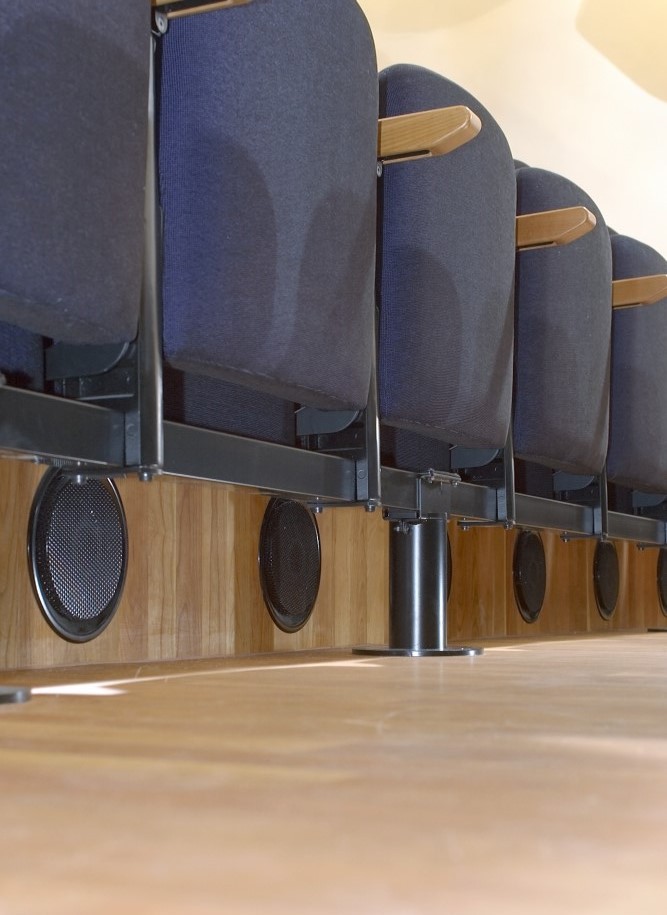

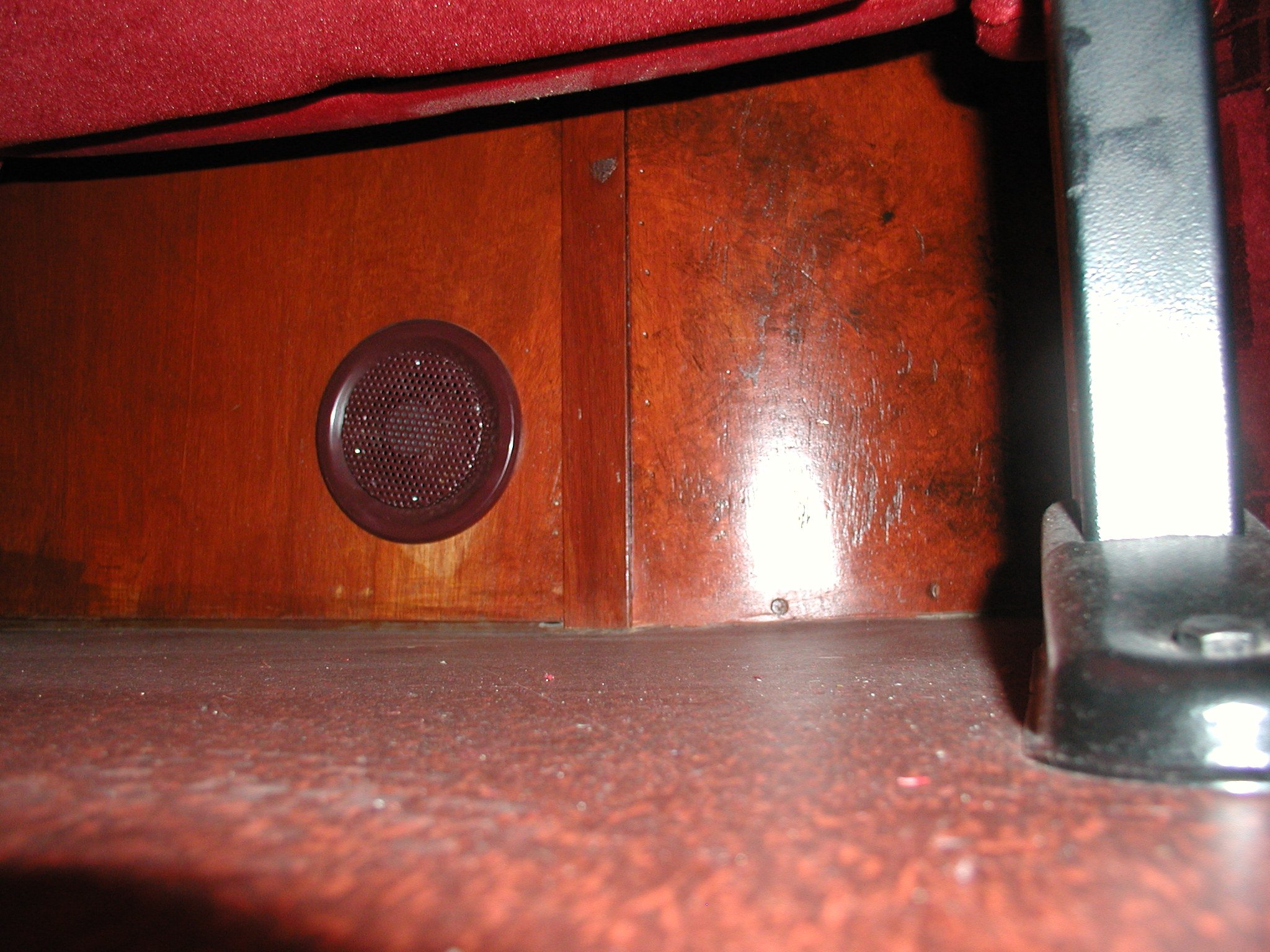

Productfoto’s


Referenties

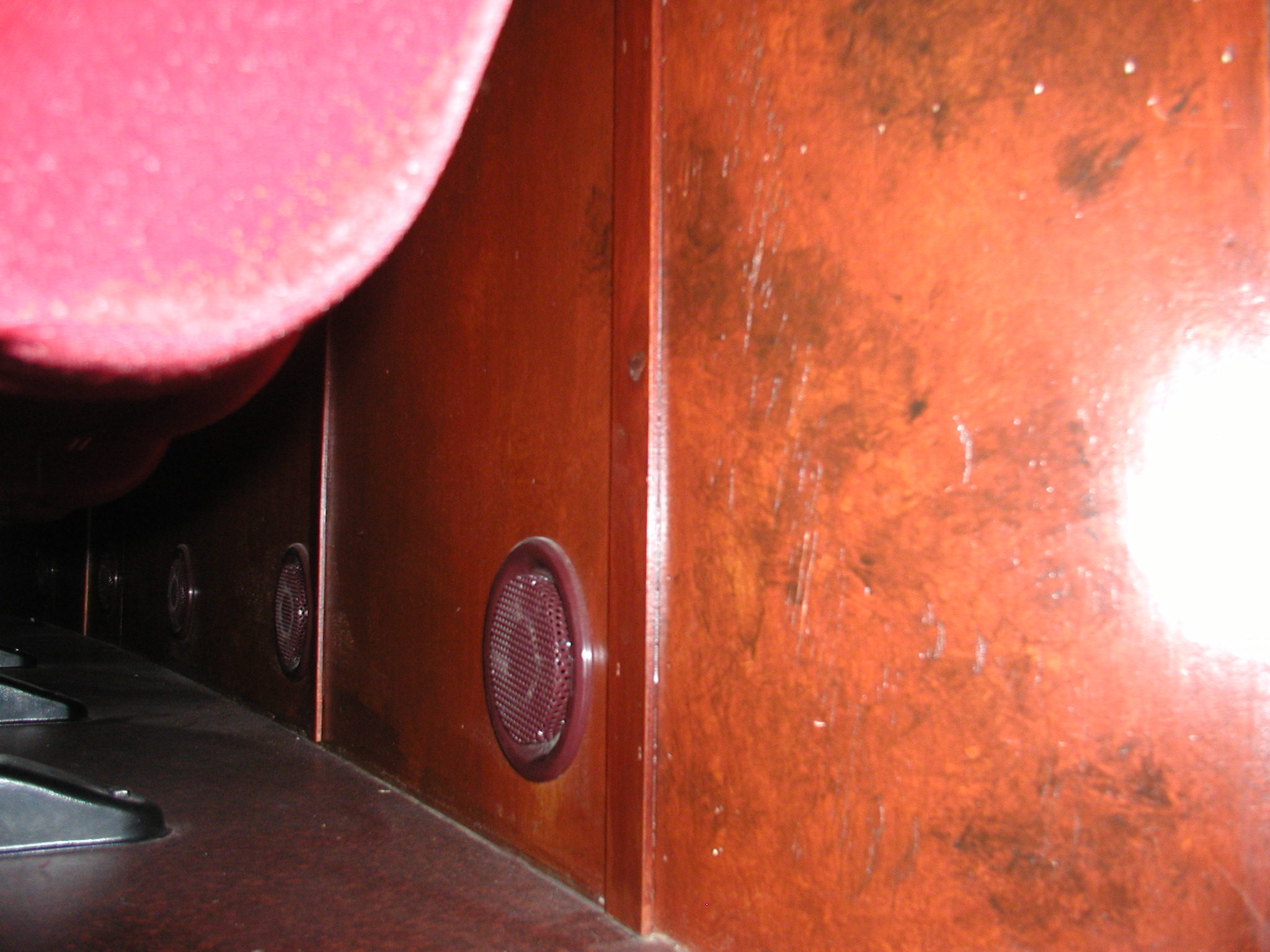

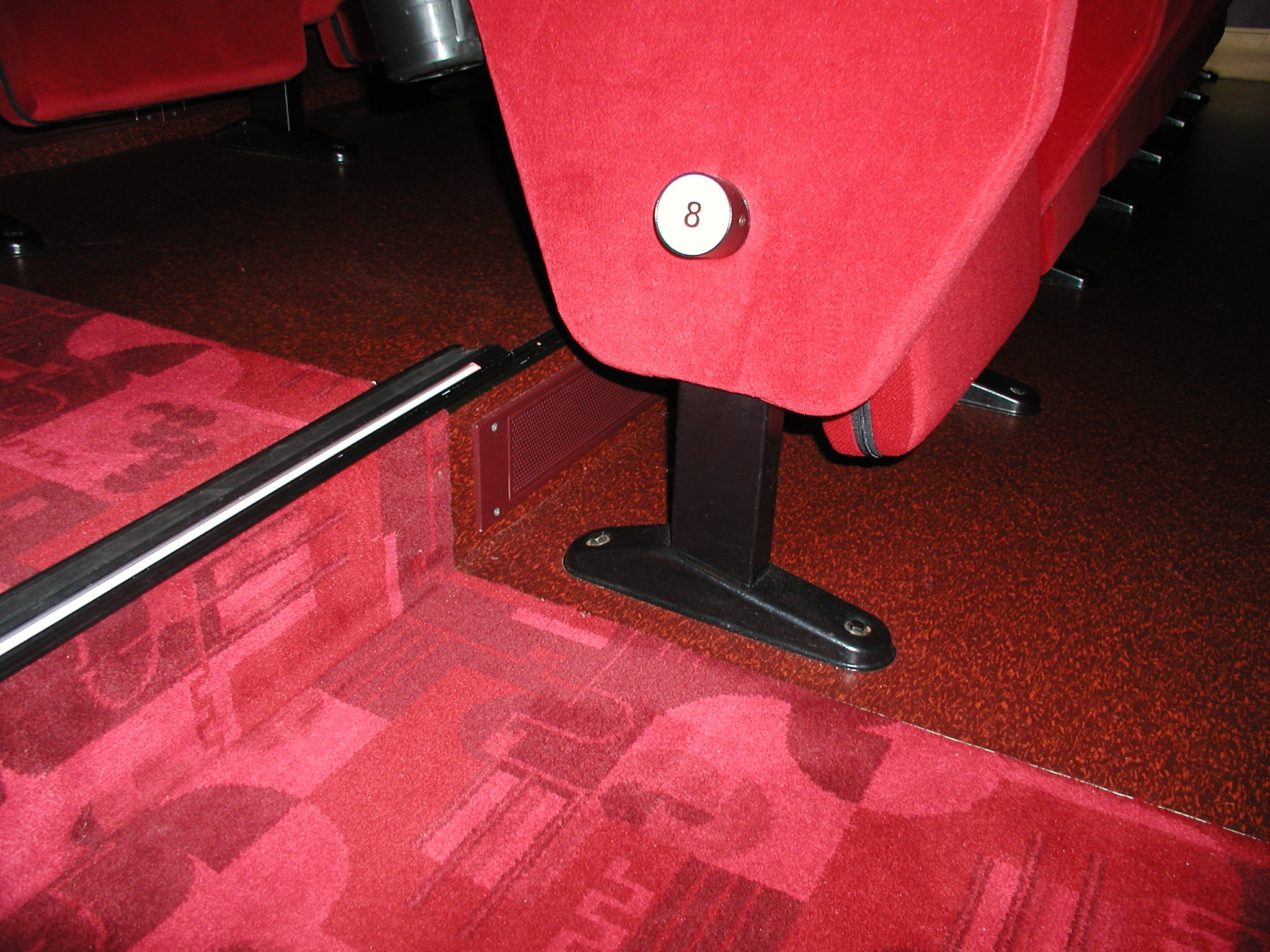

De Doelen-Rotterdam, Tuschinski-Amsterdam, International School-Den Haag, Mahler4-Amsterdam
