Wand verdringingsrooster Q-WL, Q-WR en Q-WK

Specificaties

  • Wand verdringingsrooster Q-WL, Q-WR en Q-WK

    (English) Installation in upper section of room wall (ideally corridor wall) below ceiling. [;nl]Voor wandinbouw, onder het plafond.

    • Type Q-WL
    • Luchtdebiet: tot 100 m³/(h - m)
    • Uitblaassnelheid: < 0,18 m/s
    • Geluidsvermogenniveau: < 33 dB(A)
    • Hoogte: 150 mm
    • Lengte: 600, 800, 1.000 en 1.200 mm
    • Type Q-WR
    • Luchtdebiet: tot 125 m³/(h - m)
    • Uitblaassnelheid: < 1 m/s
    • Geluidsvermogenniveau: < 34 dB(A)
    • Grootte: DN 80, DN 100 en DN 125
    • Buitendiameter: 190, 220 en 260 mm
    • Type Q-WK
    • Luchtdebiet: tot 100 m³/(h - m)
    • Uitblaassnelheid: < 0,18 m/s
    • Geluidsvermogenniveau: < 32 dB(A)
    • Hoogte: 250 mm
    • Lengte: 600, 800 en 1.000 mm

  • Video

    Video afspelen

  • Categorie

    - Verdringing comfort

Omschrijving

  • Uitblaashoogte bedraagt 2 tot 4 meter
  • Het uitblaaspatroon is langs de wand naar beneden waarnaar de toevoerlucht over de vloer de leefruimte bereikt
  • Minimale temperatuur van de luchttoevoer bedraagt 16°C
  • Minimale afstand tot het plafond bedraagt 120 mm
  • Aansluiting op de achterzijde
  • Rechthoekige uitvoering:                 Type Q-WL
  • Ronde uitvoering:                              Type Q-WR
  • Gecombineerde uitlaat (toevoer en retour lucht): Type Q-WK

Downloads

E1.4.5_Q-W__Wall displacement outlet

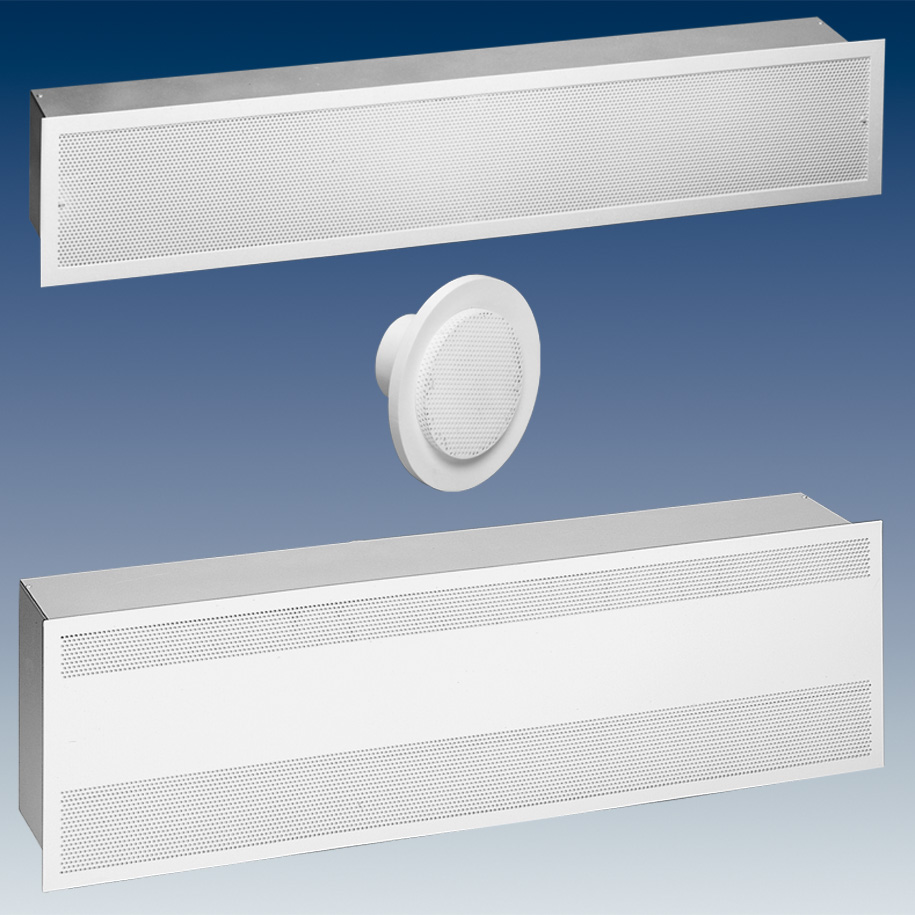

Productfoto’s
