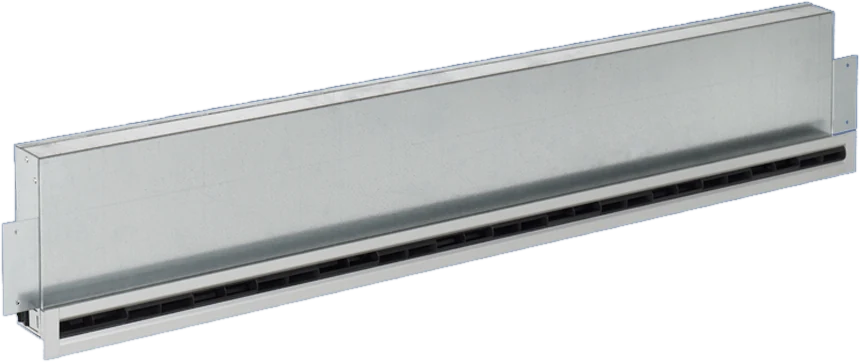

Hoe de WSD werkt.
Een slanke sleufuitlaat in de gangwand. Na 1 – 2 m wordt de stroming diffuus en glijdt als laag over de vloer naar de gevel.
Kernspecs (DS 4119 E 12.2013)
- Max. 120 – 140 m³/(h·m) (1-rijig) en 190 – 240 m³/(h·m) (2-rijig), bij DR 15 % resp. 20 % (p. 2)
- ΔT koelen −8 K (DR 15 %) tot −10 K (DR 20 %); verwarmen +6 K (p. 2)
- Aanbevolen uitblaashoogte 2,4 – 3,5 m; voor ruimtediepten > 4 m (p. 2)
- Lengte 525 · 1 050 · 1 125 mm; voor wanddikte 100 mm (p. 3)
- Kantoor, gecombineerd: 30 dB(A), toevoer 33 Pa / retour 40 Pa (p. 5)
Toepassingen: kantoor- en administratiegebouwen, bij voorkeur met betonkernactivering of koelplafond; bij DR 20 % ook winkels, musea en restaurants (p. 2).
Krantz, Wall slot diffuser WSD, DS 4119 E 12.2013.
Rookproef
Luchtstroming in het lab van Krantz.
Werkelijke rookproef in het stromingslab van Krantz: zo stroomt de lucht uit de WSD.
Technische gegevens WSD
- Uitblaashoogte
- aanbevolen 2,4–3,5 mp. 2
- Max. ΔT koelen
- −8 Kp. 2
- Debiet
- max. per meter: 1-rij 120 m³/(h·m)p. 2
Krantz, Wall slot diffuser WSD, DS 4119 E 12.2013.
Paginanummers zijn PDF-pagina's van de datasheet.
Download documenten
Lucht
| Kenmerk | Waarde · Bron |
|---|---|
| Debiet | max. per meter: 1-rij 120 m³/(h·m) bij DR 15% en 39 [140] bij DR 20%; 2-rij 53 [190] resp. 240 m³/(h·m) p. 2 |
| Max. ΔT koelen | −8 K (DR 15%) tot −10 K (DR 20%) p. 2 |
| Max. ΔT verwarmen | +6 K p. 2 |
| Uitblaashoogte | aanbevolen 2,4–3,5 m p. 2 |
| Indringdiepte / worp | geschikt voor ruimtediepten > 4 m p. 2 |
| Voorbeeld geluid en drukverlies | restaurantvoorbeeld 2-rij 1 050 mm: ca. 43 dB(A), 36 Pa; kantoorvoorbeeld gecombineerd: 30 dB(A), toevoer 33 Pa / retour 40 Pa p. 5 |
Uitvoering
| Kenmerk | Waarde · Bron |
|---|---|
| Maten | lengte 525 / 1 050 / 1 125 mm; voor wanddikte 100 mm; 2,6–8,9 kg p. 3 |
| Materialen en afwerking | sleufprofiel aluminium, poedercoating RAL 9010 of naturel geanodiseerd; verdeelelementen polycarbonaat zwart of wit; aansluitkast verzinkt staal p. 11 |
| Aansluitingen | ronde tuit achter; type Z in de wand, type H achter de wand; optionele klep bedienbaar vanuit ruimte p. 3 |
| Opties en varianten | toevoer, afzuig of gecombineerd; 1- of 2-rij (3-rij op aanvraag); akoestische bekleding klasse A2 (vaak geen overspraakdemper nodig) p. 10 |
