Hoe de Q-B werkt.

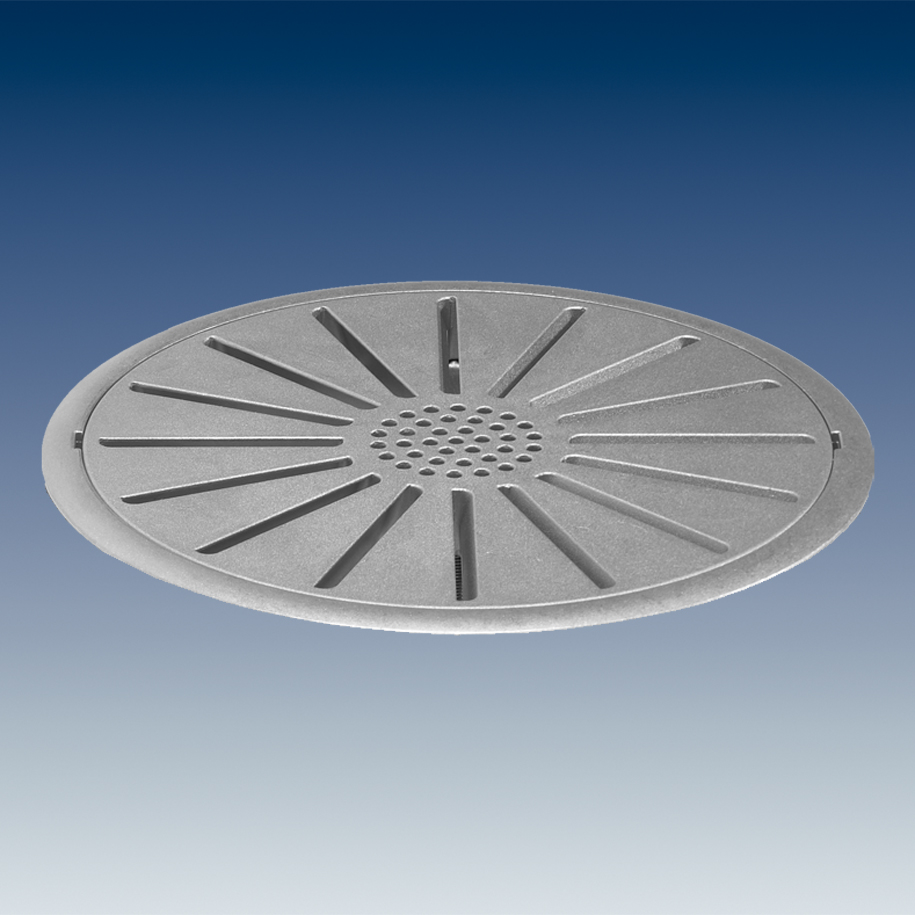

Een aluminium vloerrooster dat de lucht niet omhoog blaast, maar zacht en radiaal over de vloer laat uitstromen. Binnen ca. 0,5 m is de snelheid al laag.
Kernspecs (DS 4062 E 05.2015)
- Debiet tot 100 m³/h (p. 2)
- ΔT toevoer – ruimte −1 tot −4 K; toevoer – retour −7 K (ruimtehoogte tot ca. 3 m) (p. 2)
- Bereik 4 – 5 m (p. 2)

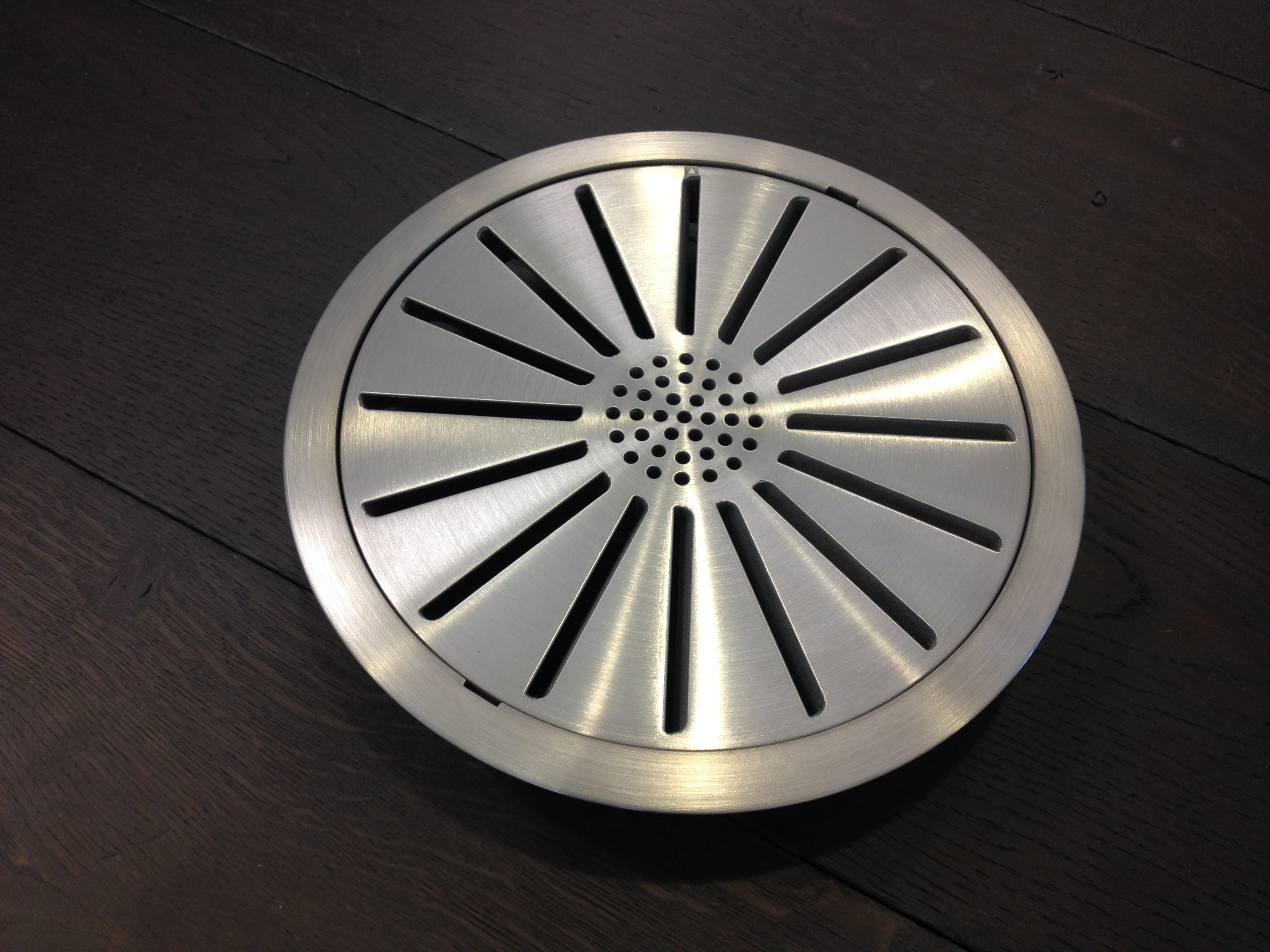

- DN 200, kraag Ø 230 mm, 0,8 kg; aluminium naturel (p. 2, p. 7)
- Korf VSD, 100 m³/h: 27 Pa, 30 dB(A); breukbelasting 14,7 kN (p. 2, p. 5)

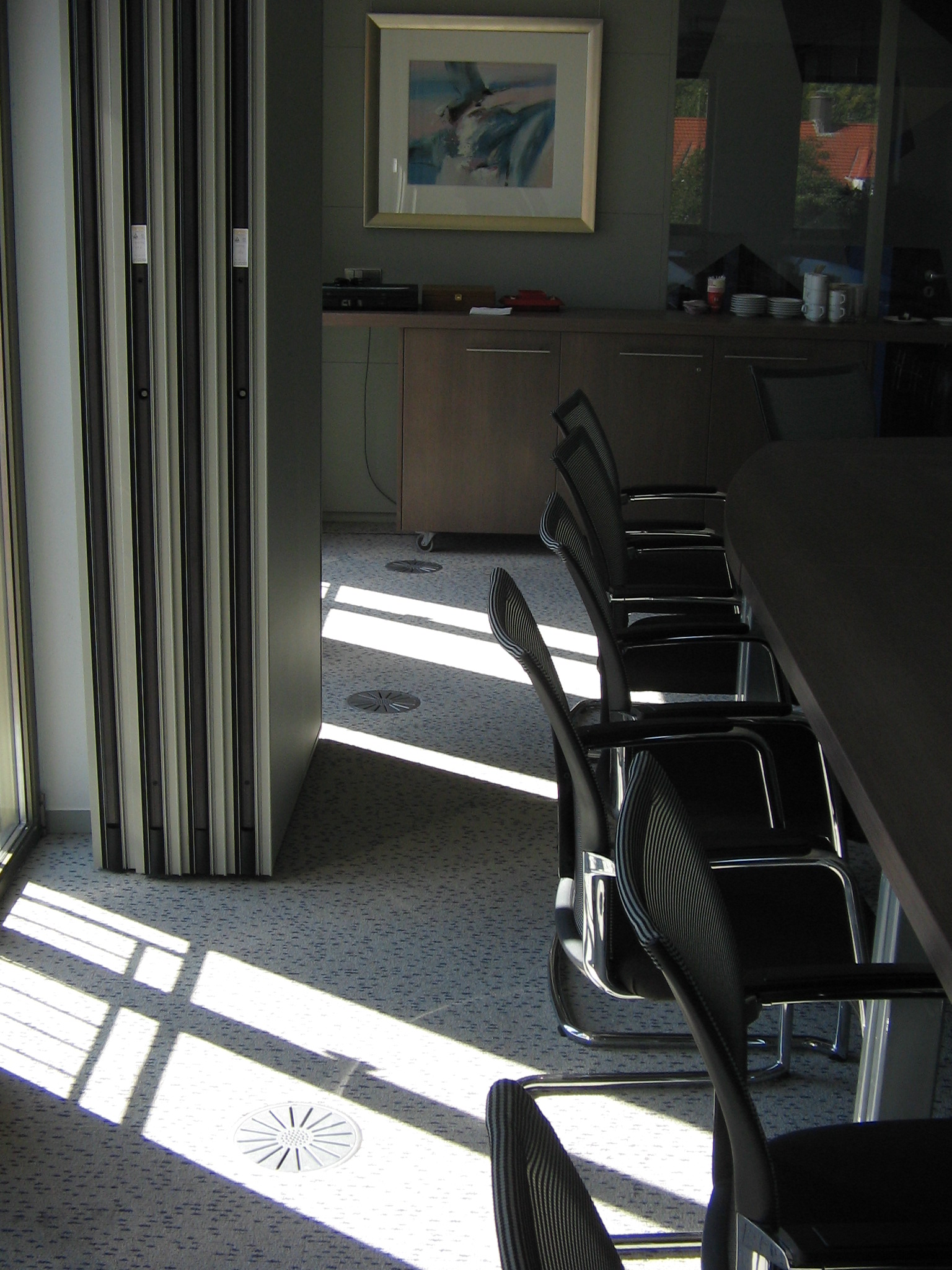

Toepassingen: commerciële ruimten met verhoogde vloer waar wand- of plintverdringers niet passen (p. 2).
Krantz, Floor displacement outlet Q-B-DN 200, DS 4062 E 05.2015.
Rookproef
Luchtstroming in het lab van Krantz.
Werkelijke rookproef in het stromingslab van Krantz: zo stroomt de lucht uit de Q-B.
Technische gegevens Q-B
- Max. ΔT koelen
- toevoer–ruimte −1 tot −4 Kp. 2
- Debiet
- tot 100 m³/hp. 2
Krantz, Floor displacement outlet Q-B-DN 200, DS 4062 E 05.2015.
Paginanummers zijn PDF-pagina's van de datasheet.
Download documenten
Lucht
| Kenmerk | Waarde · Bron |
|---|---|
| Debiet | tot 100 m³/h p. 2 |
| Max. ΔT koelen | toevoer–ruimte −1 tot −4 K (hoofdhoogte zittend); toevoer–retour −7 K (ruimtehoogte tot ca. 3 m) p. 2 |
| Toevoertemperatuur | ≥ 20 °C p. 2 |
| Indringdiepte / worp | bereikstraal 4–5 m p. 2 |
| Voorbeeld geluid en drukverlies | VSD, 100 m³/h: 27 Pa, 30 dB(A) p. 5 |
Uitvoering
| Kenmerk | Waarde · Bron |
|---|---|
| Maten | DN 200; kraag Ø 230 mm; gewicht 0,8 kg p. 2 |
| Materialen en afwerking | uitblaaselement en klemring aluminium naturel (poedercoating op aanvraag); korf verzinkt staal of polycarbonaat p. 7 |
| Aansluitingen | vloerplenum of rechthoekige aansluitkast met flexibele slang p. 2 |
| Belastbaarheid | breukbelasting 14,7 kN, klasse 'heavy' p. 2 |
| Opties en varianten | korven VS/VSD, VK, VL, VN/VND, VPD; klemring of klauw; optionele vergrendeling p. 6 |
