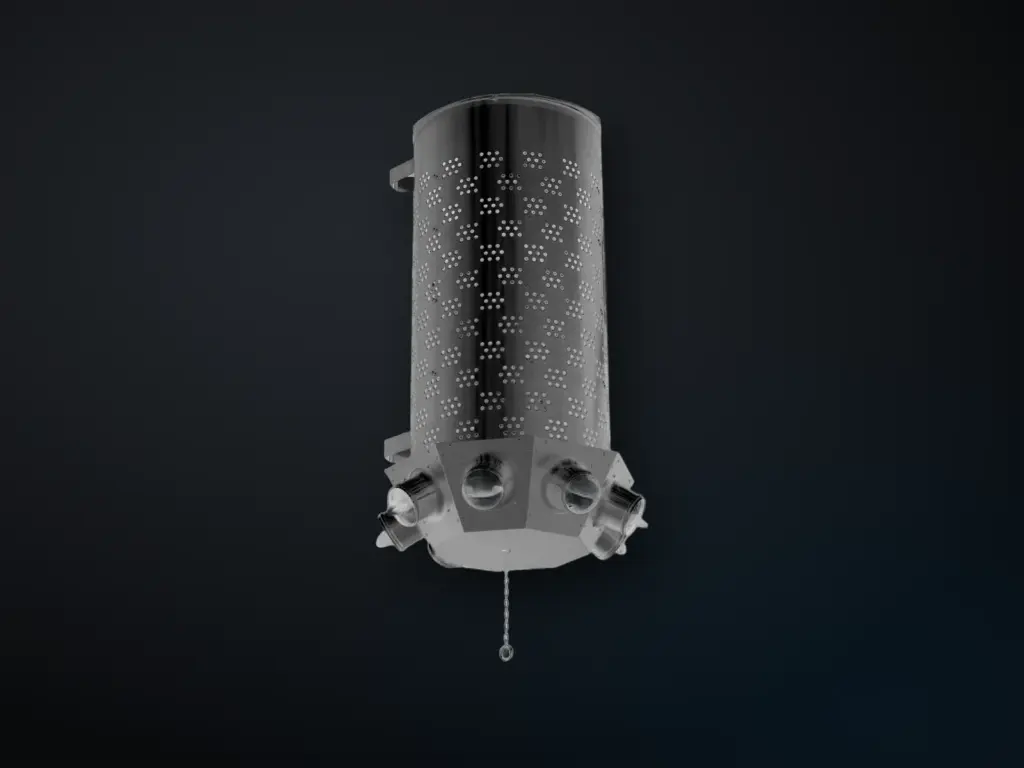

Hoe de VA-ZH werkt.
Normaal een rustige verdringingsstroom; met één ruk aan de ketting schakelen straalmondstukken bij, voor snel opwarmen of meer luchtbeweging bij hitte.
Kernspecs (DS 4203 E 01.2020)
- Debiet 1 200 – 7 000 m³/h (p. 3)
- Horizontaal bij Vmax: koelen 12 – 20 m; verwarmen 10 – 17 m (4 K) (p. 3)
- Standaard 3 m boven de vloer (p. 2)
- Maat 315 · 450 · 560; 6 · 8 · 12 mondstukken (p. 3)
Toepassingen: fabriekshallen zonder mechanische koeling: drukkerijen, metaalbewerking, spuitgieten, auto-industrie (p. 2).
Krantz, Circular Hybrid Displacement Outlet VA-ZH, DS 4203 E 01.2020.
Technische gegevens VA-ZH
- Uitblaashoogte
- standaard 3 m boven de vloerp. 2
- Debiet
- 1 200 – 7 000 m³/h: maat 315: 1 200 – 2 000p. 3
Krantz, Circular Hybrid Displacement Outlet VA-ZH, DS 4203 E 01.2020.
Paginanummers zijn PDF-pagina's van de datasheet.
Download documenten
Lucht
| Kenmerk | Waarde · Bron |
|---|---|
| Debiet | 1 200 – 7 000 m³/h: maat 315: 1 200 – 2 000, maat 450: 1 500 – 3 500, maat 560: 3 000 – 7 000 m³/h p. 3 |
| Indringdiepte / worp | horizontaal bij Vmax: verwarmen 10 – 17 m (4 K) / 7 – 14 m (8 K); koelen 12 – 20 m p. 3 |
| Uitblaashoogte | standaard 3 m boven de vloer p. 2 |
| Voorbeeld geluid en drukverlies | voorbeeld maat 560, 5 620 m³/h: normaal 76 Pa / 65 dB(A), boost 53 Pa / 62 dB(A); tabel 315 – 560: 13 – 144 Pa, 40 – 72 dB(A) p. 6 |
Uitvoering
| Kenmerk | Waarde · Bron |
|---|---|
| Maten | maat 315 / 450 / 560; Ø DA 314 – 558 mm; L 906 – 1 470 mm; 6 / 8 / 12 mondstukken; gewicht 10 / 17 / 28 kg p. 3 |
| Materialen en afwerking | behuizing en geperforeerde plaat verzinkt plaatstaal; mondstukken aluminium ongelakt; mondstukkleppen polycarbonaat (PC GF10); poedercoating RAL op aanvraag p. 8 |
| Aansluitingen | ronde aansluitstomp bovenop p. 8 |
| Opties en varianten | kettingtrek voor afsluitklep (normaal ↔ boost), terugveer; mondstukkleppen 3D verstelbaar (360°); beugel voor ophanging of wandbevestiging (mondstuk aan wandzijde vervalt) p. 8 |
