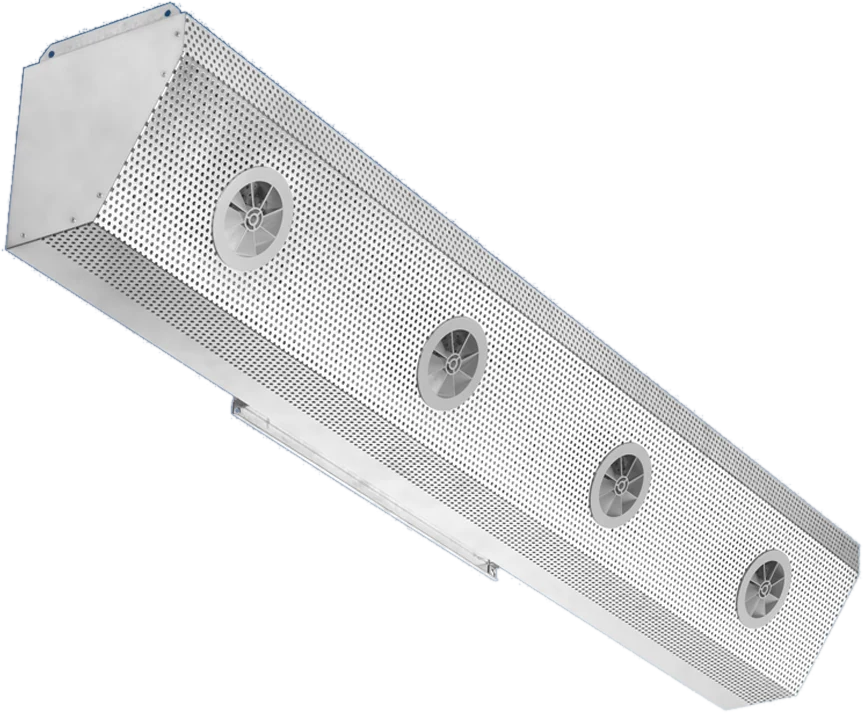

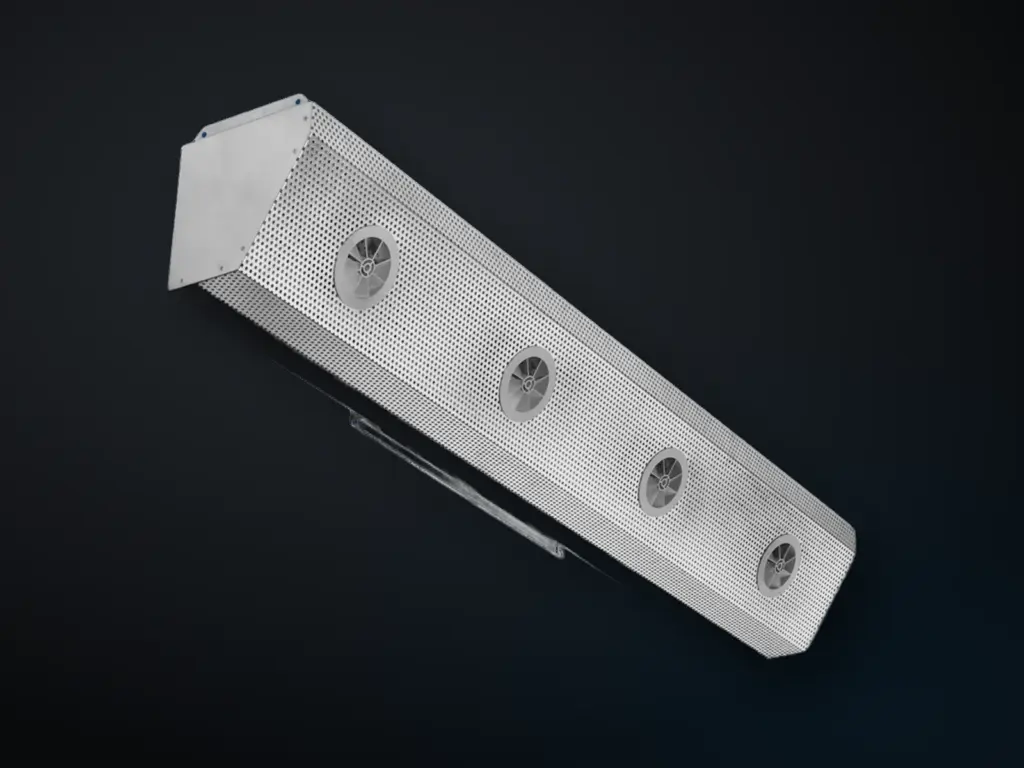

Hoe de VA-TH werkt.
De halve trapeziumvariant hangt tegen wand of kolom en blaast de lucht zijwaarts schuin omlaag de werkzone in.
Kernspecs (DS 4010 E 01.2018)
- 250 – 1 490 m³/(h·m); per stuk 305 – 2 700 m³/h (p. 4)
- ΔT koelen −3 tot −6 K (p. 7)
- Uitblaashoogte 3 – 4 m (p. 7)
- Breedte 250 of 500 mm; lengte 1 200 · 1 500 · 1 800 mm (p. 4)
Toepassingen: langs wand of kolommenrij, weerszijden van assemblagelijnen, langs productiemachines (p. 2).
Krantz, Semi-trapezoidal displacement outlet VA-TH, DS 4010 E 01.2018.
Technische gegevens VA-TH
- Uitblaashoogte
- 3 tot 4 mp. 7
- Max. ΔT koelen
- −3 tot −6 Kp. 7
- Debiet
- 250 – 1 500 m³/(h·m)p. 4
Krantz, Semi-trapezoidal displacement outlet VA-TH, DS 4010 E 01.2018.
Paginanummers zijn PDF-pagina's van de datasheet.
Download documenten
Lucht
| Kenmerk | Waarde · Bron |
|---|---|
| Debiet | 250 – 1 500 m³/(h·m); per stuk 300 – 2 700 m³/h p. 4 |
| Max. ΔT koelen | −3 tot −6 K p. 7 |
| Uitblaashoogte | 3 tot 4 m p. 7 |
| Indringdiepte / worp | totale stroming met bereik ca. 8 m (met wervelroosters); tabel p. 7 kolomtoewijzing onduidelijk p. 5 |
| Voorbeeld geluid en drukverlies | diagram maat 250/500, rechthoekige vs. ronde aansluiting, p. 7 p. 7 |
Uitvoering
| Kenmerk | Waarde · Bron |
|---|---|
| Maten | maat (breedte) 250 of 500 mm; lengte 1 200 / 1 500 / 1 800 mm; 3 – 4 wervelroosters; gewicht ca. 15 – 54 kg; kanaalafstand 7 – 10 m p. 4 |
| Materialen en afwerking | verzinkt plaatstaal, optioneel RAL; wervelroosters polystyreen p. 9 |
| Aansluitingen | één rechthoekige stomp (frame voor 20 mm hoekflens) of twee ronde stompen, boven (O) of achter (H) p. 4 |
| Opties en varianten | standaard met vaste smoorklep p. 4 |
