Hoe de VA-T werkt.

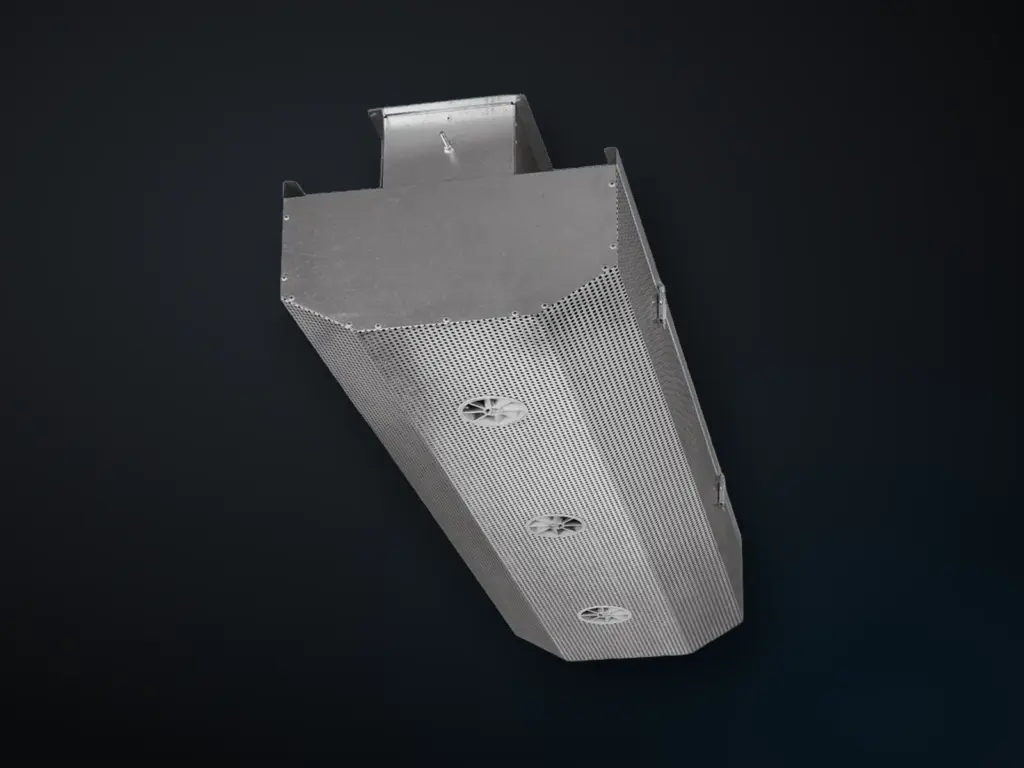

Een trapeziumvormige geperforeerde kast onder het kanaal die de lucht breed, schuin tot recht omlaag blaast, zodat stof en vezels naar de afzuiging bij de vloer worden gedrukt.
Kernspecs (DS 4010 E 01.2018)
- 305 – 2 500 m³/(h·m); per stuk 250 – 4 390 m³/h (p. 3)
- ΔT koelen −3 tot −8 K; bedoeld voor permanente koeling (p. 7–8)
- Uitblaashoogte 3 – 4 m (p. 7)
- Breedte 140 · 290 · 500 mm; lengte 800 – 1 800 mm (p. 3)
Toepassingen: textielfabrieken, autofabrieken (lakstraten, assemblage), drukkerijen (p. 7).
Krantz, Trapezoidal displacement outlet VA-T, DS 4010 E 01.2018.
Rookproef
Luchtstroming in het lab van Krantz.
Werkelijke rookproef in het stromingslab van Krantz: zo stroomt de lucht uit de VA-T.
Technische gegevens VA-T
- Uitblaashoogte
- 3 tot 4 mp. 7
- Max. ΔT koelen
- −3 tot −6 Kp. 7
- Debiet
- 300 – 2 500 m³/(h·m)p. 3
Krantz, Trapezoidal displacement outlet VA-T, DS 4010 E 01.2018.
Paginanummers zijn PDF-pagina's van de datasheet.
Download documenten
Lucht
| Kenmerk | Waarde · Bron |
|---|---|
| Debiet | 300 – 2 500 m³/(h·m); per stuk 250 – 4 400 m³/h, van 140/800 tot 500/1800 p. 3 |
| Max. ΔT koelen | −3 tot −6 K (breedte 140); −3 tot −8 K (290 en 500) p. 7 |
| Max. ΔT verwarmen | bedoeld voor permanente koeling p. 8 |
| Uitblaashoogte | 3 tot 4 m p. 7 |
| Indringdiepte / worp | bereik ca. 8 m (290/500 met wervelroosters); 2 – 3 m (140); tabel: 4 – 8 m p. 5 |
| Voorbeeld geluid en drukverlies | diagrammen per breedte (klep open), p. 7 p. 7 |
Uitvoering
| Kenmerk | Waarde · Bron |
|---|---|
| Maten | breedte 140 / 290 / 500 mm; lengte 800 / 1 250 / 1 600 / 1 800 mm; gewicht ca. 6 – 47 kg; kanaalafstand 3,5 – 6 m (140) of 7 – 10 m (290/500) p. 3 |
| Materialen en afwerking | behuizing en geperforeerde plaat verzinkt plaatstaal, optioneel RAL; wervelroosters polystyreen p. 9 |
| Aansluitingen | rechthoekige stomp bovenop met flens (A3) voor 20 mm hoekflens; 140 ook te bevestigen op kanaalbodem (boorpatroon Ø 6 mm) p. 2 |
| Opties en varianten | volumestroomklep in stomp, van buiten verstelbaar; afdekplaat voor wandmontage (alleen 140, halveert debiet); geperforeerde plaat opent voor inspectie p. 8 |
