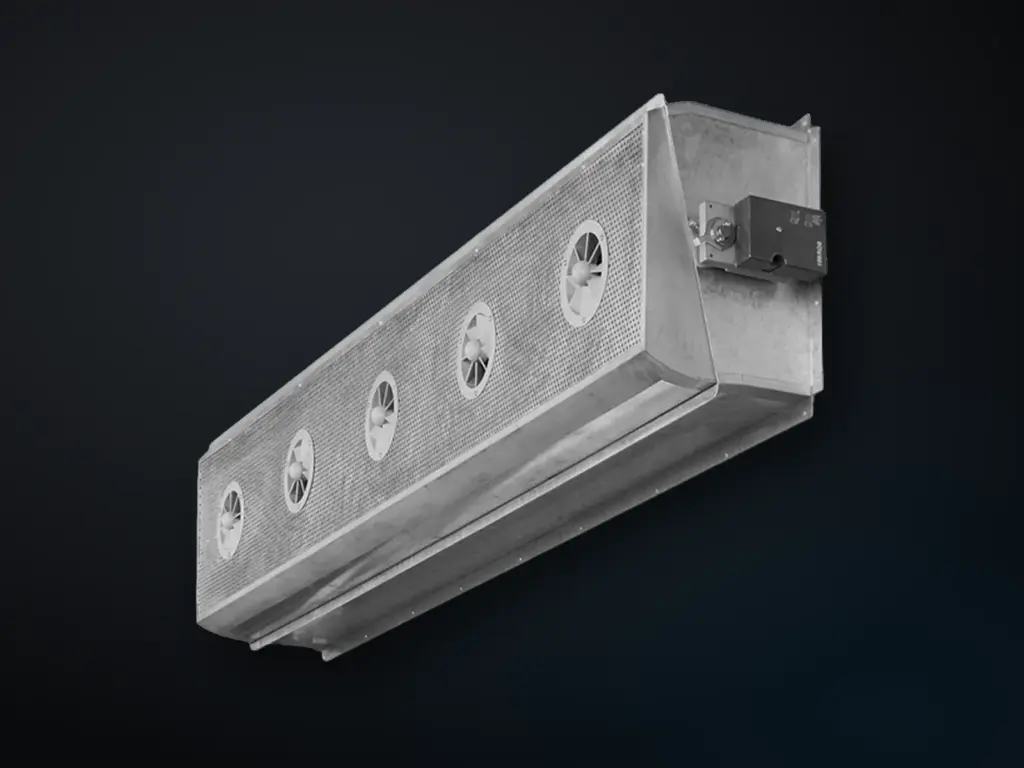

Hoe de VA-S werkt.
Een zwenkbaar front onder het kanaal: bij koelen licht omhoog (+10°), bij verwarmen schuin omlaag (−35°).
Kernspecs (DS 1276 E 05.2010/2)
- Debiet 960 – 4 320 m³/h (p. 3)
- ΔT max. ±8 K (p. 3)
- Uitblaashoogte 3 – 5 m; primair bereik koelen 6 – 15 m (p. 3)
- Lengte 1 200 – 2 400 mm; 3 – 6 wervelroosters (p. 2)
Toepassingen: productie- en werkruimten waar roosters niet dicht bij de leefzone kunnen; perserijen, drukkerijen (p. 2, p. 7).
Krantz, Swivel displacement outlet VA-S, DS 1276 E 05.2010/2.
Rookproef
Luchtstroming in het lab van Krantz.
Werkelijke rookproef in het stromingslab van Krantz: zo stroomt de lucht uit de VA-S.
Technische gegevens VA-S
- Uitblaashoogte
- 3 tot 5 mp. 3
- Max. ΔT koelen
- max. −8 Kp. 3
- Debiet
- 960 – 4 320 m³/hp. 3
Krantz, Swivel displacement outlet VA-S, DS 1276 E 05.2010/2.
Paginanummers zijn PDF-pagina's van de datasheet.
Download documenten
Lucht
| Kenmerk | Waarde · Bron |
|---|---|
| Debiet | 960 – 4 320 m³/h; max. specifiek 280 / 390 / 1 800 m³/(h·m) voor activiteitsniveau II / III / IV (VDI 3802) p. 3 |
| Max. ΔT koelen | max. −8 K (±8 K toevoer-ruimte) p. 3 |
| Max. ΔT verwarmen | max. +8 K p. 3 |
| Uitblaashoogte | 3 tot 5 m p. 3 |
| Indringdiepte / worp | primair koelen 6 – 15 m, verwarmen 3 – 15 m; max. toevoerdiepte ca. 1,5 x primair (tot ca. 20 m) p. 3 |
| Voorbeeld geluid en drukverlies | diagram p. 3: ca. 40 – 62 dB(A), tot ca. 220 Pa p. 3 |
Uitvoering
| Kenmerk | Waarde · Bron |
|---|---|
| Maten | nominale lengte 1 200 / 1 600 / 2 000 / 2 400 mm; 3 – 6 wervelroosters; gewicht 36 – 65 kg p. 2 |
| Materialen en afwerking | behuizing en geperforeerde plaat verzinkt plaatstaal; wervelroosters polystyreen, moeilijk ontvlambaar (B1, DIN 4102 – 1) p. 4 |
| Aansluitingen | aansluitflens op rechthoekig kanaal volgens EN 1505 p. 4 |
| Opties en varianten | luchtverdeelelement zwenkbaar van +10° (koelen) tot −35° (verwarmen); handmatig of Siemens-servomotor (0 – 10 V, 3-punts 24 V of 230 V), links of rechts p. 4 |
