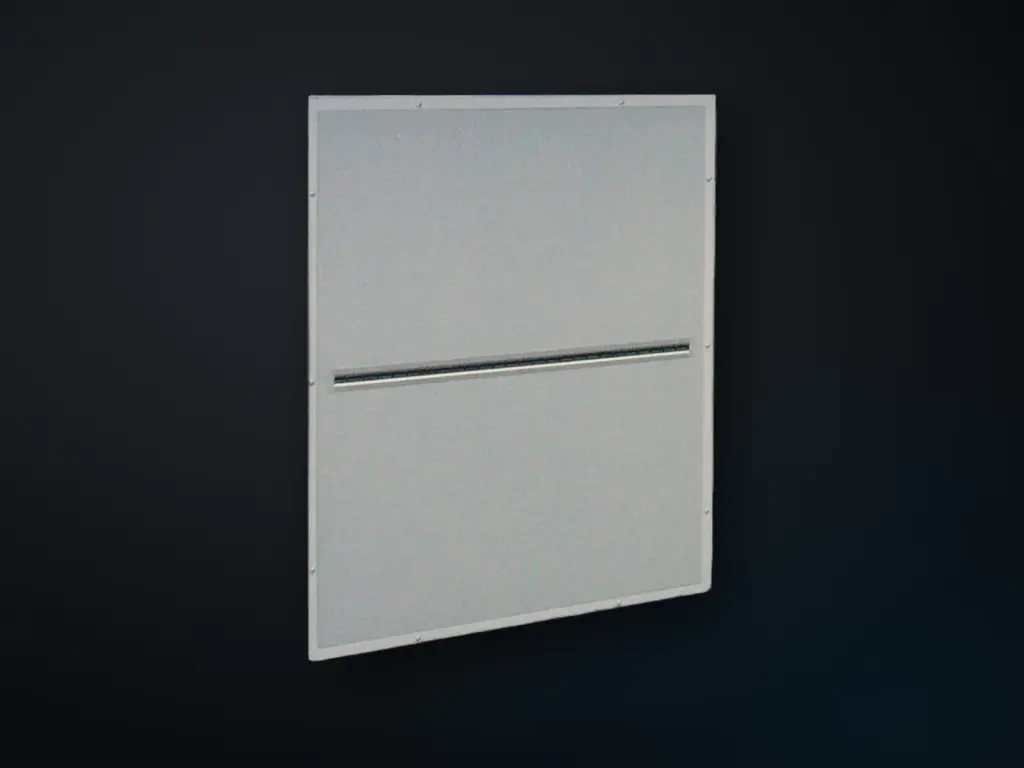

Hoe de VA-RSA werkt.
Een complete luchtverdeelwand achter de schutter die de lucht als een zuiger over de baan naar de kogelvanger duwt, zodat kruitdampen niet terugkomen.
Kernspecs (DS 4168 E 03.2014)
- Luchtsnelheid over de baan min. 0,25 m/s, tot max. 0,35 m/s (p. 2)
- Stabiele zuigerstroming tot ca. ±4 K toevoer – ruimte (p. 4)
- Maatwerk naar de architectuur van de baan (p. 4)
- Projectdebieten ca. 8 000 – 40 000 m³/h (p. 5)
Toepassingen: binnenschietbanen van politie, gemeenten en schietverenigingen (p. 2). De datasheet noemt in Nederland het A7 Gebouwenkomplex en de politie in Borne als Krantz-referenties (p. 5).
Krantz, Displacement outlet for indoor firing ranges VA-RSA, DS 4168 E 03.2014.
Rookproef
Luchtstroming in het lab van Krantz.
Werkelijke rookproef in het stromingslab van Krantz: zo stroomt de lucht uit de VA-RSA.
Technische gegevens VA-RSA
- Max. ΔT koelen
- stabiele zuigerstromingp. 4
- Debiet (referenties)
- projecten ca. 8 000 – 40 000 m³/hp. 5
Krantz, Displacement outlet for indoor firing ranges VA-RSA, DS 4168 E 03.2014.
Paginanummers zijn PDF-pagina's van de datasheet.
Download documenten
Lucht
| Kenmerk | Waarde · Bron |
|---|---|
| Luchtsnelheid | gemiddeld over de schietbaan min. 0,25 m/s; afhankelijk van wapen/munitie/schotfrequentie tot max. 0,35 m/s p. 2 |
| Max. ΔT koelen | stabiele zuigerstroming bij temperatuurverschil tot ca. ±4 K toevoer-ruimte p. 4 |
| Debiet (referenties) | projecten ca. 8 000 – 40 000 m³/h p. 5 |
Uitvoering
| Kenmerk | Waarde · Bron |
|---|---|
| Maten | maatwerk naar de architectuur van de schietbaan (breedte/hoogte/diepte per project) p. 4 |
| Materialen en afwerking | uitblaaspanelen verzinkt plaatstaal; stijl-regelconstructie zacht staal; zichtdelen poedercoating RAL naar keuze p. 4 |
| Opties en varianten | verstelbare lijnroosters (sleufroosters) in de panelen; ramen/deuren met luchtverdelende dagkanten; modulair systeem met losse kasten p. 2 |
