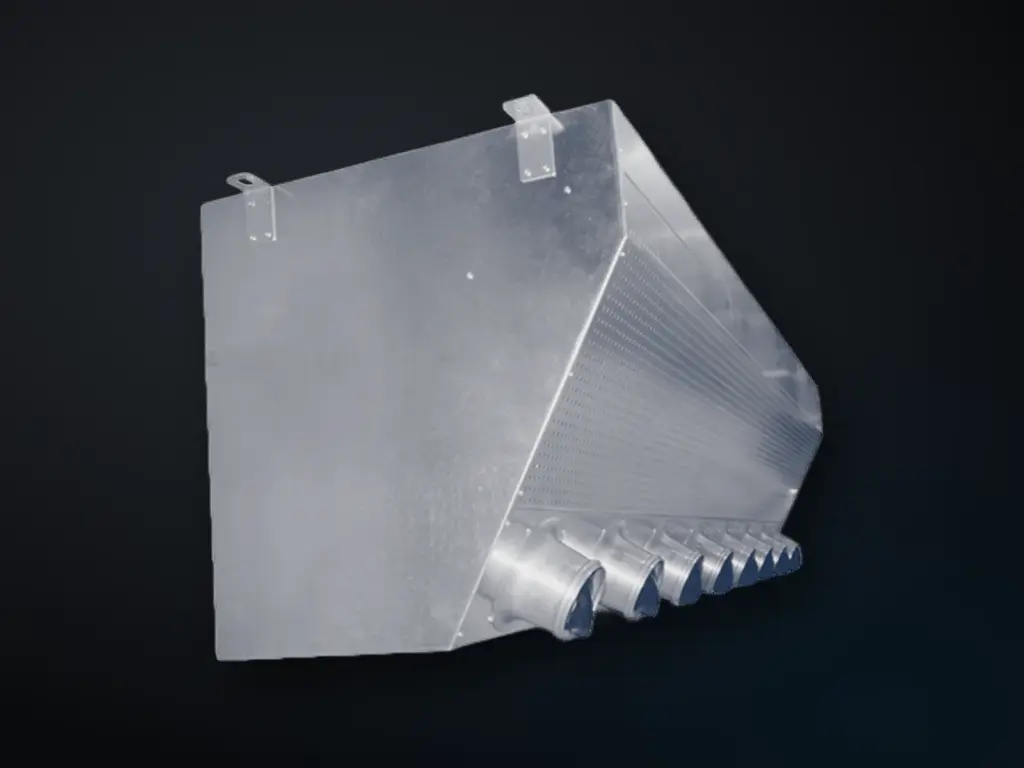

Hoe de VA-LH werkt.
De lineaire broer van de VA-ZH: een halftrapeziumrooster aan wand of kolom, met straalmondstukken die je met een hendel bijschakelt.
Kernspecs (DS 4202 E 12.2019)
- Debiet 750 – 3 000 m³/h (p. 3)
- Horizontaal bij Vmax: koelen 20 – 30 m; verwarmen 15 – 25 m (4 K) (p. 3)
- Montage 3 – 5 m, aanbevolen 4 m (p. 2)
- Lengte 1 250 · 1 600 · 2 000 mm; 37 – 55 kg (p. 3)
Toepassingen: industriehallen met lage vervuiling zonder koelmachines; langs assemblagelijnen en machines (p. 2).
Krantz, Linear Hybrid Displacement Outlet VA-LH, DS 4202 E 12.2019.
Technische gegevens VA-LH
- Uitblaashoogte
- 3 – 5 mp. 2
- Debiet
- 750 – 3 000 m³/hp. 3
Krantz, Linear Hybrid Displacement Outlet VA-LH, DS 4202 E 12.2019.
Paginanummers zijn PDF-pagina's van de datasheet.
Download documenten
Lucht
| Kenmerk | Waarde · Bron |
|---|---|
| Debiet | 750 – 3 000 m³/h (ca. 750 – 3 000 m³/h): lengte 1250 750 – 1 900, 1600 950 – 2 400, 2000 1 200 – 3 000 m³/h p. 3 |
| Indringdiepte / worp | horizontaal bij Vmax: verwarmen 15 – 25 m (4 K) / 10 – 20 m (8 K); koelen 20 – 30 m p. 3 |
| Uitblaashoogte | 3 – 5 m, aanbevolen 4 m p. 2 |
| Voorbeeld geluid en drukverlies | voorbeeld lengte 2000, 1 510 m³/h: normaal 20 Pa / 37 dB(A), boost 57 Pa / 51 dB(A); octaaftabel 11 – 72 Pa, 28 – 60 dB(A) p. 6 |
Uitvoering
| Kenmerk | Waarde · Bron |
|---|---|
| Maten | lengte 1 250 / 1 600 / 2 000 mm; 5 / 6 / 8 mondstukken; gewicht 37 / 46 / 55 kg; breedte gelijk voor alle lengtes p. 3 |
| Materialen en afwerking | behuizing en geperforeerde plaat verzinkt staalplaat; mondstukken aluminium ongelakt; kleppen polycarbonaat (PC GF10); RAL op aanvraag p. 8 |
| Aansluitingen | rechthoekige stomp bovenop met hoekflens p. 8 |
| Opties en varianten | bedieningshendel met bowdenkabel op console (kabellengte voor 4 m montagehoogte); mondstukkleppen 360° verdraaibaar p. 8 |
