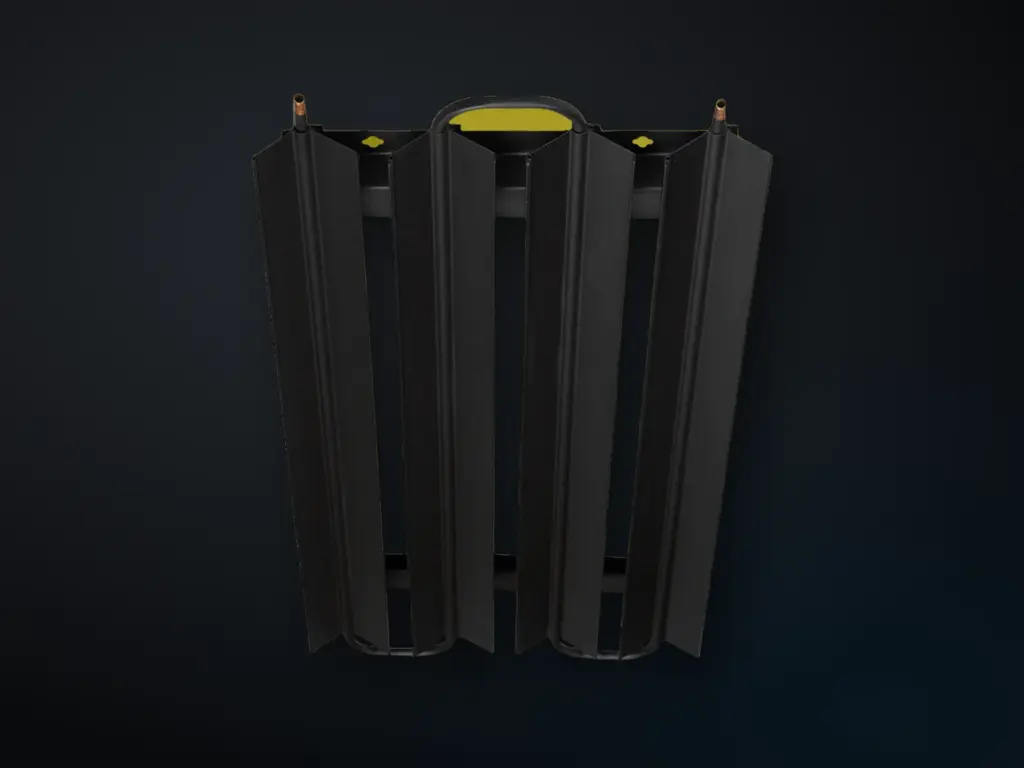

Hoe de SKS-4/3 werkt.
Open lamellenregisters met koperen meander onder het betonplafond, die de ruimte koelen door straling en convectie, ook verborgen boven een open systeemplafond.
Kernspecs (DS 4094 E 05.2007)
- Koelvermogen standaard 175 W/m² element, vrij hangend (DIN 4715) (p. 3)
- Lengte 1 000 – 4 000 mm; breedte 350 – 1 475 mm; hoogte 85 mm (p. 3)
- Inbouwhoogte ≥ 185 mm (p. 3)
- Gebruikelijk water 16/18 °C; min. 70 l/h per element (p. 8)
- 6 bar (max. 16 bar); ca. 7 – 9 kg/m² gevuld (p. 3)
Toepassingen: kantoren; hoge koellasten zoals tv-studio’s, technische ruimten en industrie; renovatie door lage inbouwhoogte (p. 2).
Krantz, Static cooling ceiling system SKS-4/3, DS 4094 E 05.2007.
Technische gegevens SKS-4/3
- Inbouwhoogte
- ≥ 185 mmp. 3
Krantz, Static cooling ceiling system SKS-4/3, DS 4094 E 05.2007.
Paginanummers zijn PDF-pagina's van de datasheet.
Download documenten
Lucht
| Kenmerk | Waarde · Bron |
|---|---|
| Koelvermogen | standaard 175 W/m² koelelement (projectie), vrij hangend zonder systeemplafond, volgens DIN 4715 p. 3 |
| Koelvermogen (tabel) | bij 26 °C ruimte / 16 – 18 °C water (9 K): 111–157 W/m² element resp. 39–94 W/m² plafondvlak, afhankelijk van vrije doorlaat en bezettingsgraad 30–60% (Tabel A/B) p. 8 |
| Koelvermogen (tabel 7 k) | 85–120 W/m² element resp. 30–72 W/m² plafondvlak (Tabel C/D) p. 9 |
| Aanbevolen grens | specifiek koelvermogen < 160 W/m² element aanbevolen voor luchtsnelheden volgens DIN 1946 – 2 p. 9 |
| Verwarmen | ook geschikt voor verwarmen, zinvol bij zichtbare montage of systeemplafond met vrije doorlaat > 70%; geen getal p. 3 |
| Watertemperaturen | gebruikelijk: aanvoer 16 °C, retour 18 °C; aanvoer > 16 °C en ΔT water > 2 K aanbevolen; min. waterdebiet 70 l/h per element p. 8 |
| Drukverlies water | Δp = 1,81·10⁻⁵ · N(L+0,1) · V̇²; richtwaarde ≤ 20–30 kPa per element; rekenvoorbeeld 10,5 kPa p. 7 |
| Geluid | geen geluidsproductie ('no noise') genoemd als comfortvoordeel p. 9 |
Uitvoering
| Kenmerk | Waarde · Bron |
|---|---|
| Maten | nominale lengte 1000–4000 mm in stappen van 100 mm; breedte 350–1475 mm in stappen van 125 mm; hoogte 85 mm; oppervlak per element max. 5 m² p. 3 |
| Inbouwhoogte | ≥ 185 mm (min. 50 mm vrij boven en onder het element) p. 3 |
| Materialen en afwerking | koperen meander 12 x 0,5 mm (Cu-DHP), aluminium extrusie-lamellen, verzinkte Z-profielen; standaard zwart gepoedercoat/natlak (RAL 9005-achtig), andere RAL-kleuren mogelijk p. 3 |
| Aansluitingen | buiseinden Ø 12 mm voor insteek-, pers- of soldeerverbinding; buisafstand 125 mm p. 3 |
| Bedrijfsdruk en gewicht | 6 bar (max. 16 bar); ca. 7–9 kg/m² gevuld p. 3 |
| Plafondtype | open systeemplafonds (metaal: rechthoek-/vierkantcassette, paneel, strip); akoestische matten op geperforeerde tegels niet combineerbaar p. 9 |
| Bouwhoogte | 85 mm; inbouwhoogte ≥ 185 mm p. 3 |
| Systeemtype | statisch koelplafond (straling en convectie), verborgen of zichtbaar, vrij hangend of in een open systeemplafond p. 2 |
