Hoe de Q-R werkt.

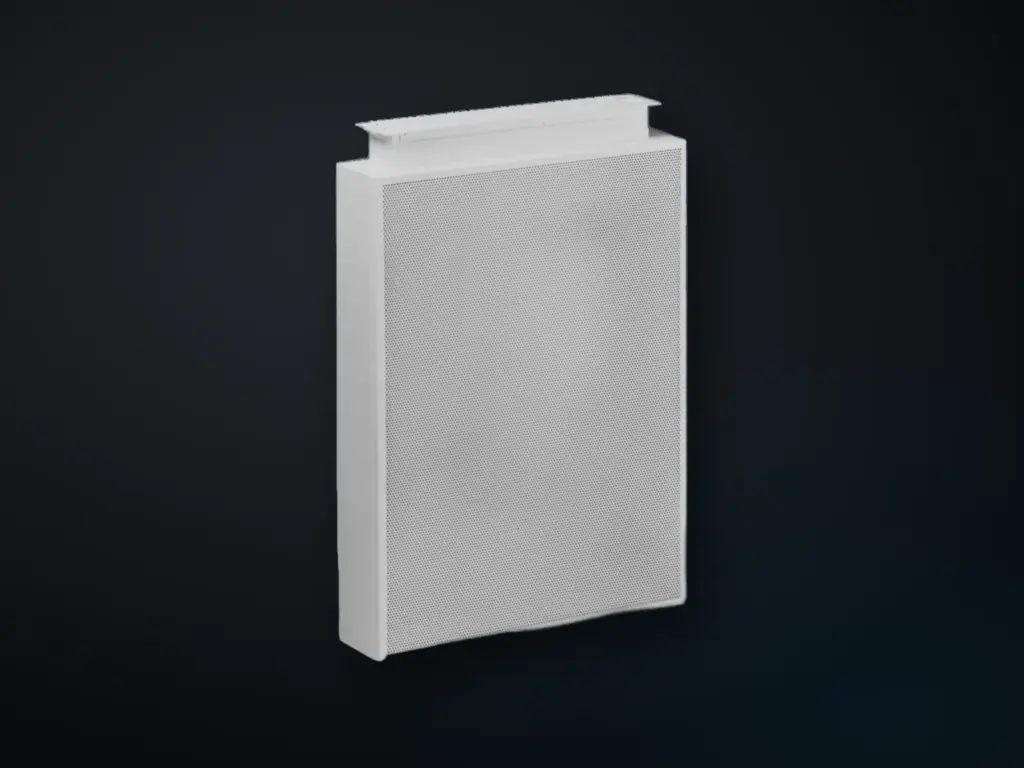

Een platte kast op de vloer die koele lucht heel langzaam door een geperforeerde frontplaat laat uitstromen. Er ontstaat een koele laag van 10 – 30 cm boven de vloer.
Kernspecs (DS 4021 E 05.2012)
- Debiet ca. 36 – 1 910 m³/h, afhankelijk van de maat (p. 4)
- Uitblaassnelheid altijd < 0,25 m/s (p. 2)
- ΔT toevoer – ruimte meestal −2 tot −3 K; toevoer – afvoer tot ca. −12 K (p. 7)
- Bereik 5 – 15 m (p. 7)
- Breedte 500 · 880 · 1 380 mm; hoogte 150 – 1 380 mm; diepte 150 – 300 mm (p. 3)
Toepassingen: comfortruimten, voor wand, borstwering of kolom, vrijstaand of in meubilair (p. 2); de datasheet toont het restaurant van de Koninklijke Schouwburg, Den Haag (p. 5). Krantz-referentie in Nederland ook: Rijksmuseum, Amsterdam (productpagina Q-R, oude Peek-site)
Krantz, Rectangular displacement outlet Q-R, DS 4021 E 05.2012.
Technische gegevens Q-R
- Uitblaashoogte
- lucht verspreidt zich ca. 10 tot 30 cm boven de vloerp. 2
- Max. ΔT koelen
- toevoer-ruimte meestal −2 tot −3 Kp. 7
- Debiet
- ca. 36 – 1 910 m³/hp. 4
Krantz, Rectangular displacement outlet Q-R, DS 4021 E 05.2012.
Paginanummers zijn PDF-pagina's van de datasheet.
Download documenten
Lucht
| Kenmerk | Waarde · Bron |
|---|---|
| Debiet | ca. 36 – 1 910 m³/h (afhankelijk van maat; diagrammen van H150/B500 tot H1380/B1380) p. 4 |
| Uitblaassnelheid | altijd < 0,25 m/s (bezogen op (B-40) x (H-40)) p. 2 |
| Max. ΔT koelen | toevoer-ruimte meestal −2 tot −3 K; toevoer-afvoer tot ca. −12 K (afhankelijk van ruimtehoogte en debiet) p. 7 |
| Indringdiepte / worp | bereik (coverage) 5 tot 15 m p. 7 |
| Uitblaashoogte | lucht verspreidt zich ca. 10 tot 30 cm boven de vloer p. 2 |
| Voorbeeld geluid en drukverlies | diagrammen per maat; veel combinaties < 20 dB(A) ref. 10⁻¹² W; totaaldrukverlies in diagrammen tot ca. 50 Pa p. 4 |
Uitvoering
| Kenmerk | Waarde · Bron |
|---|---|
| Maten | breedte B 500 / 880 / 1 380 mm (typecode ook 1000); hoogte H 150 / 300 / 500 / 880 / 1 380 mm (typecode ook 1000); diepte T 150 / 200 / 300 mm (350/400 bij ronde aansluiting); gewicht ca. 3,5 – 59,5 kg p. 3 |
| Materialen en afwerking | verzinkt plaatstaal, front poedergecoat in RAL (standaard RAL 9010 halfmat) p. 7 |
| Aansluitingen | rechthoekige aansluitstomp glad (S) of met hoekflens (Z), of ronde stomp voor kanalen EN 1506 / EN 13180; stomp boven (O) of onder (U), zijaansluiting op aanvraag p. 7 |
| Opties en varianten | diverse stompmaten per maat voor akoestische eisen; bevestigingsbeugels voor wandmontage (Z); losse plaatsing of in rij p. 7 |
