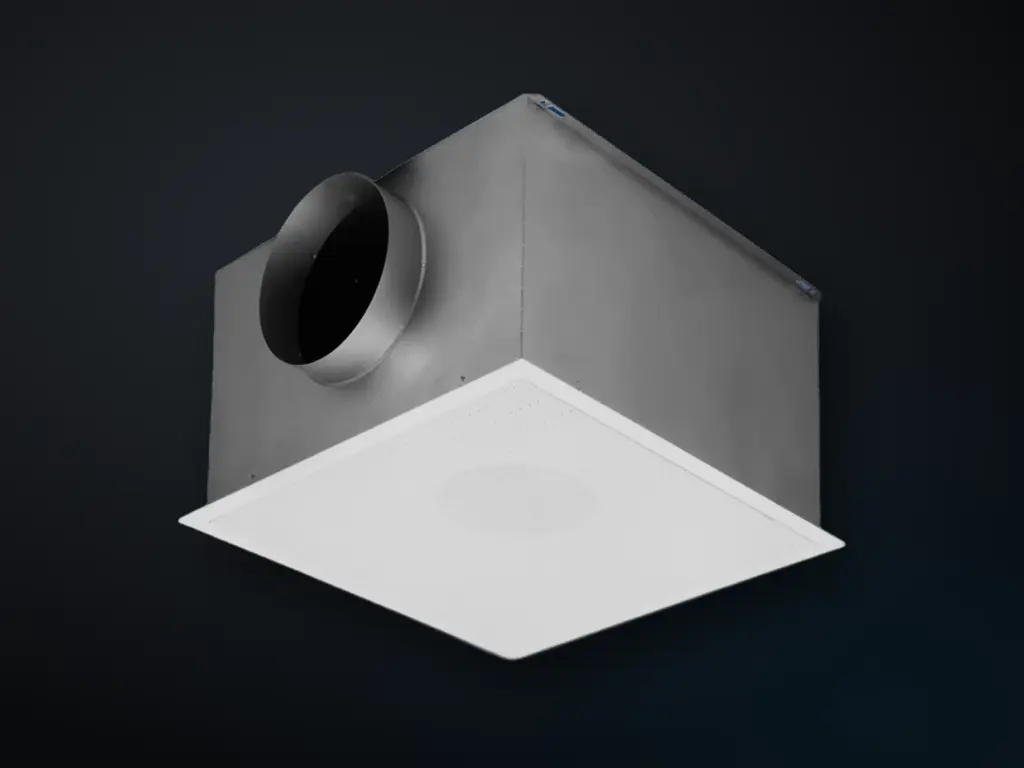

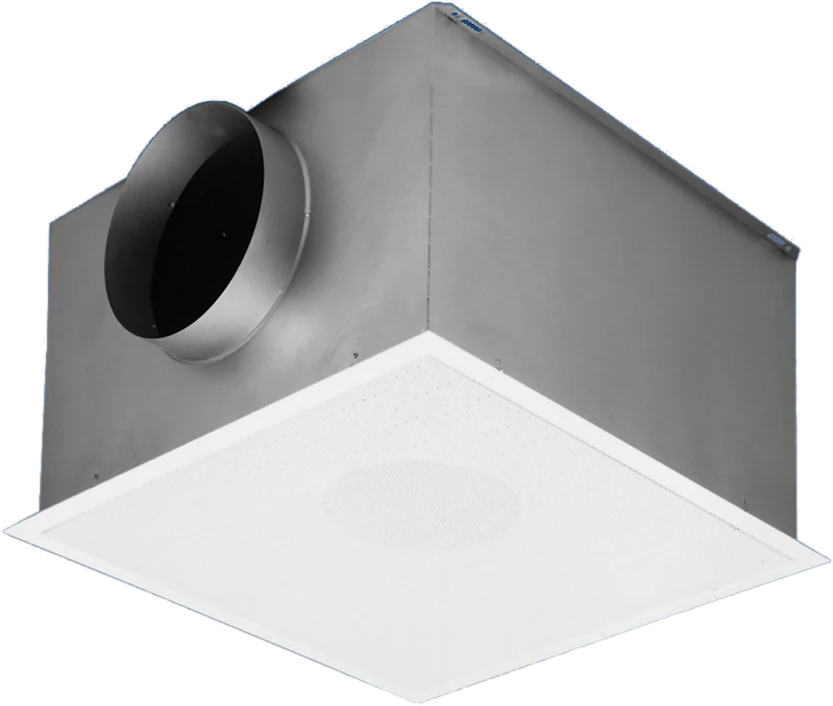

Hoe de Q-DN / Q-DV werkt.
Een geperforeerd plafondelement dat koele lucht zacht naar beneden laat zakken. De verstelbare Q-DV opent bij verwarmen een kernbuis, zodat warme lucht toch de vloer bereikt.
Kernspecs (DS 4079 E 06.2003)
- Debiet koelen 160 – 505 m³/h; verwarmen (Q-DV) 340 – 505 m³/h (p. 2)
- ΔT koelen −6 K toevoer – ruimte, −8 K toevoer – afvoer; verwarmen +4 K (alleen Q-DV) (p. 2)
- Uitblaashoogte 2,5 – 3,5 m (p. 4)
- Uitblaasvlak 560 × 560 mm voor raster 625; tuit DN 250 (p. 2)
Toepassingen: warenhuizen en showrooms; niet boven vaste werkplekken (p. 2).
Krantz, Ceiling displacement outlet – non-adjustable Q-DN / adjustable Q-DV, DS 4079 E 06.2003.
Technische gegevens Q-DN / Q-DV
- Uitblaashoogte
- 2,5 – 3,5 mp. 4
- Max. ΔT koelen
- −6 K toevoer-ruimtep. 2
- Debiet
- koelen 170 – 500 m³/hp. 2
Krantz, Ceiling displacement outlet – non-adjustable Q-DN / adjustable Q-DV, DS 4079 E 06.2003.
Paginanummers zijn PDF-pagina's van de datasheet.
Download documenten
Lucht
| Kenmerk | Waarde · Bron |
|---|---|
| Debiet | koelen 170 – 500 m³/h; verwarmen (Q-DV) 340 – 500 m³/h p. 2 |
| Max. ΔT koelen | −6 K toevoer-ruimte (op 1,1 m); −8 K toevoer-afvoer p. 2 |
| Max. ΔT verwarmen | +4 K (alleen Q-DV) p. 2 |
| Uitblaashoogte | 2,5 – 3,5 m p. 4 |
| Uitblaassnelheid | koelen 0,15 – 0,45 m/s; verwarmen 0,30 – 0,45 m/s p. 2 |
Uitvoering
| Kenmerk | Waarde · Bron |
|---|---|
| Maten | uitblaasvlak 560 × 560 mm voor raster 625 × 625 mm; tuit DN 250 p. 2 |
| Materialen en afwerking | verzinkt staal, zichtdeel gelakt in RAL p. 4 |
| Aansluitingen | ronde tuit aan de zijkant of bovenop p. 2 |
| Opties en varianten | Q-DV: klepschijf handmatig of met Siemens-servomotor; thermostatisch element T2 16 – 28 °C in bijlage p. 5 |
