Hoe de PD / PE werkt.

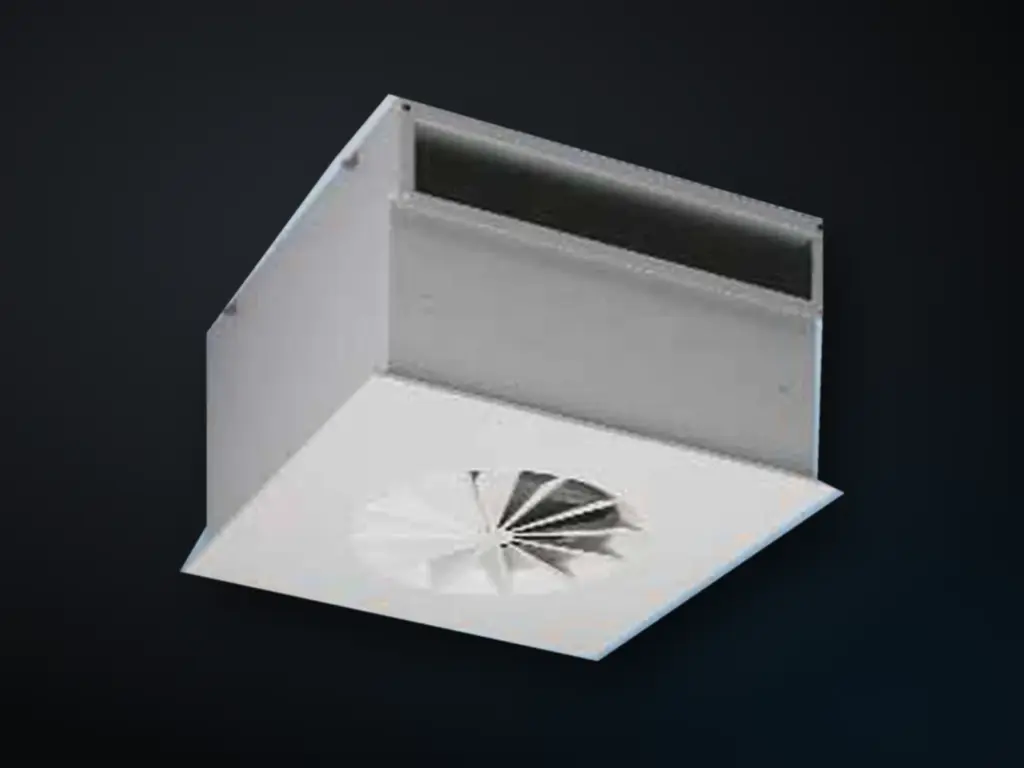

Een plafondrooster met HEPA-filter dat de lucht turbulent inbrengt, zodat verontreiniging in de ruimte wordt verdund.
De Puridrall (PD) brengt gefilterde toevoerlucht in via een stervormig wervelelement. Het bijpassende Puri-inlaat (PE) filtert de retourlucht via een geperforeerde onderplaat. Het filter wissel je van boven of van onderen, en je sluit de plenumbox boven of aan de zijkant aan. De technische specificaties staan volgens de brochure in datasheet DS 4087.
Kernspecs (Krantz K 115 nl/08, 2008)
- Debiet Puridrall 75 – 1 600 m³/h, maten DN 180 – DN 500 (p. 37)
- Debiet Puri-inlaat tot 2 000 m³/h (p. 37)
- Uitblaashoogte 2,4 – 4,5 m (p. 37)
- Huis 330 × 330 tot 635 × 635 mm, hoogte 320 – 435 mm; de uitvoering PDV/PEV met gedeelde plenumbox is 482 × 482 tot 635 × 635 mm, hoogte 322 – 477 mm (p. 37)
- Absoluutfilter klasse H13 of H14, filterraam met droge of vloeistofafdichting (p. 37)
- Cleanroomklasse 6 tot 8 volgens DIN EN ISO 14644-1 en klasse B, C en D volgens EG-GMP (p. 37)
- Optioneel met elektrische of pneumatische stelmotor; aansluitingen voor drukverschilmeting (p. 37)
Toepassingen: cleanrooms met turbulente menging (p. 37). Peek biedt de Puridrall ook aan voor labruimtes, naast de LAB-V.
Krantz, Puridrall PD / Puri-inlet PE, for filter cell replacement from above, K 115 nl / 08 2008.
Rookproef
Luchtstroming in het lab van Krantz.
Werkelijke rookproef in het stromingslab van Krantz: zo stroomt de lucht uit de PD / PE.
Technische gegevens PD / PE
- Uitblaashoogte
- 2,4 – 4,5 mp. 37
- Debiet
- Puridrall 75 – 1 600 m³/hp. 37
Krantz, Puridrall PD / Puri-inlet PE, for filter cell replacement from above, K 115 nl / 08 2008.
Paginanummers zijn PDF-pagina's van de datasheet.
Download documenten
- CAD / BIM
Lucht
| Kenmerk | Waarde · Bron |
|---|---|
| Debiet | Puridrall 75 – 1 600 m³/h; Puri-inlaat tot 2 000 m³/h p. 37 |
| Uitblaashoogte | 2,4 – 4,5 m p. 37 |
Uitvoering
| Kenmerk | Waarde · Bron |
|---|---|
| Maten | Puridrall DN 180 – DN 500; huis 330 × 330 tot 635 × 635 mm, hoogte 320 – 435 mm p. 37 |
| Filterklasse | absoluutfilter H13 of H14; filterraam met droge of vloeistofafdichting; filterwissel van boven of onder p. 37 |
| Toepassing | cleanroomklasse 6 tot 8 (DIN EN ISO 14644-1), klasse B, C en D (EG-GMP) p. 37 |
| Opties en varianten | stelmotor elektrisch of pneumatisch; aansluiting boven of zijkant; uitvoering PDV/PEV met gedeelde plenumbox (482 × 482 tot 635 × 635 mm, hoogte 322 – 477 mm) p. 37 |
