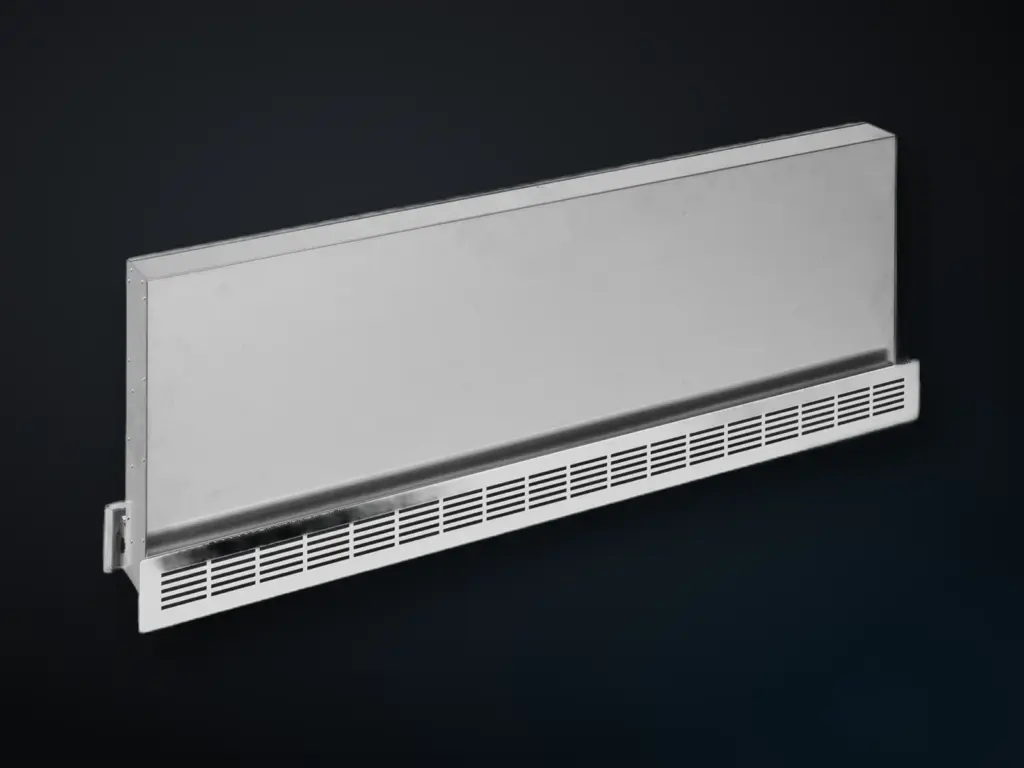

Hoe de OG werkt.
Een wanddoorvoer met ingebouwde geluiddemper. Retourlucht stroomt naar de gang of het plenum, zonder dat gesprekken doorklinken.
Kernspecs (DS 4171e 11.2022)
- OG-S tot 190 m³/(h·m), OG-T tot 170 m³/(h·m) bij 15 Pa; OG-U 90 m³/h bij 6 Pa, 125 m³/h bij 10 Pa (p. 6)
- Dn,e,w 38 – 47 dB, afhankelijk van type en frontplaat; OG-U 43 / 48 dB (p. 4)
- OG-S (wand 100 mm), OG-T (wand 125 mm): lengte 500 / 1 000 mm, hoogte 400 mm; OG-U 45 mm hoog (p. 6)
- Demper Basotect, brandklasse B1 (DIN 4102-1) (p. 6)
Toepassingen: kantoor- en administratiegebouwen; retour zonder retourkanalen, met behoud van spraakprivacy (p. 2).
Krantz, Air transfer element OG with built-in crosstalk attenuator (OG-S / OG-T; OG-U), DS 4171e 11.2022.
Technische gegevens OG
- Debiet
- OG-S tot 190 m³/(h·m)p. 6
Krantz, Air transfer element OG with built-in crosstalk attenuator (OG-S / OG-T; OG-U), DS 4171e 11.2022.
Paginanummers zijn PDF-pagina's van de datasheet.
Download documenten
Lucht
| Kenmerk | Waarde · Bron |
|---|---|
| Debiet | OG-S tot 190 m³/(h·m), OG-T tot 170 m³/(h·m) bij 15 Pa; OG-U: 90 m³/h bij 6 Pa, 126 m³/h bij 10 Pa p. 6 |
| Voorbeeld geluid en drukverlies | Dn,e,w 38–47 dB en Rw 16–19 dB (t.o.v. wandopening) afhankelijk van type en frontplaat; OG-U Dn,e,w 43 / 48 dB; gebruikelijk max. 10–15 Pa p. 4 |
Uitvoering
| Kenmerk | Waarde · Bron |
|---|---|
| Maten | OG-S (wand 100 mm) en OG-T (wand 125 mm): lengte 500/1 000 mm, hoogte 400 mm; OG-U: 800 of 1 000 mm lang, 800 mm breed, 45 mm hoog p. 6 |
| Materialen en afwerking | behuizing verzinkt staal; demper Basotect, brandklasse B1 (DIN 4102 – 1); frontplaat RAL 9010 met ronde perforatie Rv 5/7 of sleuven 51×5 mm p. 6 |
| Opties en varianten | OG-S (S-vorm), OG-T (T-vorm), OG-U (onder plafond, 45 mm); frontplaat A1/A2 of zonder p. 6 |
