Krantz Componenten

mengingin de studio

LG-Z-M-LB

Ventilatie-units voor de verhoogde vloer

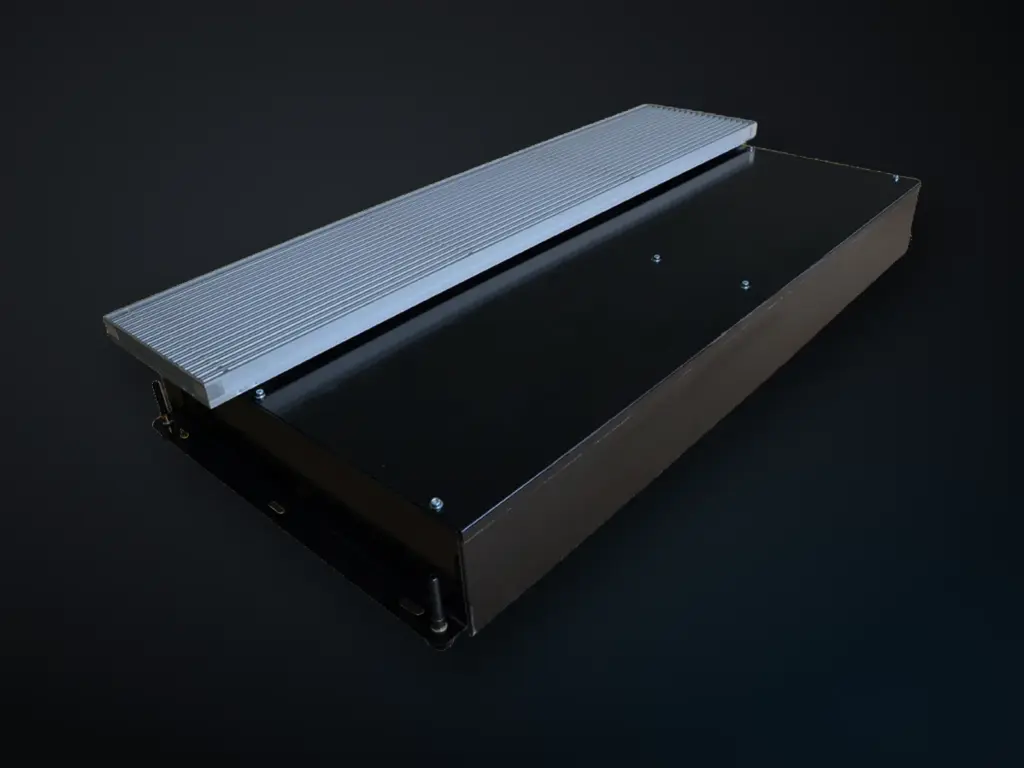

LG-Z-M-LB Ventilatie-units voor de verhoogde vloer van Krantz
Beeld: Krantz Componenten
LG-Z-M-LBmenging · inductie
Debiet
60 – 120 m³/h, traploos via 0 – 10 V (3 standen); nominaal 120 m³/hp. 5
Geluid
LWA 38 dB(A) bij 120 m³/hp. 5
Bron · DS 4146Krantz, Ventilation units for mixing ventilation LG-Z-M-LB and LG-ZUM-M-LB, DS 4146 03.2014
Technische gegevens ↓Videogesprek met Pia

Hoe de LG-Z-M-LB werkt.

Decentrale ventilatie-units in de vloer voor gebouwen met glas van vloer tot plafond. Ze leveren de minimale buitenlucht en voeren interne koel- en warmtelasten af; de LG-ZUM-M-LB heeft er recirculatie bij. Het luchtprincipe is menglucht: een eigen ventilator, geen inductie. In de collectie staan ze onder Façade- en vloersystemen.

Kernspecs (krantz.de, samenvatting in de catalogus)

  • Toevoer 120 m³/h (krantz.de)
  • Toevoertemperatuur zomer 18 °C bij 32 °C buiten (krantz.de)
  • Debiet 60 – 120 m³/h, traploos 0 – 10 V; nominaal 120 m³/h (DS 4146 p. 5)
  • Koelen 560 W totaal (240 W buitenlucht + 320 W ruimte bij 26 °C; water 15/17 °C); verwarmen 1 840 W totaal (1 360 W + 480 W bij 22 °C; water 50/40 °C) (p. 3)
  • Geluid LWA 38 dB(A) bij 120 m³/h; filter F7 (p. 3, p. 5)

Toepassingen: kantoor- en administratiegebouwen (krantz.de).

Krantz, Ventilation units for mixing ventilation LG-Z-M-LB and LG-ZUM-M-LB, DS 4146 03.2014.

Technische gegevens LG-Z-M-LB

Debiet
60 – 120 m³/hp. 5

Krantz, Ventilation units for mixing ventilation LG-Z-M-LB and LG-ZUM-M-LB, DS 4146 03.2014.

Paginanummers zijn PDF-pagina's van de datasheet.

Download documenten

CAD/BIM aanvragen

We sturen je de beschikbare CAD- of BIM-bestanden van de LG-Z-M-LB, of bellen je om te horen wat je precies nodig hebt.

We gebruiken je gegevens alleen om deze aanvraag af te handelen en bewaren ze niet op de website. Meer in onze privacyverklaring.

Lucht

Specificaties van de LG-Z-M-LB met bron per waarde · Lucht
KenmerkWaarde · Bron
Debiet 60 – 120 m³/h, traploos via 0 – 10 V (3 standen); nominaal 120 m³/h p. 5
Koelvermogen 560 W totaal: 240 W voor 120 m³/h buitenlucht en 320 W ruimtekoeling bij 26 °C; koud water 15/17 °C, 240 l/h p. 3
Verwarmingsvermogen 1 840 W totaal: 1 360 W voor 120 m³/h buitenlucht en 480 W ruimteverwarming bij 22 °C; warm water 50/40 °C, 158 l/h p. 3
Toevoertemperatuur zomer 18 °C (buitenlucht 32 °C / 40%); winter 34 °C (buitenlucht −12 °C) p. 3
Geluid LWA 38 dB(A) bij 120 m³/h p. 5

Uitvoering

Specificaties van de LG-Z-M-LB met bron per waarde · Uitvoering
KenmerkWaarde · Bron
Opties en varianten LG-ZUM-M-LB met recirculatiefunctie (nacht- en weekendbedrijf); buitenluchtfilter F7; bedrijfsdruk wisselaar 10 bar p. 3
