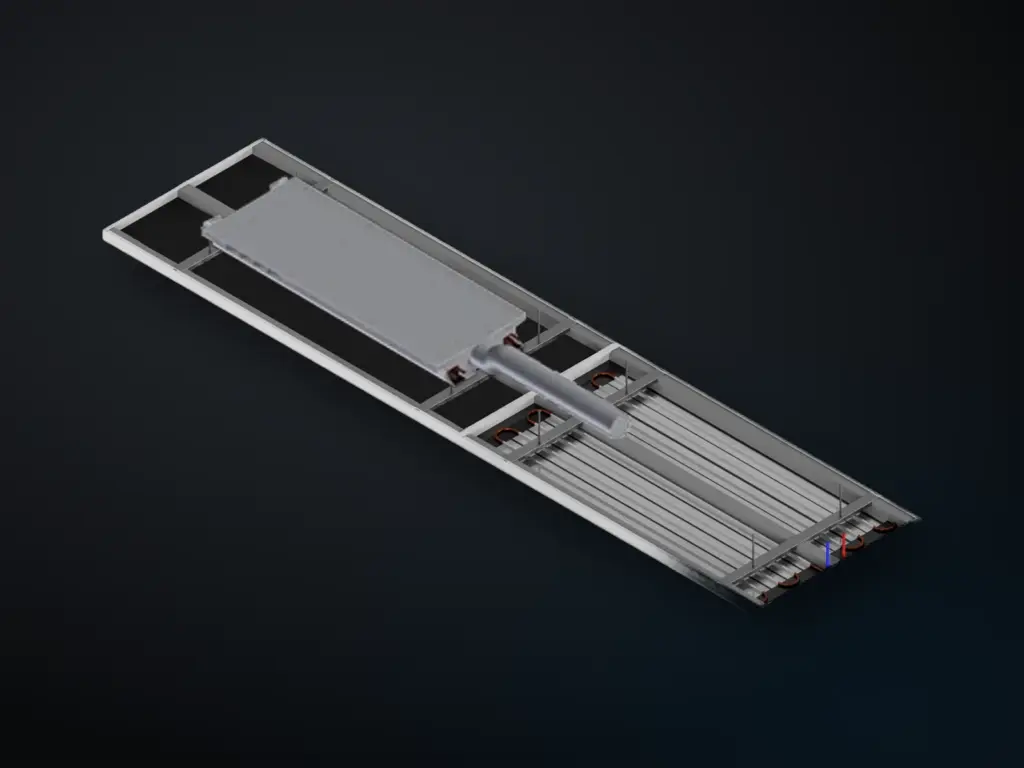

Hoe de KrantzCool werkt.
Een zeer compact koelzeil voor ophanging dicht onder het betonplafond, met tweezijdige, horizontale uitblaas van toevoerlucht via het Coanda-effect.
Kernspecs (DS 4198 E 07.2026)
- Actieve koelbalk 1 500 – 2 700 mm lang, 560 mm breed; zeil 850 – 1 350 mm breed; totale hoogte 200 mm, inbouwhoogte ≥ 205 mm (p. 3)
- Primaire lucht 30 – 120 m³/(h·m), mondstukken 4 – 10 mm, aansluiting DN 125 (p. 2–3)
- Tweezijdige uitblaas naar het plafond; secundaire lucht stroomt boven het zeil toe, zodat het zeil doorlopend geperforeerd kan zijn (p. 2)
Toepassingen: comfortsector, zoals kantoren en entreehallen; nieuwbouw en renovatie; combineerbaar met AVACS-zeilen (DS 4198 E p. 2).
Krantz, Multifunction Ceiling Sail KrantzCool, DS 4198 E 07.2026.
Rookproef
Luchtstroming in het lab van Krantz.
Werkelijke rookproef in het stromingslab van Krantz: zo stroomt de lucht uit de KrantzCool.
Technische gegevens KrantzCool
Krantz, Multifunction Ceiling Sail KrantzCool, DS 4198 E 07.2026.
Paginanummers zijn PDF-pagina's van de datasheet.
Download documenten
Lucht
| Kenmerk | Waarde · Bron |
|---|---|
| Primaire luchthoeveelheid | 30 – 120 m³/(h·m), afhankelijk van mondstukken (4 – 10 mm) en lengte; aansluiting DN 125 kops p. 2 |
Uitvoering
| Kenmerk | Waarde · Bron |
|---|---|
| Systeemtype | multifunctioneel koelzeil: actieve koelbalk met primaire lucht onder een geperforeerd, geluidsabsorberend zeil p. 2 |
| Bouwhoogte | koelbalk 150 mm, zeil 50 mm, totaal 200 mm; inbouwhoogte ≥ 205 mm p. 3 |
| Maten | koelbalk 1 500 / 1 800 / 2 100 / 2 400 / 2 700 mm lang, 560 mm breed (710 mm met 'wings', 770 mm met 'spoiler'); zeil 850 – 1 350 mm breed, minimaal 300 mm langer dan de balk p. 3 |
| Bedrijfsdruk en gewicht | 6 bar (insteek), tot 15 bar met schroef- of persverbinding; 23 – 39 kg per balk plus 5,8 kg/m² zeil p. 3 |
