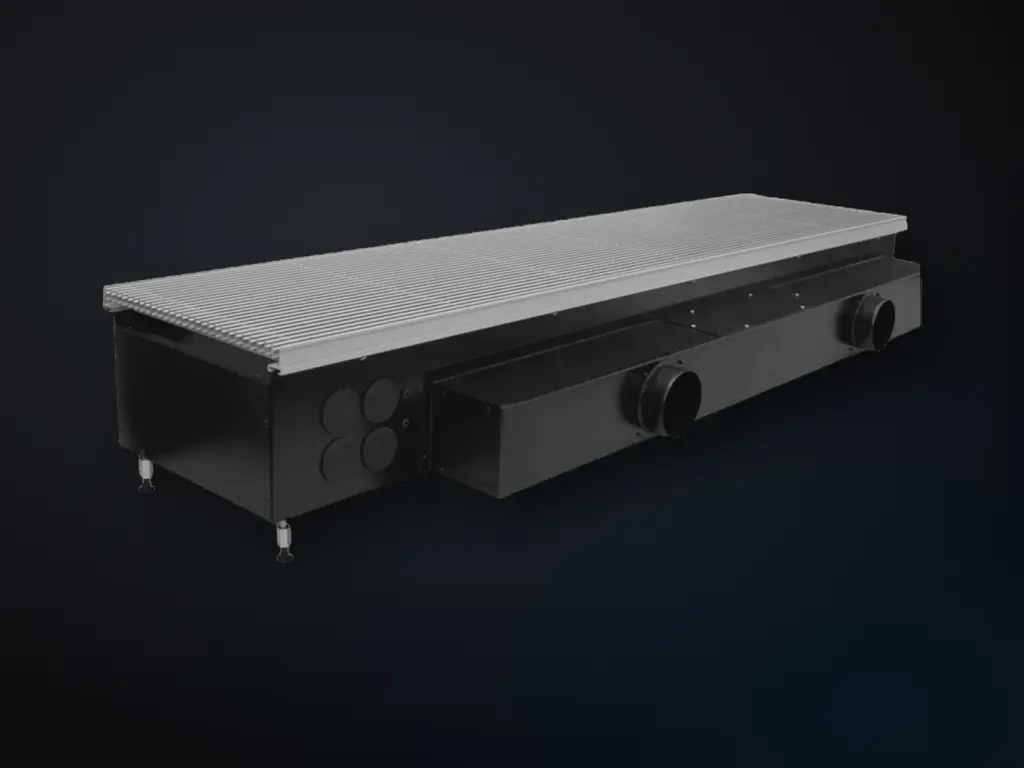

Hoe de IG-M-LB werkt.
Een vloerunit langs de gevel. Buitenlucht uit mondstukken induceert ruimtelucht over de wisselaar; het mengsel komt via een loopbaar rooster voor het glas de ruimte in.
Kernspecs (DS 4137 E 02.2019)
- Koelen 222 – 1 318 W per unit (40 – 133 W/m²) bij 170 Pa, ≤ 29 dB(A) (p. 3)
- Verwarmen 362 – 1 196 W bij 45/40 °C (p. 4)
- Primaire lucht 14 – 130 m³/h (p. 3)
- Breedte 800 – 1 600 mm; hoogte 210 mm plus voeten (p. 3)
Toepassingen: gevels met glas over de volle hoogte (p. 2).
Krantz, Induction unit for mixing ventilation IG-M-LB, for horizontal mounting in raised floors, DS 4137 E 02.2019.
Technische gegevens IG-M-LB
Krantz, Induction unit for mixing ventilation IG-M-LB, for horizontal mounting in raised floors, DS 4137 E 02.2019.
Paginanummers zijn PDF-pagina's van de datasheet.
Download documenten
Lucht
| Kenmerk | Waarde · Bron |
|---|---|
| Koelvermogen | totaal 222–1318 W per unit = 40–133 W/m² vloer (Tabel 1, Δp 170 Pa, LWA ≤ 29 dB(A)); water 15/17 °C, ruimte 26 °C, primaire lucht 18 °C p. 3 |
| Verwarmingsvermogen | 362–1196 W (66–121 W/m²) bij 45/40 °C, secundaire lucht 22 °C (Tabel 2) p. 4 |
| Primaire luchthoeveelheid | 15–130 m³/h; mondstukken 5–10 mm p. 3 |
| Geluid en drukverlies | preselectie bij 170 Pa en ≤ 29 dB(A); grafiek 5 voor hogere waarden p. 3 |
| Water | min. waterdebiet 70 l/h p. 5 |
Uitvoering
| Kenmerk | Waarde · Bron |
|---|---|
| Maten | nominale breedte 800/900/1200/1350/1600 mm; uitblaasbreedte 550–1300 mm; uitvoering A 380 mm diep, B 500 mm diep; hoogte 210 mm + verstelbare voeten 10–60 mm p. 3 |
| Aansluitingen | primaire lucht Ø 99/124 of 2 x 99 mm p. 3 |
| Opties en varianten | primaire-luchtkast voor (A) of ingebouwd (B); vloerrooster evenwijdig of oprolbaar haaks op gevel; 4- of 2-pijps; zelfconvectie zonder primaire lucht p. 2 |
