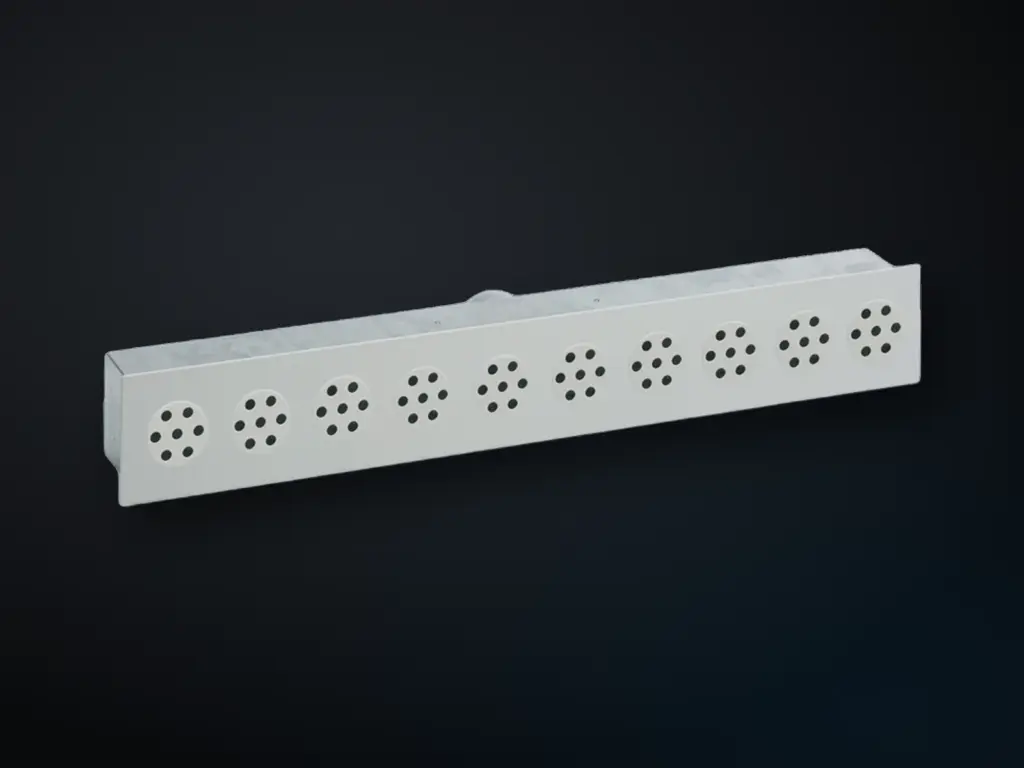

Hoe de FA-VT werkt.
Individueel te draaien straalbundelelementen waaieren de lucht uit in veel dunne stralen, zodat snelheid en temperatuurverschil snel afnemen.
Kernspecs (DS 4064 E 12.2013/1)
- Debiet per rooster 50 – 185 m³/h; per meter tot 145 m³/(h·m) (1-rijig) en 185 m³/(h·m) (2-rijig) (p. 8)
- ΔT koelen −12 K (p. 5); verwarmen +15 K tot 3 m ruimtehoogte (p. 8)
- Uitblaashoogte 2,5 – 4 m (p. 8)
- Indringdiepte tot 2,5 m, bereik ca. 6 m bij standaardinstelling (p. 5)
- Lengte 600 · 800 · 1 000 mm; hoogte 140 / 260 / 220 mm; diepte 100 mm (p. 3)
Toepassingen: vervanging van eenvoudige wandroosters; kantoren en ruimten met wandtoevoer bovenin (p. 8).
Krantz, Multiplex outlet FA-VT, DS 4064 E 12.2013/1.
Technische gegevens FA-VT
- Uitblaashoogte
- 2,5–4 mp. 8
- Max. ΔT koelen
- −12 Kp. 5
- Debiet
- per uitlaatp. 8
Krantz, Multiplex outlet FA-VT, DS 4064 E 12.2013/1.
Paginanummers zijn PDF-pagina's van de datasheet.
Download documenten
Lucht
| Kenmerk | Waarde · Bron |
|---|---|
| Debiet | per uitlaat (toevoer) 50–185 m³/h afhankelijk van type en lengte; per meter tot 145 m³/(h·m) 1-rij en 185 m³/(h·m) 2-rij p. 8 |
| Max. ΔT koelen | −12 K p. 5 |
| Max. ΔT verwarmen | +15 K (tot 3 m ruimtehoogte) p. 8 |
| Uitblaashoogte | 2,5–4 m p. 8 |
| Indringdiepte / worp | bij standaardinstelling tot 2,5 m indringdiepte en ca. 6 m bereik p. 5 |
| Voorbeeld geluid en drukverlies | 1-rij, 1 000 mm, 155 m³/h: 72 Pa, 45 dB(A); 2-rij 1 000 mm, 185 m³/h: 26 Pa p. 7 |
Uitvoering
| Kenmerk | Waarde · Bron |
|---|---|
| Maten | nominale lengte 600/800/1 000 mm (werkelijk 606/798/990 mm); hoogte 140 mm (1-rij), 260 mm (2-rij), 220 mm (2-rij verspringend); diepte 100 mm; 3,2–6,1 kg p. 3 |
| Materialen en afwerking | behuizing en frontplaat verzinkt staal, zichtdeel RAL 9010; straalbundelschijven polycarbonaat (wit of zwart) op ABS-drager p. 9 |
| Aansluitingen | ronde tuit achter (Ø 99 mm, optioneel 2 tuiten), volumestroomklep bedienbaar vanuit ruimte p. 3 |
| Opties en varianten | toevoer (ZO/ZL), afzuig (AO/AL), gecombineerd (KO/KL, zie FA-VT-K); frontplaat met of zonder perforatie; 1-rij, 2-rij, 2-rij verspringend; front ook in bestaand roosterframe te plaatsen p. 2 |
