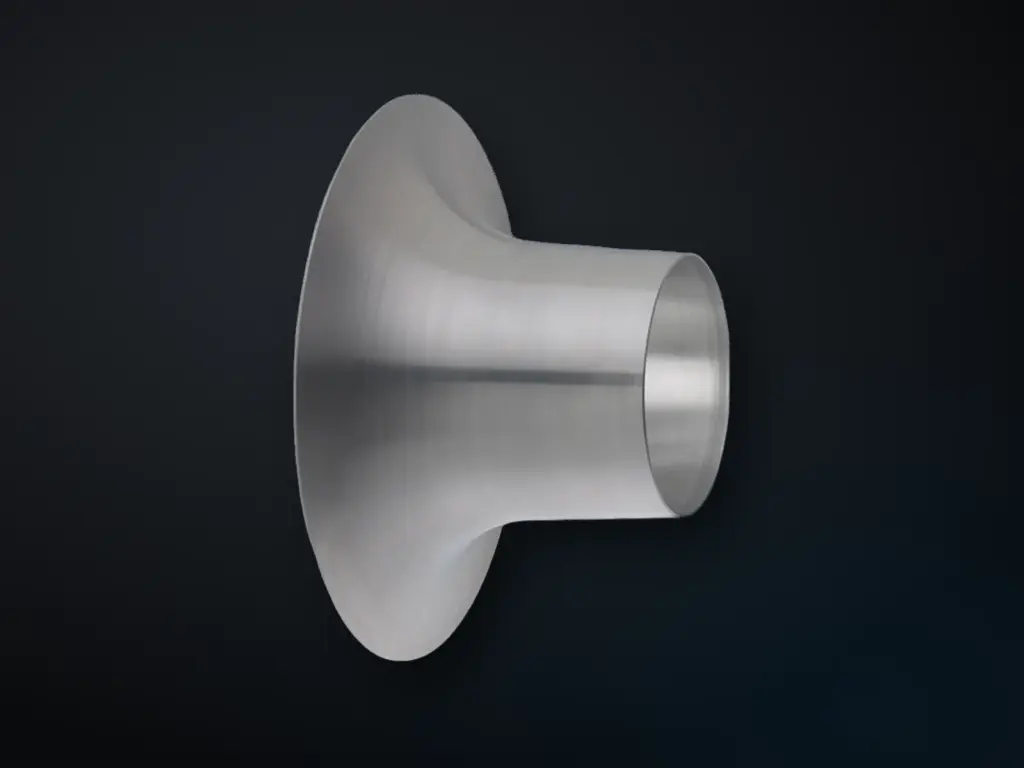

Hoe de DW-N2 werkt.
Een nozzle met afgeronde inlaat en vaste uitblaasrichting. De geconcentreerde ronde straal reikt ver bij laag geluid.
Kernspecs (DS 1235e 10.2025)
- Debiet 40 – 2 120 m³/h, DN 60 – DN 250 (p. 2)
- Worp tot 50 m (p. 3)
- ΔT koelen −8 K; verwarmen +6 K (p. 3)
- Min. montagehoogte 2,5 m (DN 60) tot 4,2 m (DN 250) (p. 3)
- Aluminium naturel of RAL; aansluiting K, R of F (p. 4, p. 15)
Toepassingen: beurshallen, winkelcentra, luchthavens, multifunctionele en concertzalen (p. 2).
Krantz, Jet nozzle DW-N2, DS 1235e 10.2025.
Technische gegevens DW-N2
- Uitblaashoogte
- min. montagehoogte 2,5 mp. 3
- Max. ΔT koelen
- −8 Kp. 3
- Debiet
- 40–2 120 m³/hp. 2
Krantz, Jet nozzle DW-N2, DS 1235e 10.2025.
Paginanummers zijn PDF-pagina's van de datasheet.
Download documenten
Lucht
| Kenmerk | Waarde · Bron |
|---|---|
| Debiet | 40–2 120 m³/h voor DN 60–DN 250 (tabel 1: DN 60 40–120 m³/h … DN 250 710–2 120 m³/h) p. 2 |
| Max. ΔT koelen | −8 K p. 3 |
| Max. ΔT verwarmen | +6 K p. 3 |
| Uitblaashoogte | min. montagehoogte 2,5 m (DN 60) tot 4,2 m (DN 250) p. 3 |
| Indringdiepte / worp | tot 50 m p. 3 |
| Voorbeeld geluid en drukverlies | drukverliescoëfficiënt ζ = 1,05 (t.o.v. uitblaassnelheid); geluidstabellen p. 9 p. 15 |
Uitvoering
| Kenmerk | Waarde · Bron |
|---|---|
| Maten | DN 60–DN 250; wand-/kanaaluitsparing Ø 118–500 mm; hoogte 80–246 mm; 0,1–1,4 kg (type K) p. 6 |
| Materialen en afwerking | nozzle aluminium naturel of in RAL gelakt; insteek-/opschuifeinden verzinkt staal p. 15 |
| Aansluitingen | K = flens voor drukplenum/rechthoekig kanaal; R = insteekeinde met afdichting voor spiraalbuis (EN 1506); F = opschuifeinde voor hulpstukken p. 4 |
| Opties en varianten | twist-element op aanvraag p. 17 |
