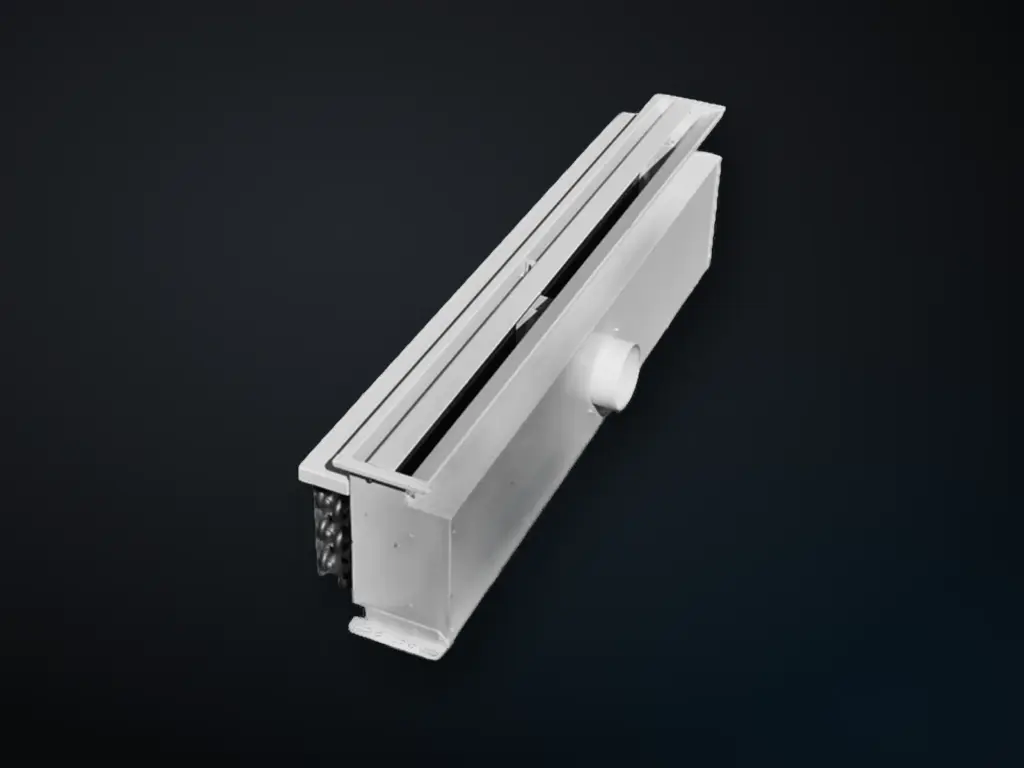

Hoe de DK-LIO-TV werkt.
Een slanke koelbalk voor de gevelzone met een zelfinstellende uitlaat die onderscheid maakt tussen koelen en verwarmen.
Kernspecs (DS 4201 E 05.2019)
- Rekenvoorbeeld: 483 W koelen en 480 W verwarmen per unit bij 46 m³/h primaire lucht (p. 3)
- Primaire lucht 20 – 80 m³/h per unit, mondstukken 8 of 10 mm, aansluiting DN 100 (p. 2–3)
- Thermische aandrijving stuurt de luchtgeleidingsklep: horizontaal bij koelen, verticaal langs de gevel bij verwarmen, zonder elektrische aansluiting (p. 2)
Toepassingen: kantoren, gevelafscherming (p. 27).
Krantz, Chilled beam DK-LIO-TV with ventilation function and thermal control, DS 4201 E 05.2019.
Technische gegevens DK-LIO-TV
Krantz, Chilled beam DK-LIO-TV with ventilation function and thermal control, DS 4201 E 05.2019.
Paginanummers zijn PDF-pagina's van de datasheet.
Download documenten
Lucht
| Kenmerk | Waarde · Bron |
|---|---|
| Koelvermogen | rekenvoorbeeld: 483 W per unit bij 46 m³/h primaire lucht, water ΔT −10 K (grafiek 1: 20 – 80 m³/h, mondstuk 8 of 10 mm) p. 3 |
| Verwarmingsvermogen | rekenvoorbeeld: 480 W per unit bij 46 m³/h primaire lucht (grafiek 2, isotherme primaire lucht) p. 3 |
| Primaire luchthoeveelheid | 20 – 80 m³/h per unit; inductiemondstukken 8 of 10 mm; aansluiting DN 100 p. 2 |
Uitvoering
| Kenmerk | Waarde · Bron |
|---|---|
| Regeling | thermische aandrijving stuurt de luchtgeleidingsklep: horizontaal de ruimte in bij koelen, verticaal langs de gevel bij verwarmen; geen elektrische aansluiting nodig p. 2 |
