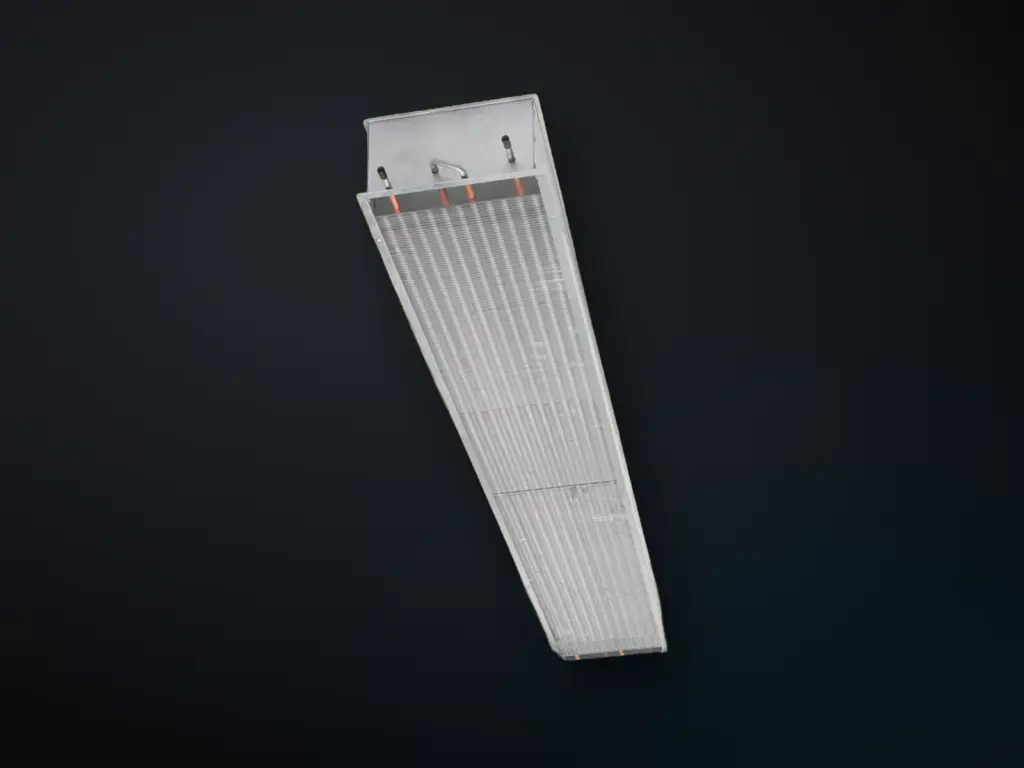

Hoe de DK-F werkt.
Een koelbalk zonder primaire lucht. Warme lucht stroomt van boven door de warmtewisselaar, koelt af en valt als koude luchtstroom naar beneden.
Kernspecs (DS 4091 E 05.2005)
- Koelvermogen 390 W/m bij breedte 600 mm, hoogte 250 mm (DIN 4715) (p. 4)
- Aanbevolen aanvoer 16 °C; min. 80 l/h per balk (p. 4)
- Breedte 300 – 600 mm; hoogte 180 / 250 mm; lengte 1 200 – 3 000 mm (p. 2)
- DK-FZ verborgen, DK-FS zichtbaar met scherm (p. 2)
Toepassingen: commerciële sector, handel en industrie; niet boven vaste werkplekken (p. 2).
Krantz, Chilled beam DK-F – without ventilation function, DS 4091 E 05.2005.
Technische gegevens DK-F
- Inbouwhoogte
- min. afstand tot beton 75/100/125/150 mmp. 5
Krantz, Chilled beam DK-F – without ventilation function, DS 4091 E 05.2005.
Paginanummers zijn PDF-pagina's van de datasheet.
Download documenten
Lucht
| Kenmerk | Waarde · Bron |
|---|---|
| Koelvermogen | standaard 390 W/m bij B 600 mm, H 250 mm, afstand tot beton 150 mm (DIN 4715) p. 4 |
| Correcties | breedte 600/500/400/300 mm: factor 1,00/0,88/0,73/0,54; hoogte 250/180 mm: 1,00/0,87 p. 5 |
| Watertemperaturen | aanbevolen aanvoer 16 °C; voorbeeld 16/18 °C bij 26 °C ruimte; min. 80 l/h per balk p. 4 |
| Drukverlies | waterzijdig in de regel < 25 kPa; voorbeeld 6,0 kPa p. 5 |
Uitvoering
| Kenmerk | Waarde · Bron |
|---|---|
| Maten | breedte 300/400/500/600 mm; hoogte 180/250 mm; lengte 1200–3000 mm in stappen van 300 mm p. 2 |
| Gewicht | DK-FZ 6,7–9,9 kg/m, DK-FS 8,5–12 kg/m p. 2 |
| Inbouwhoogte | min. afstand tot beton 75/100/125/150 mm bij breedte 300/400/500/600 mm; afstand tot systeemplafond ≥ 20 mm + ophangprofiel (ca. 50 mm) p. 5 |
| Materialen en afwerking | verzinkt staal, standaard RAL 9010/9011 of ongelakt; scherm geperforeerd (A0 40 of 63%) of strekmetaal (≥ 60%) p. 2 |
| Aansluitingen | kopse zijde Ø 12 en 15 mm, mof Rp ½ of gekalibreerd buiseinde voor insteek p. 2 |
| Opties en varianten | DK-FZ (verborgen boven open plafond, zonder scherm) en DK-FS (zichtbaar, met scherm) p. 2 |
